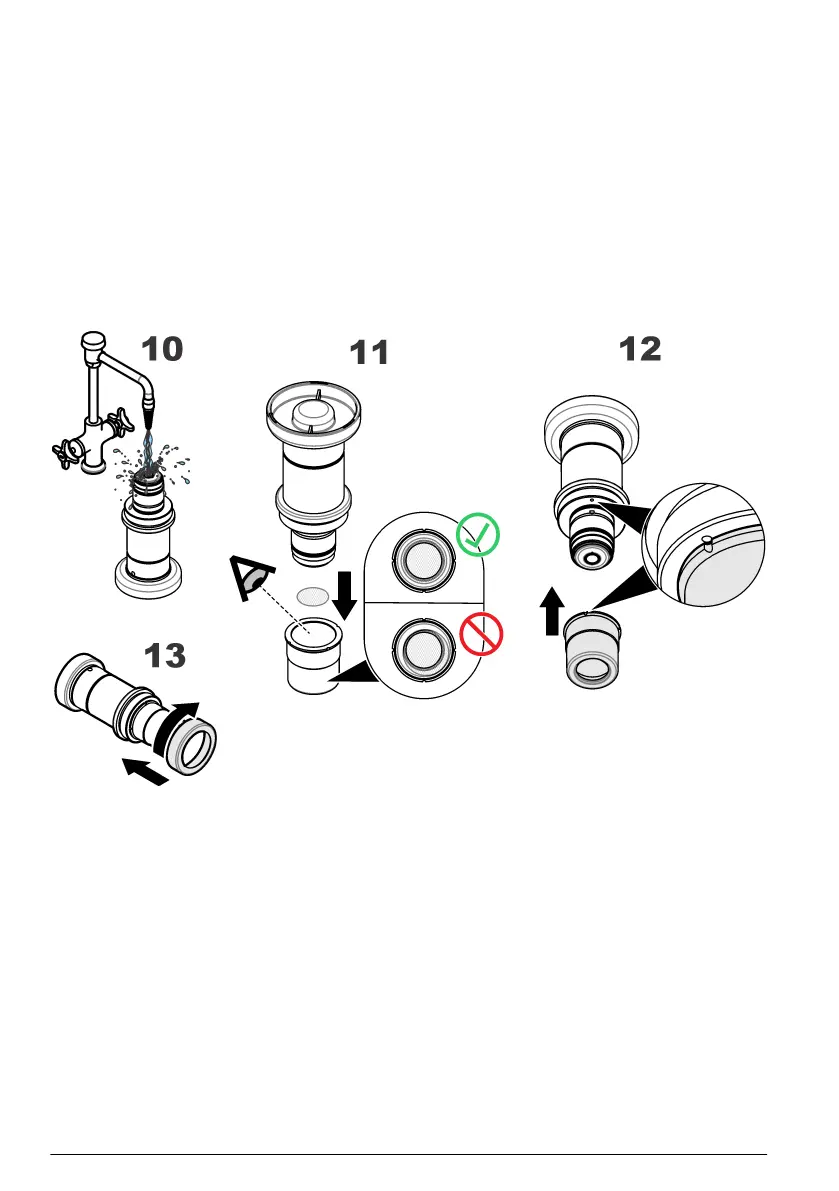

10. Spoelt u de sensor 5 seconden onder een kraan om de overtollige elektrolyt te verwijderen en
veegt u daarna voorzichtig alle onderdelen volledig droog met een zachte papieren zakdoek. Giet
u de overtollige elektrolyt uit de houder in een gootsteen en spoelt u de gootsteen daarna goed
uit. De oude houder mag u weggooien.
11. Indien de beschermdop met een rooster niet gebruikt wordt, gaat u naar stap 12. Anders neemt u
een nieuwe Dacron
®
-filter uit de doos met O-ringen in de kit met nieuwe vullingen. Plaatst u de
filter middenin de beschermdop. Het is belangrijk dat de filter in het midden van de beschermdop
zit en het rooster helemaal dekt. Laat u de sensor zakken op de beschermdop zonder de filter te
verplaatsen of te raken.
12. Duwt u de beschermdop stevig op zijn plaats en controleert u hierbij of de vier openingen in de
beschermdop over de kleine blokkeerpen (zie rechts) glijden. Indien de beschermdop gedraaid
moet worden om over de blokkeerpen te glijden, draait u deze rechtsom om de patroon niet los
te schroeven.
13. Tot slot, schroeft u de blokkeerring van de beschermdop rechtsom terug op zijn plaats en spant u
deze aan met de vingers.
5.2 De sensor monteren
5.2.1 Informatie over het plaatsen van de sensor
Tenzij de sensor een onderdeel is van de ORBISPHERE-apparatuur, moet de sensor in een
ORBISPHERE-inlasstuk of -doorstroomkamer gemonteerd worden om contact te hebben met het te
analyseren vloeistofmonster.
De sensor en het meetinstrument worden met een kabel en twee 10-pins-connectoren aangesloten.
De sensorkabel is standaard 3 meter lang, hoewel verlengkabels tot 1000 meter lengte beschikbaar
zijn. De Smart Sensor technologie is echter enkel beschikbaar tot afstanden van maximum
750 meter.
Opmerking: Indien u de druksensor model 28117 gebruikt, bedraagt de maximum kabellengte 50 meter.
Zorgt u ervoor dat de sensor als volgt gemonteerd wordt:
• loodrecht op de leiding
• horizontaal
• op een horizontaal gedeelte van de leiding (of op een omhoog vloeiende verticale leiding)
