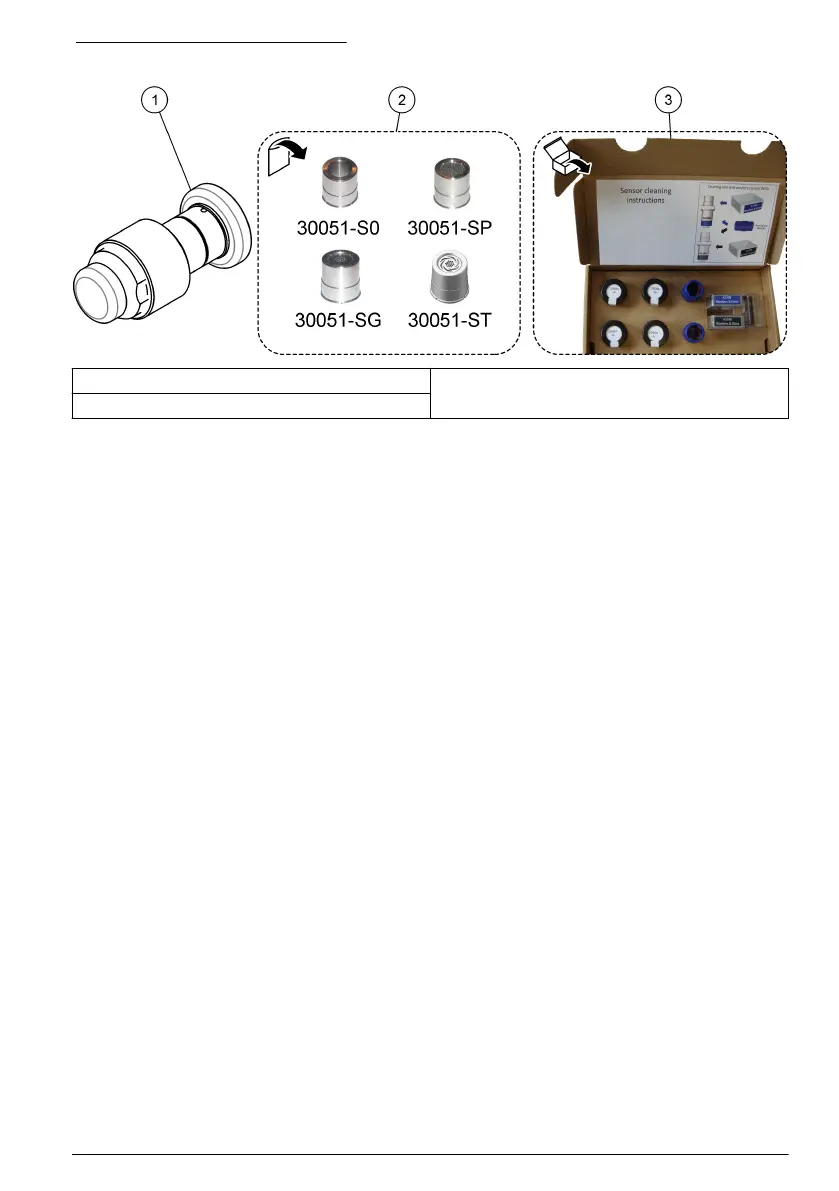

Abbildung 1 Produktkomponenten
1 Sensor 3 Sensornachfüllkit
2 Schutzkappen
4.2.1 Elektrochemischer Sensor
In Abhängigkeit von der Bestellung kann der Sensor separat oder als Teil eines ORBISPHERE-
Systems geliefert werden.
Der Sensor wird mit einer aufgeschraubten Lagerungskappe aus Kunststoff zum Schutz des
Sensorkopfes geliefert. Dieser wird mit einem Plastikring in Position gehalten.
Außerdem ist ein aufgeschraubter Sockel aus Kunststoff zum Schutz der Anschlussbuchse
vorhanden, der dem Sensor während der Wartung und Nichtbenutzung auch einen festen Stand gibt.
4.2.2 Schutzkappen
Non-ATEX-Sensoren (GA2400)
Mit jedem Sensoren werden zwei Schutzkappen geliefert, eine ohne Gitter (Bauteilnummer 33051-
S0) und eine mit Gitter (Bauteilnummer 33051-SP).
Ein dritte Schutzkappe (Bauteilnummer 33051-SG) ist als Option lieferbar und verlängert das
Wartungsintervall für Anwendungen in Bier- und Softdrink-Prozessen.
Ein vierte Schutzkappe (Bauteilnummer 33051-ST) wird für die 6110 TPA Verwendung versendet.
ATEX-Sensoren (GA2800)
Mit jedem Sensor wird nur eine Schutzkappe geliefert (Bauteilnummer 33051-SG oder 33051-H0).
4.2.3 Sensornachfüllkit
Ein Nachfüllkit sollte mit dem Sensor bestellt werden, da er erforderlich ist, um den Sensor
einsatzbereit zu machen. Er ist ebenfalls für die Reinigung des Sensors und den Austausch der
Membran erforderlich.
Hinweis: Es gibt zwei verschiedene Versionen des Ersatzteilkits. Eine Version für die Sensoren
GA2X00 undA110X und eine Version für den Sensor C1100. Informationen zur Verwendung des Ersatzteilkits mit
dem entsprechenden Sensor finden Sie in der mitgelieferten Dokumentation.
Das Kit enthält:
• vier Nachfüllkartuschen mit vormontierter Membran und Elektrolyt. Der in der Kartusche montierte
Membrantyp ist von der Angabe bei der Bestellung abhängig.
• zwei Anodenreinigungswerkzeuge
• zwei Sätze mit je fünf Wolldichtungen und fünf Silikonscheiben (nur für 2956A-XXX)
Hinweis: Die Schachtel für GA2X00 Sensoren hat ein blaues und die Schachtel für A110X Sensoren ein
schwarzes Etikett.
• ein Satz Ersatz-O-Ringe und Maschenstücke aus Dacron
®
, geeignet für GA2X00 und A110X
Sensoren
Deutsch
27
