Hach ORBISPHERE Series User Manual

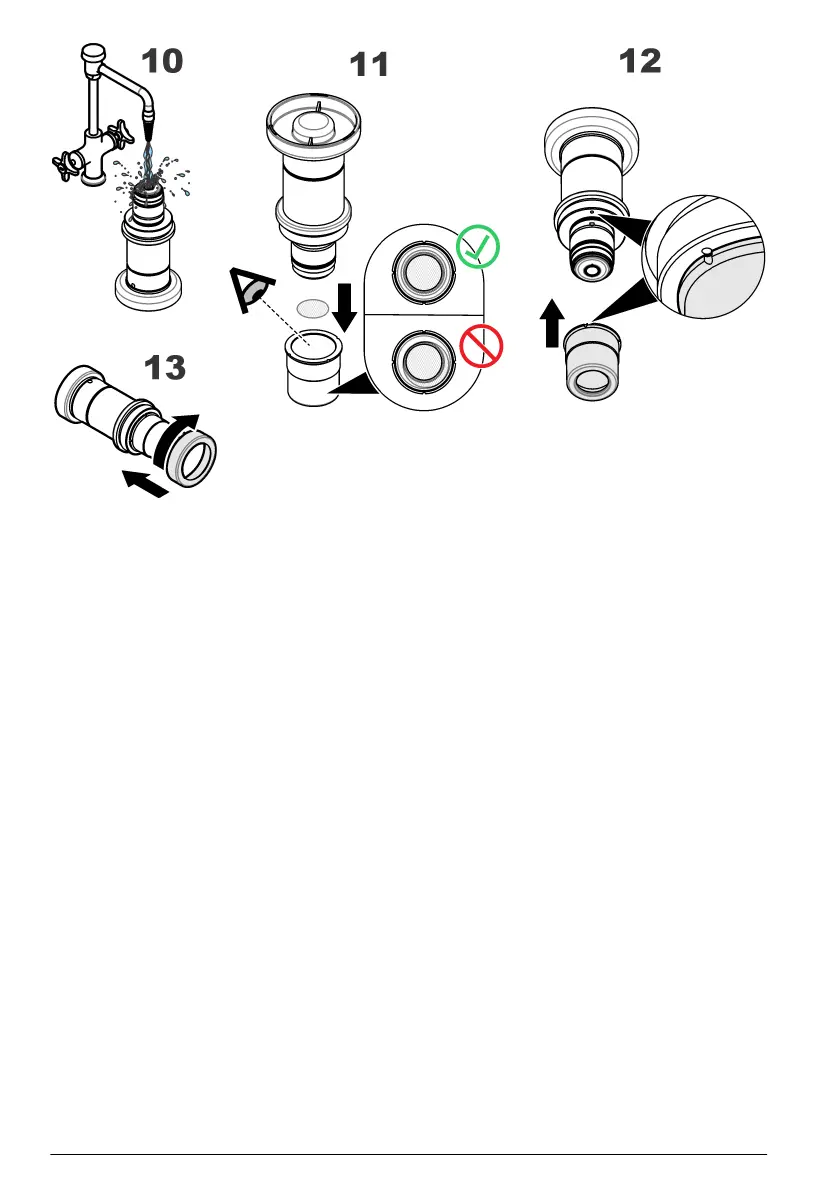

5.2 Instalacja czujnika
5.2.1 Informacje dotyczące pozycjonowania czujnika
Jeśli czujnik nie wchodzi w skład zestawu ORBISPHERE, musi zostać zamontowany w gnieździe lub
komorze przepływowej ORBISPHERE, które zapewnią kontakt z próbką płynu przeznaczoną
do analizy.
Czujnik jest połączony z przyrządem pomiarowym za pomocą przewodu i dwóch 10-pinowych
złączy. Standardowa długość kabla czujnika wynosi 3 metry, dostępne są też przedłużacze
do 1000 metrów. Technologia smart jest natomiast dostępna w czujnikach przy odległości
do maksymalnie 750 metrów.
Uwaga: W przypadku stosowania modelu 28117 czujnika ciśnienia maksymalna długość przewodu wynosi
50 metrów.
Należy upewnić się, że czujnik zostanie zamontowany:
• prostopadle do rury,
• poziomo,
• na poziomym odcinku rury (lub na pionowym odcinku rury z przepływem w górę),
• minimum 15 metrów od wylotu pompy,
• w miejscu, w którym natężenie przepływu jest wysokie i stabilne, oraz znajdującym się możliwie
najdalej od:
• zaworów,
• zagięć rury,
• wlotów pomp,
• układu nasycania CO
2
lub podobnego.
Uwaga: Mogą występować sytuacje, w których spełnienie wszystkich wyżej wymienionych warunków nie będzie
możliwe. W takich przypadkach lub w razie jakichkolwiek wątpliwości należy skonsultować się z przedstawicielem
firmy Hach, aby opisać sytuację i ustalić możliwie najlepsze rozwiązanie.
152
Polski

Hach ORBISPHERE Series Specifications

General

Category	Accessories
Manufacturer	Hach
Model	ORBISPHERE Series
Power Supply	Battery or external power supply (depending on model)
Communication	Analog output, digital communication (e.g., Modbus, Profibus, HART) depending on model
Dimensions	Varies depending on model
Weight	Varies depending on model
Measurement Range	0 ppb - 50 ppm (depending on sensor)
Accuracy	±1 ppb or ±1% of reading (depending on sensor)
Operating Temperature	0 to 50°C (32 to 122°F) (depending on sensor and instrument)
