3. Aufbau und Funktion
3.1 Produktübersicht

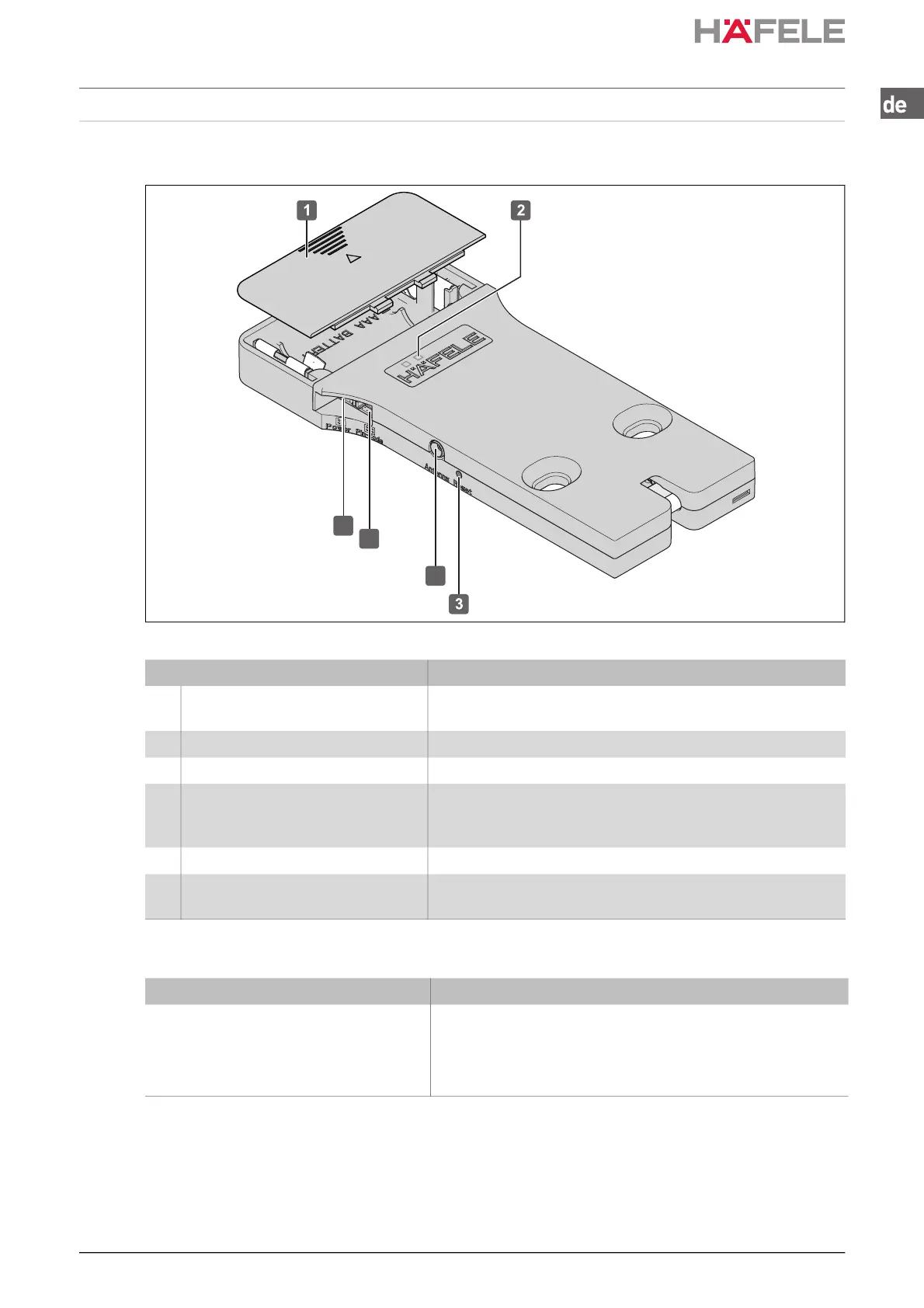

Abb. 1: Übersicht
Das System ist um folgende Komponenten erweiterbar.
Basiskomponente Beschreibung
1 Batteriefach
(Versorgungsspannung)
•
 3.2 Technische Daten, Seite 9
2 Kontroll-LEDs (rot und grün) • optische Signalisierung
3 Reset-Taste •  10. Reset, Seite 24
4 Anschluss externe
Versorgungsspannung
CC 30 / PS 30
•  3.2 Technische Daten, Seite 9
5 Anschluss Pin-Code-Tastatur • nicht verfügbar
6 Anschluss externe Antenne
FAN 30
•  3.2 Technische Daten, Seite 9
Erweiterung Beschreibung
FAN 30 • Leseeinheit mit integrierter LED
• LED rot/grün
rot: in Betrieb, Schloss verriegelt
grün: Schloss entriegelt
4
5
6
