3. Structure et fonctionnement
3.1 Aperçu produit

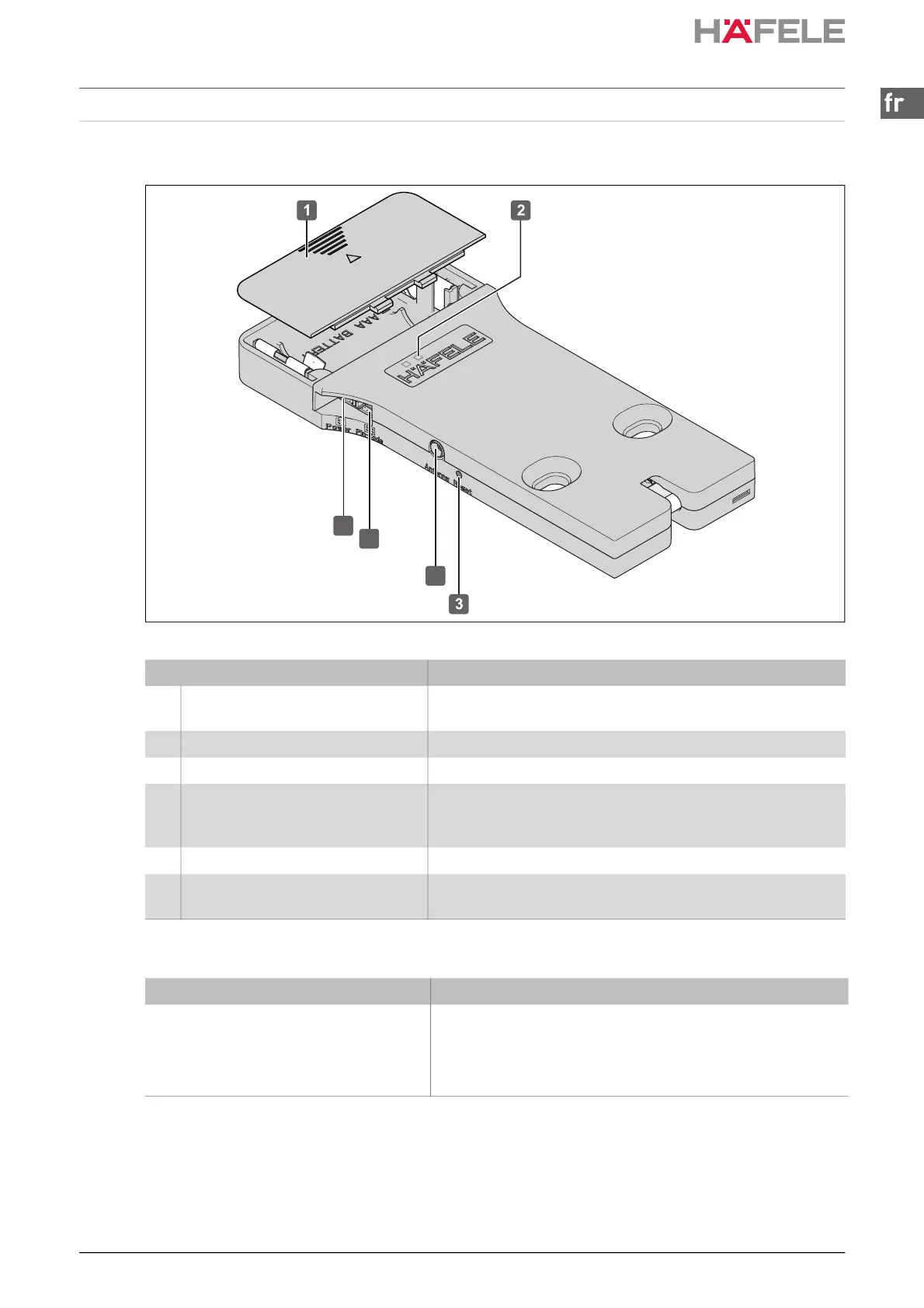

Fig. 1: Aperçu
Le système peut être complété par les composants suivants.
Composants de base Description
1 Compartiment à piles (tension
d’alimentation)
•
 3.2 Caractéristiques techniques, page 73
2 LED de contrôle (rouge et verte) • Signalisation optique
3 Bouton de réinitialisation •  10. Réinitialisation, page 90
4 Branchement tension
d'alimentation
externe CC 30 / PS 30
•  3.2 Caractéristiques techniques, page 73
5 Branchement clavier code PIN • non disponible
6 Branchement antenne externe
FAN 30
•  3.2 Caractéristiques techniques, page 73
Extension Description
FAN 30 • Unité de lecture à LED intégrée
• LED rouge / verte
rouge : en fonctionnement, serrure verrouillée
vert : serrure déverrouillée
4
5
6
