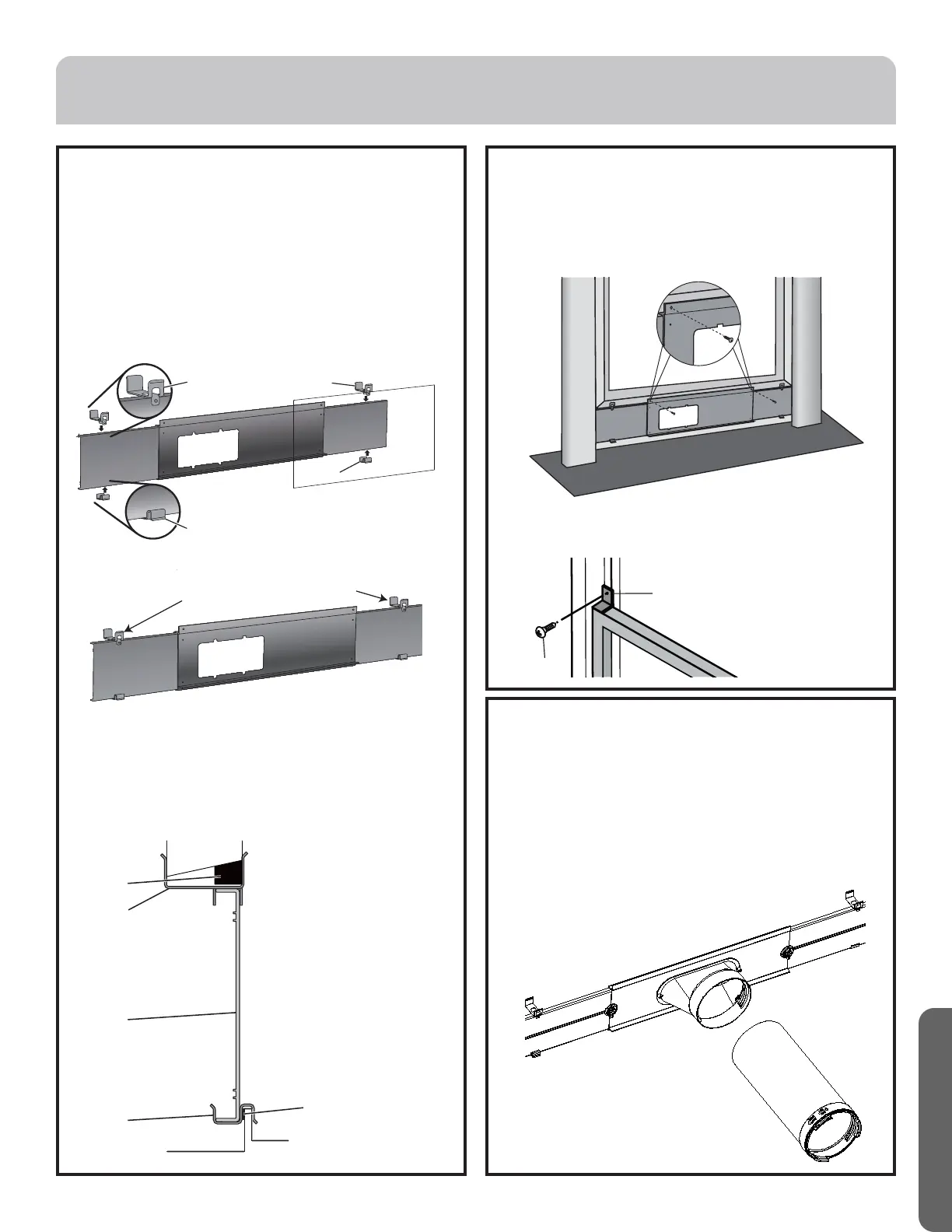

49-5000543 Rev. 1 27
ESPAÑOL
INSTRUCCIONES DE INSTALACIÓN
3. INSTALE EL PANEL DE VENTANA
PRINCIPAL Y LOS PANELES
EXTENSIBLES (cont)
6. Coloque el ensamble del panel de ventana en la ventana, y
usando los tornillos provistos, ajuste el ensamble al alféizar de
la ventana y al marco de la ventana.
7. Utilizando un tornillo de punta, instale el soporte de seguridad
a la ventana. NOTA: El soporte de seguridad impide que la
ventana sea abierta desde la parte exterior.
B
A
4. ADHIERA LA MANGUERA DE SALIDA
A LA BOQUILLA DE SALIDA
1. Tome ambos extremos de la manguera de salida y de forma
suave empuje hasta expandir la manguera. NOTA: No adhiera
las mangueras adicionales para extender la longitud. Esto
reduciría la eficiencia de la refrigeración y podría dañar el
acondicionador de aire.
2. Con un movimiento horario, adhiera el extremo abierto de la
manguera de salida a la boquilla de salida.
3. INSTALE EL PANEL DE VENTANA
PRINCIPAL Y LOS PANELES
EXTENSIBLES (cont)
4. Para ventanas de vinilo únicamente
Diríjase al paso 6 si se usarán ventanas de madera
Coloque los dos soportes de ventana superiores y los dos
soportes de ventana inferiores donde mejor sostengan los
paneles extensibles. Use tornillos pintados para adherir el
soporte superior a los paneles de soporte.
5. Coloque la banda de gomaespuma superior (provista) a través
de la parte superior del ensamble del panel de ventana, y luego
coloque la banda de gomaespuma inferior (provista) a través
del extremo frontal inferior del ensamble del panel de ventana,
como se muestra.
A
B
C
D
E
Typical Vinyl Window Installation
Instalación típica de una ventana de vinilo
A. Tira de espuma superior
B. Soporte superior
C. Panel de extensión
D. Pedalier
E. Tira de espuma inferior
Use only for vinyl
A
B
A
B
Before Assembly
A. Soportes de ventana superior
B. Soportes de ventana inferior
Usar solo para vinilo
Antes del montaje
Attach with pointed screw(2).
After Assembly
Después
del montaje
Fijar con tornillo
puntiagudo (2)
A. Soporte de seguridad
B. Tornillo puntiagudo (1)
