DOUBLE-SEAT VALVE (Type 491)
BA 049100.06 EN 15 / 34
04

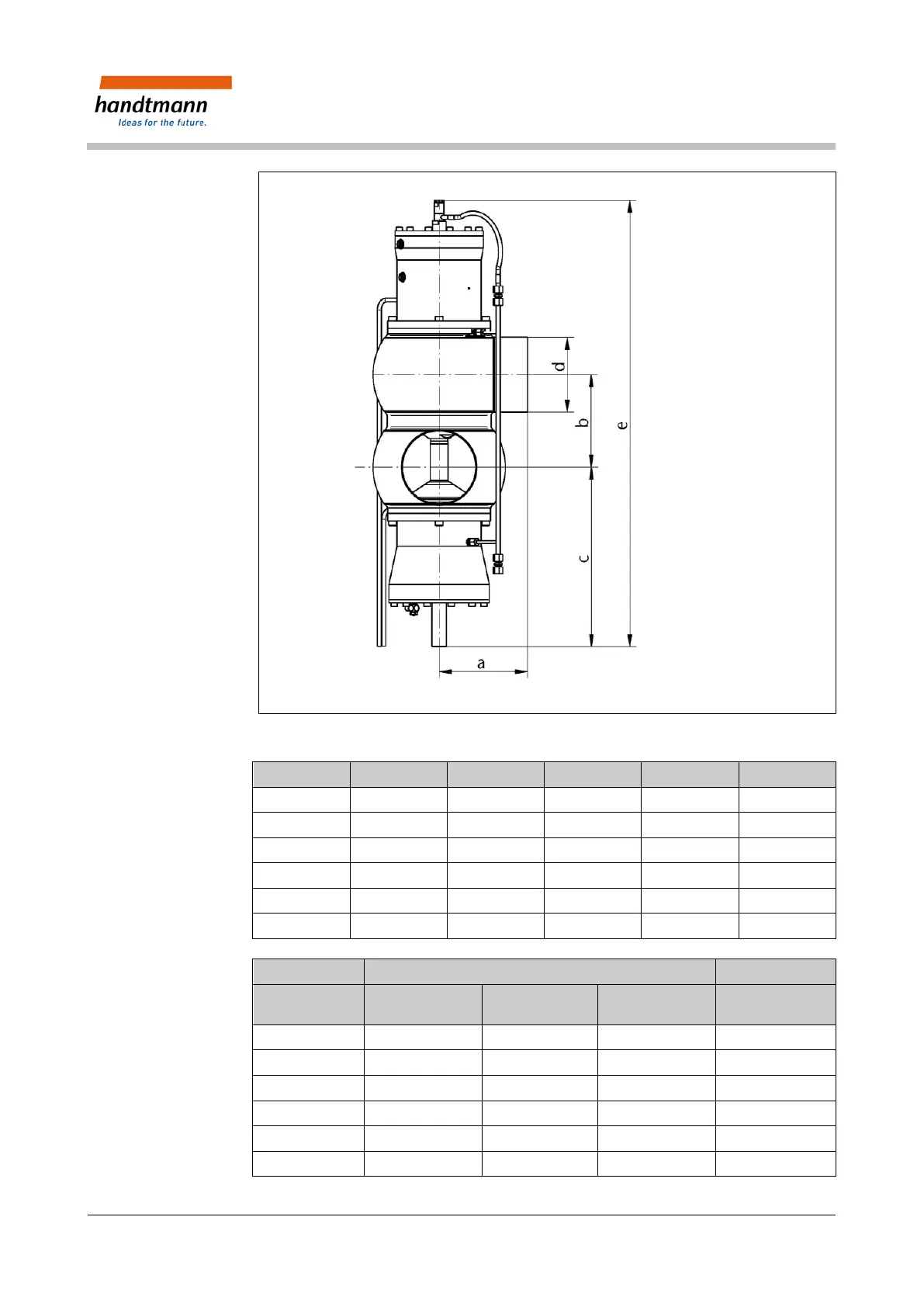

Fig. 3: Valve dimensions [mm]
DN a b c d e
50 100 85 184 53 491
65 115 100 205 70 542
80 130 116 251 85 643
100 140 136 261 104 680
125 180 165 312 129 813
150 180 190 369 154 916
Kvs value [m
3
/h]
DN Passage above Valve seat Passage below Air consumption
[Bcm
3
/lift]
50 80 65 85 140
65 135 100 150 200
80 200 150 230 370
100 310 215 395 390
125 390 370 460 1310
150 505 430 605 1310
