Hantarex EQ/3 User Manual

VI-EQ/3 M. S. - 0012

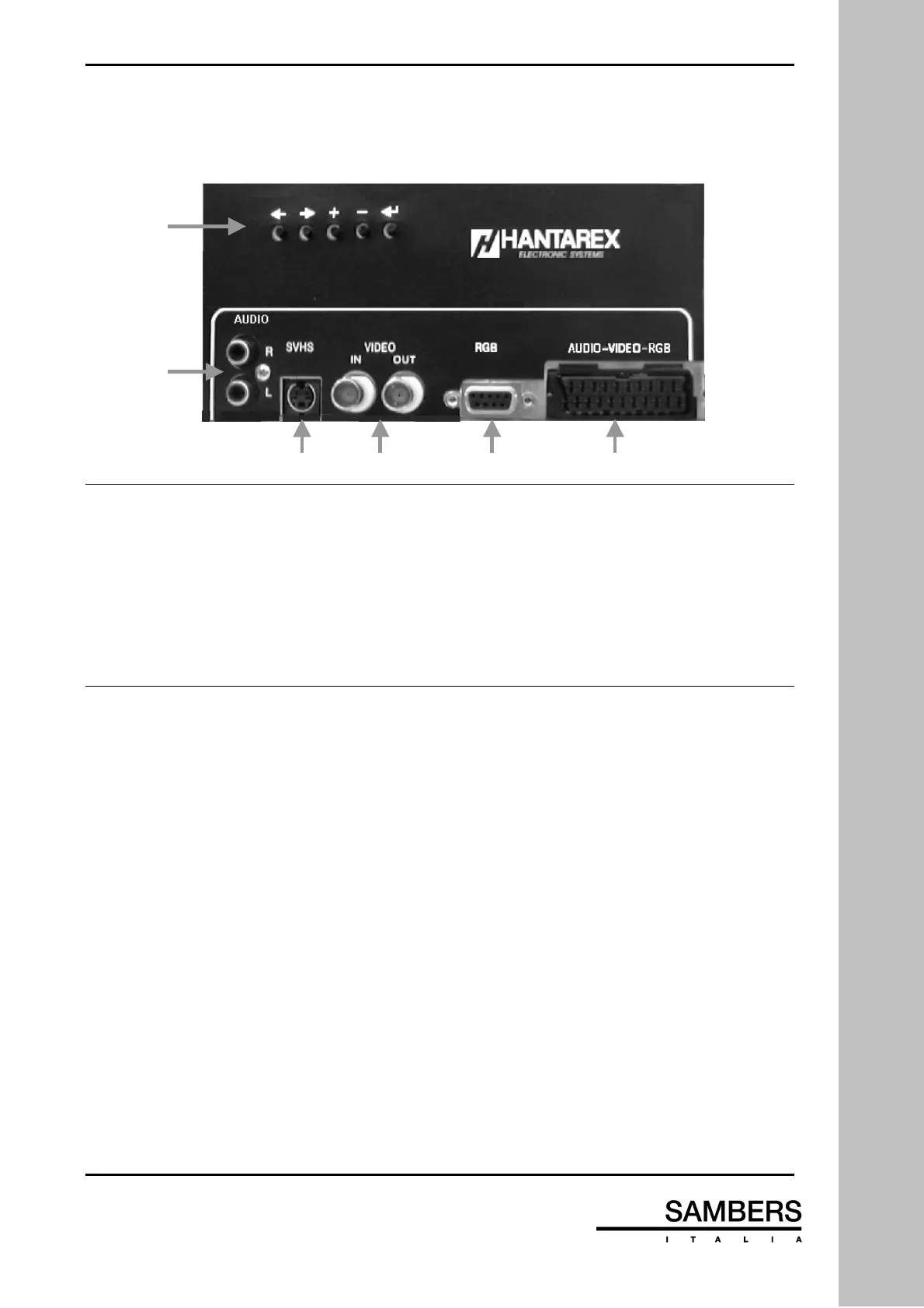

CARATTERISTICHE TECNICHE E CONNESSIONI D’INGRESSO
MONITOR VERSIONE “EQ/3”
1
2
3 4 5 6
♦
Alimentazione 230 V
∼ ±
15% (a richiesta 115 V
∼ ±
15%)
♦
Consumo massimo 90W - 21”
110W - 25” – 28” – 29” – 34”
♦
Sistema colore: Standard: PAL – SECAM – NTSC 4.43 e 3.58 selezione automatica.
♦
Standard segnali : CCIR 625 linee/50Hz – EIA 525 linee/60Hz
♦
Banda passante video : Videocomposito : 6Mhz (-3 dB) – RGB 8 Mhz (-3dB) –
SVHS 8Mhz (-3 dB)
♦
Temperatura di esercizio: da +5 a +40°C
1
Tastiera comandi locali: 5 tasti per il completo controllo del monitor tramite OSD.
2
Ingresso/uscita audio: Connettore RCA 0,5 V rms
3
Ingresso S-VHS Connettore minidin a 4 poli. Ingresso Y: 1 Vpp su 75
Ω
-
Banda passante: 8MHz. Ingresso croma: 350 mV su 75
Ω
.
4
Ingresso video: BNC – “Looped-trough” con terminazione a 75
Ω
escludibile. 1Vpp
3 dB con sincronismo negativo. Larghezza di banda: 6 MHz
5
Ingresso RGB analogico: Presa D a nove pin. Ingresso RGB 0,7 Vpp su75
Ω
con sincronismo
negativo, positivo, sync on green selezionabile.
Ingresso TTL disponibile su richiesta.
6
Presa SCART Ingresso video: 0,7 Vpp su 75
Ω
. Sincronismo negativo.
Ingresso RGB: 0,7 Vpp con sincronismo negativo, positivo e sync
on green selezionabile.
Ingresso Audio: 0,5 Vrms. Ingresso per tensione di commutazione
veloce RGB: 1,5
÷
12 V
CARATTERISTICHE TECNICHE
2
