Hantarex EQ/3 User Manual

VI-EQ/3 M. S. - 0012
2

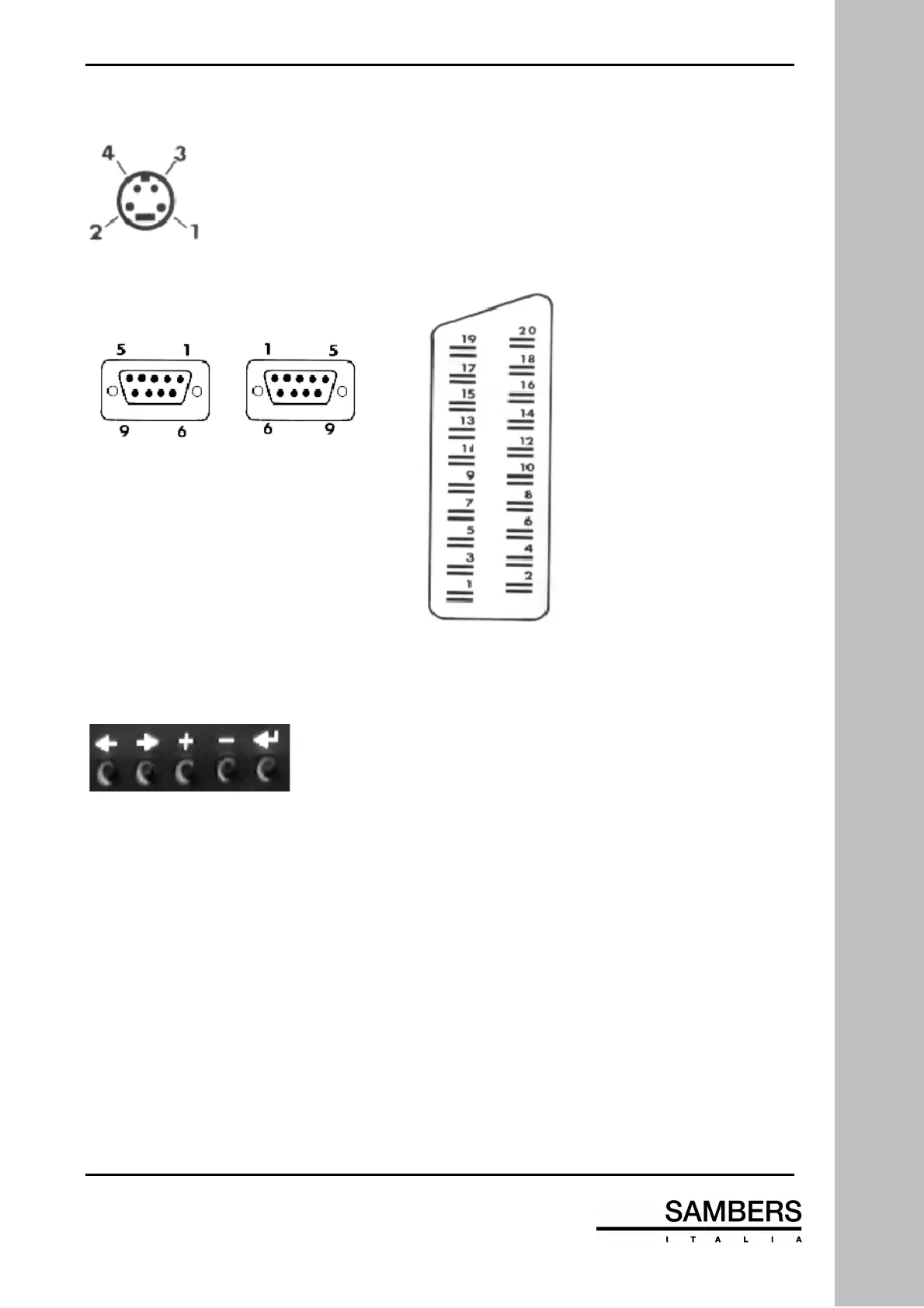

- CONNETTORE S-VHS
pin 1-2 massa
pin 3 ingr. Crominanza c
pin 4 ingr. Luminanza y
3
- EUROCONNETTORE SCART
4
- CONNETTORE RGB
Femmina Maschio
1 Ingresso audio 0,5 Vms
2 Ingresso audio 0,5 Vms
3 n.c.
4 Collegamento di massa audio
5 Collegamento di massa ingresso B
6 n.c.
7 ingresso B 0,7Vpp/75
Ω
8 Ingresso comm. lenta 5:12V
VERSIONE EUROPEA VERSIONE USA 9 Collegamenti di massa ingresso G
10 Ingresso sincronismo verticale
1 massa 1 Ingresso R 11 Ingresso G 0,7Vpp/75
Ω
2 n.c.. 2 ingresso G 12 Ingresso sincronismo orizzontale
3 ingresso R 3 ingresso B 13 Collegamento ingresso di massa R
4 ingresso G 4 sincronismo composito 14 Uscita 12 V – n.c.
5 ingresso B 5 massa 15 Ingresso R 0,7Vpp/75
Ω
6 n.c. 6 massa 16 Ingresso comm. veloce 1,5:12V
7 n.c. 7 massa 17 Massa
8 sincr. Orizz/comp. 8 massa 18 Massa
9 sincr. Vert. 9 massa 19 Uscita CVBS 0,7Vpp/75
Ω
20 Ingresso CVBS 0,7Vpp/75
Ω
21 Schermo
6
– TASTIERA COMANDI LOCALI
Tasto ENTER : Premere per almeno 3 secondi per accedere al menù OSD
Tasto Meno : Premuto diminuisce i valori dei parametri selezionati
Tasto Più : Premuto aumenta i valori dei parametri selezionati
Tasto Freccia a destra : Premuto una volta passa al parametro sulla destra.
Tasto freccia a sinistra: Premuto una volta passa al parametro sulla sinistra.
NOTA : Il monitor ritorna automaticamente allo stato normale (uscendo dal menù OSD) superati 30 secondi
dall’ultima attività di tastiera.
2
.1
CARATTERISTICHE TECNICHE
2
.1

Hantarex EQ/3 Specifications
