User Manual 89
Harmonic Type
Even, Odd, All
Harmonic
Amplitude
can be set for all harmonics
Harmonic Phase
can be set for all harmonics
Amplitude characteristic (50Ω)
Amplitude Rang
e
≤20MHz: 1mVpp ~ 10Vpp;
≤60MHz: 1mVpp ~ 7.5Vpp;
≤80MHz:1mVpp ~ 5Vpp;
≤90MHz:1mVpp ~ 2.5Vpp;
≤100MHz:1mVpp ~ 1Vpp;
Accuracy
Typical (1kHz Sine, 0V Offset, >10mVpp, Auto) ± 1% of setting ± 2mVpp
Flatness
(relative to 1kHz
Sine wave,
500mVpp, 50Ω)
≤1MHz: ±0.1dB;
≤60MHz: ±0.2dB;
≤100MHz: ±0.4dB
≤1MHz: ±0.1dB;
≤60MHz: ±0.2dB;
≤80MHz: ±0.4dB
≤1MHz: ±0.1dB;
≤60MHz: ±0.2dB;
≤1MHz: ±0.1dB;
≤30MHz: ±0.2dB
Units
Vpp, mVpp, Vrms, dBm
Resolution
1mV
Impedance
50Ω
Offset Characteristic (50Ω)
Range
|Voltset| < Vmax Vpp/2
Accuracy
±(1% of setting + 5mV + 0.5% of amplitude
Modulation Characteristic
Modulation Type
AM, DSB-AM, FM, PM, 2ASK, 2FSK, 2PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
AM

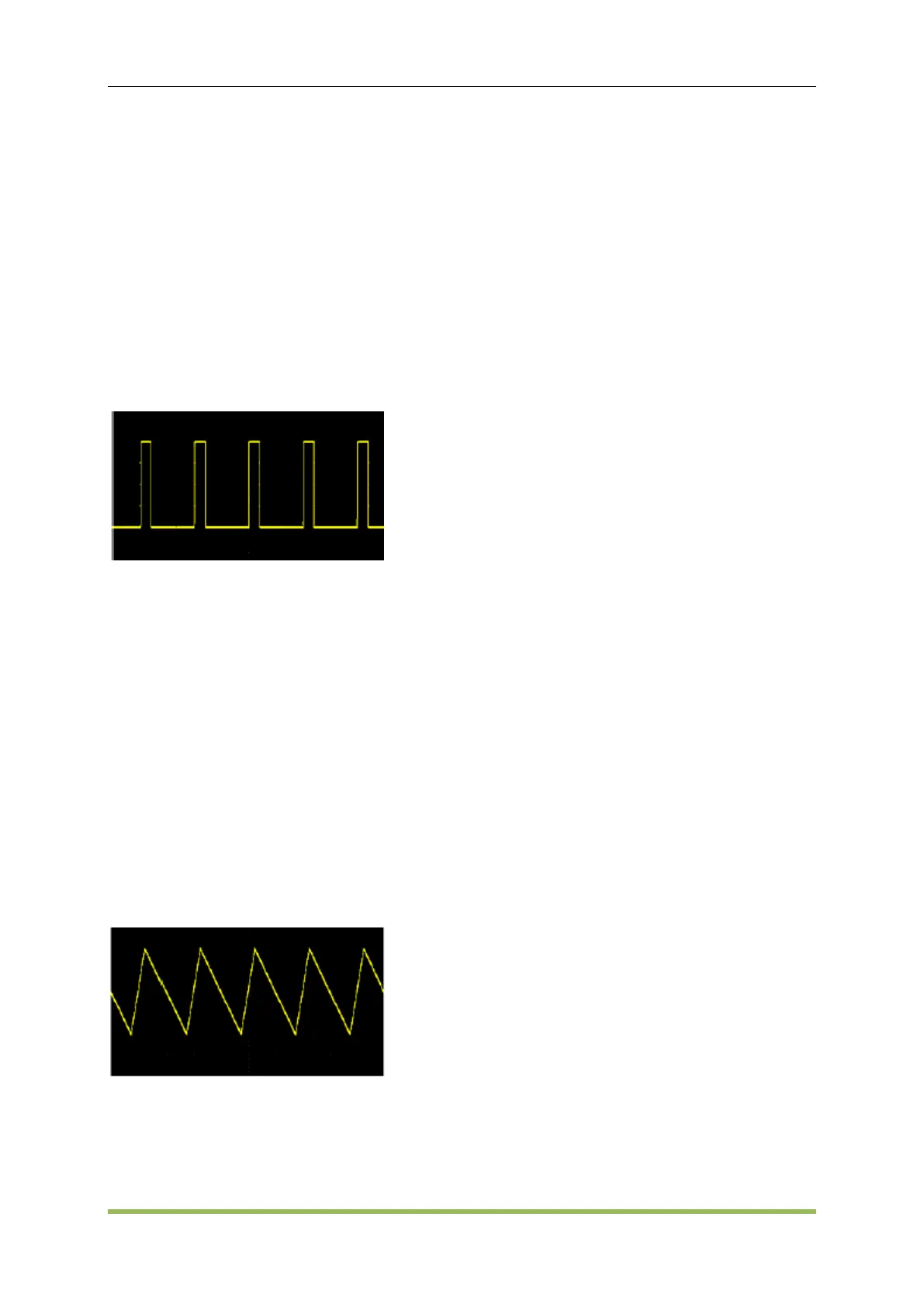

Carrier
Waveforms
Sine, Square, Ramp, Pluse, Harmonics, Arb. (except DC)
Source
Internal, External, another channel
Modulating
Waveforms
Sine, Square, Ramp, Noise, Arb
Rate
2mHz~50KHz
Depth
0%~120%
DSB-AM
Carrier
Waveforms
Sine, Square, Ramp, Pluse, Harmonics, Arb. (except DC)
Source
Internal, External, another channel
Modulating
Waveforms
Sine, Square, Ramp, Noise, Arb
Rate
2mHz~50KHz
Depth
0%~120%
