Harbor Breeze WO52BB5C - Contenido de Artículos de Ferretería; Preparación

23
DD
Tornillo
de
mariposa
Ctd. 12
+ 1 extra

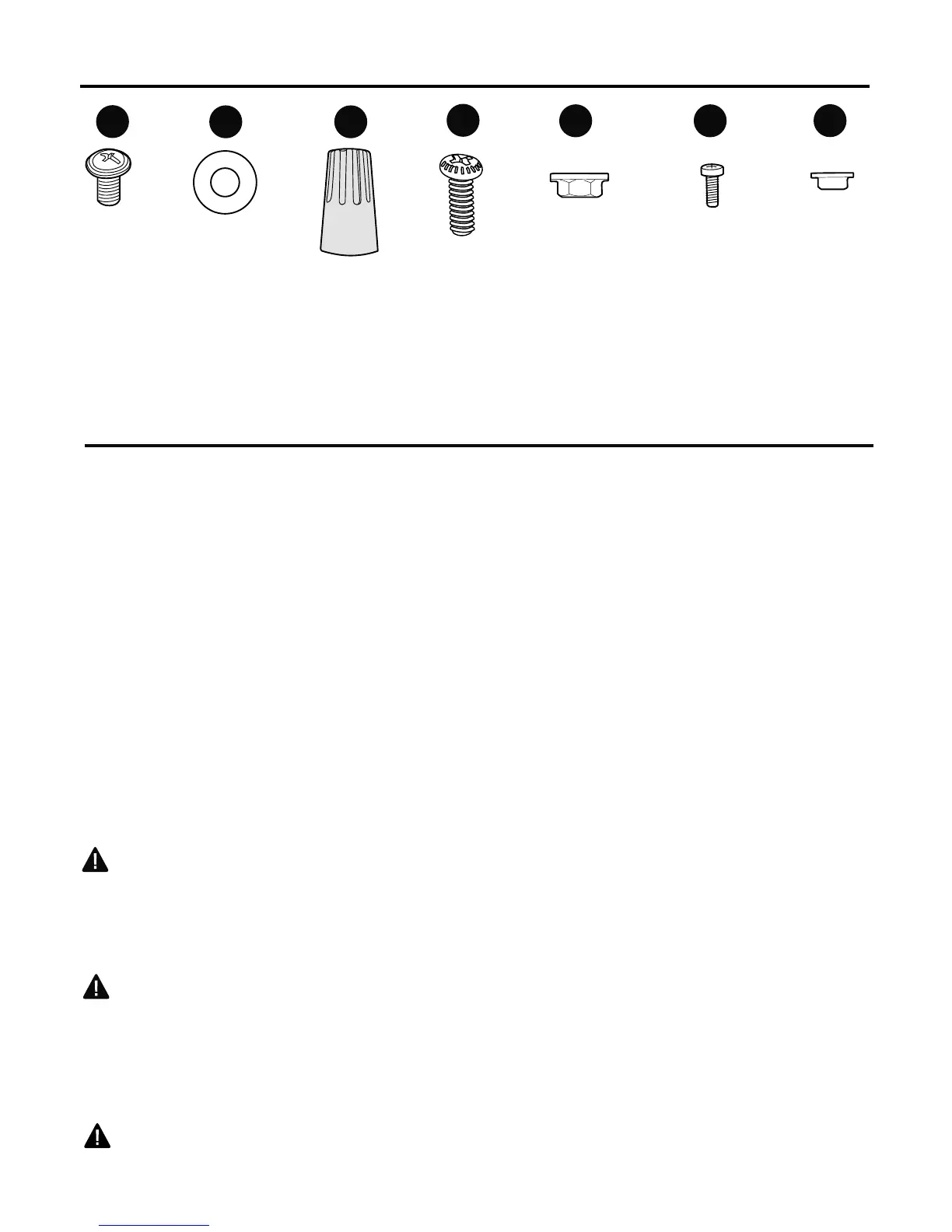

CONTENIDO DE ARTICULOS DE FERRETERIA (se muestra en tamaño natural)
Arandela
de fibra
para la
paleta
Ctd.15
+ 1 extra
BB CC
AA
Tornillo
para la
paleta
Ctd.15
+ 1 extra
Conector
para
cable E3
Ctd. 4
Antes de empezar con el ensamblaje e instalación del producto, asegúrese de tener todas las
piezas. Compare las piezas con la lista del contenido del paquete y el contenido de artículos de
ferretería más arriba. Si falta alguna pieza o se encuentra dañada, no trate de ensamblar, instalar o
hacer funcionar el producto. Póngase en contacto con el departamento de servicio al cliente para
piezas de repuesto.
Tiempo estimado para la instalación: 120 minutos
Herramientas necesarias para el ensamblaje (no incluidas): Cinta aislante, destornillador
Phillips, alicate, gafas protectoras, escalera portátil y pela cables
Herramientas opcionales (no incluidas): Lámpara probador CA, cinta de medir, guía de instalación
eléctrica de hágalo usted mismo (disponible en Lowe's) y cortaalambres
Bombillas necesarias (incluidas): 4 bombillas de base candelabro de 7 vatios máx.--
para el bastidor iluminado
4 bombillas de base candelabro de 60 vatios máx.--
para el juego de luz
PELIGRO: Cuando utilice una caja de salida existente, asegúrese de que la caja de salida esté
firmemente sujetada a la estructura del edificio para que pueda sostener el peso total del
ventilador. El no hacer ésto puede resultar en graves daños o la muerte. La estabilidad de la caja
de salida es esencial para minimizar tambaleo y ruido en el ventilador una vez que se haya
terminado la instalación.
PRECAUCION: Asegúrese de que la caja de salida esté conectada a tierra correctamente y
que haya un conductor a tierra (cable verde o pelado).
Después de abrir la parte superior de la caja de cartón, saque el paquete de ferretería para
montaje de las inserciones de goma espuma. Saque el motor del empaquetado y póngalo en la
alfombra o sobre la goma espuma para evitar daño al acabado.
PRECAUCION: Cuidadosamente verifique que todos los tornillos, los pernos y las tuercas en el
motor del ventilador están seguros.
PREPARACION
EE
Tuerca de
la placa
de montaje
Ctd. 4
FF
Tornillo para
montaje del
bastidor
del motor
Ctd. 4
GG
Buje
Ctd. 4
