SV
Monteringsanvisning endast för fackpersonal sid. 7/15

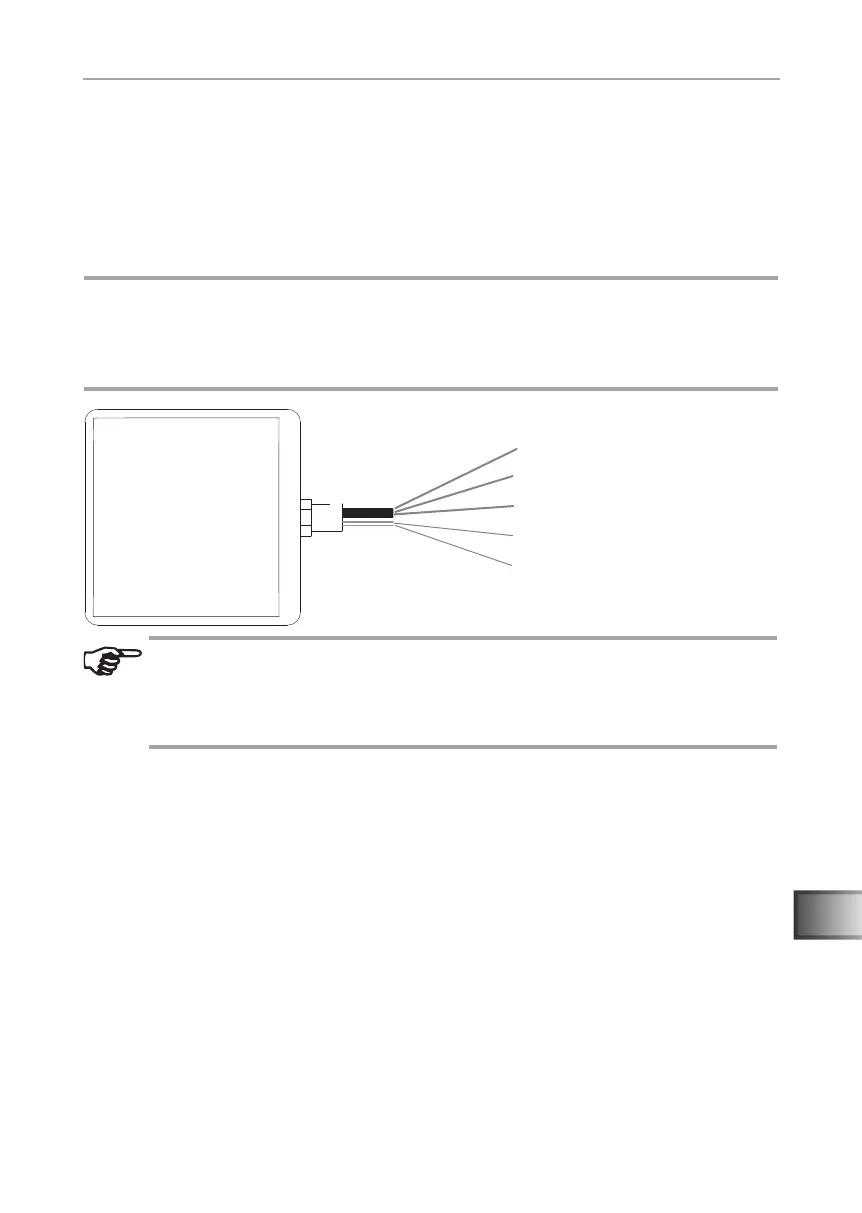

5. Kopplingsschema
Observera följande punkter vid elektrisk anslutning av bastustyrenheten:
● Arbeten på styrenheten får endast genomföras i spänningslöst tillstånd.
● Beakta respektive styrenhets monteringsanvisning
svart - K1, ST1 .............
brun- L1, L3, L2 ...........
grå - N ..........................
röd - S, X14 (fjärrstart) .
röd - B, X15 (fjärrstart) .
1
2
3
4
5
VARNING!
Enheten kan skadas!
Man måste vara klar med APP-installationen och ha angett inställningarna (se
”6. Driftsättning” och ”7. Användning”) innan bastustyrenheten kan kopplas till.
● Ta bort de förmonterade kabelskorna i enlighet med den aktuella
styrenheten.
● vid 4 och 5: Polaritet inte tillämpligt
