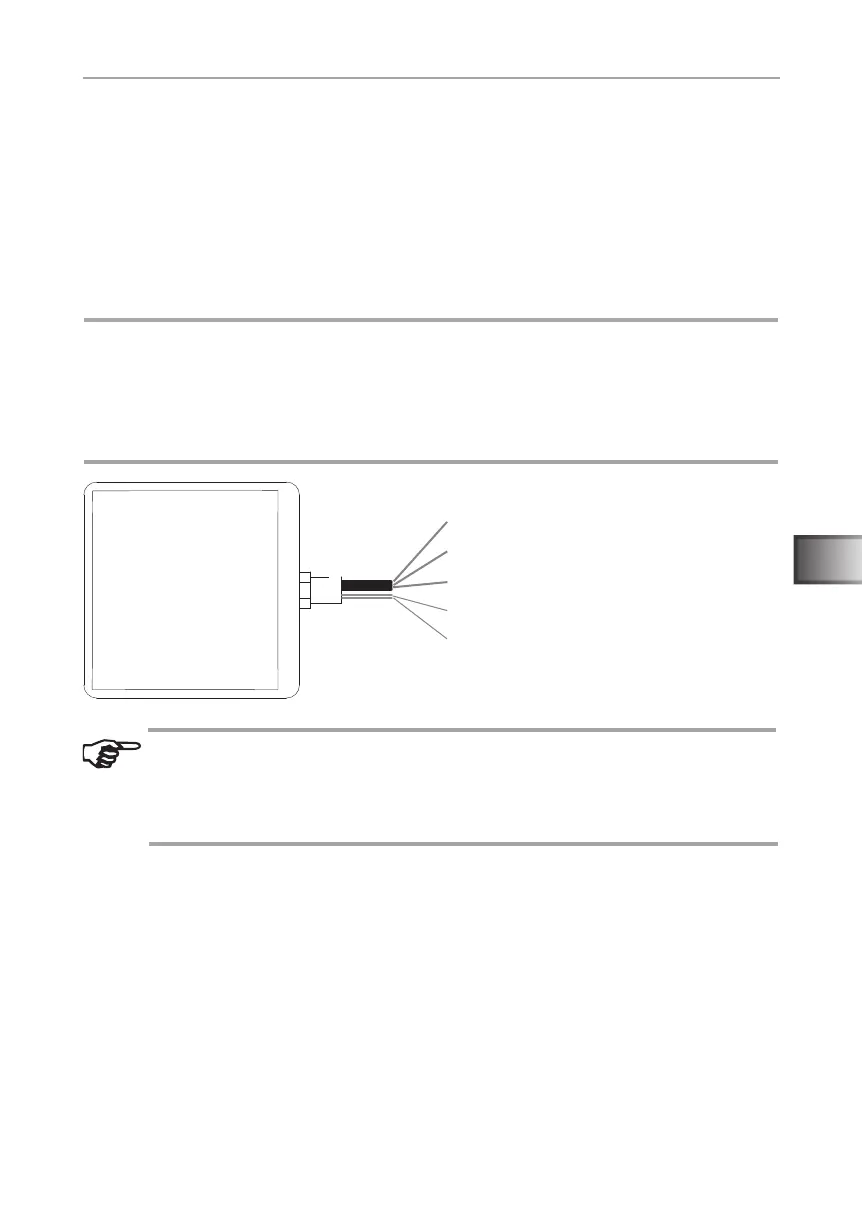

5. Schéma de raccordement
Lors du raccordement électrique de la commande de sauna, tenez compte des
points suivants :
● Lestravauxderaccordementnedoiventêtree󰀨ectuésuniquementlorsque
l’appareil n’est pas sous tension.
● Conformez-vous aux instructions de montage de la commande de corres-
pondante
noir - K1, ST1 ........................
brun - L1, L3, L2 ....................
gris - N ............................. ......
rouge - S,X14
(mise en marche à distance)
rouge - B,X15
(mise en marche à distance)
1
2
3
4
5
ATTENTION !
Endommagement de l‘appareil !
L‘installation de l‘APP et la saisie des réglages (voir « 6. Mise en service » et
« 7. Utilisation ») doivent être achevées avant que la commande de sauna ne
soit mise en marche.
● Retirez les cosses de câble prémontées en fonction de la com-
mande
● pour 4 et 5: La polarité n’est pas pertinente
