5. Schema di collegamento
Durante il collegamento elettrico del comando della sauna osservare i seguenti
punti:
● Ilavoridae󰀨ettuaresulcomandodellasaunadevonoessereeseguitisolo
in assenza di tensione.
● Osservare le istruzioni di montaggio del relativo apparecchio di comando
della sauna.

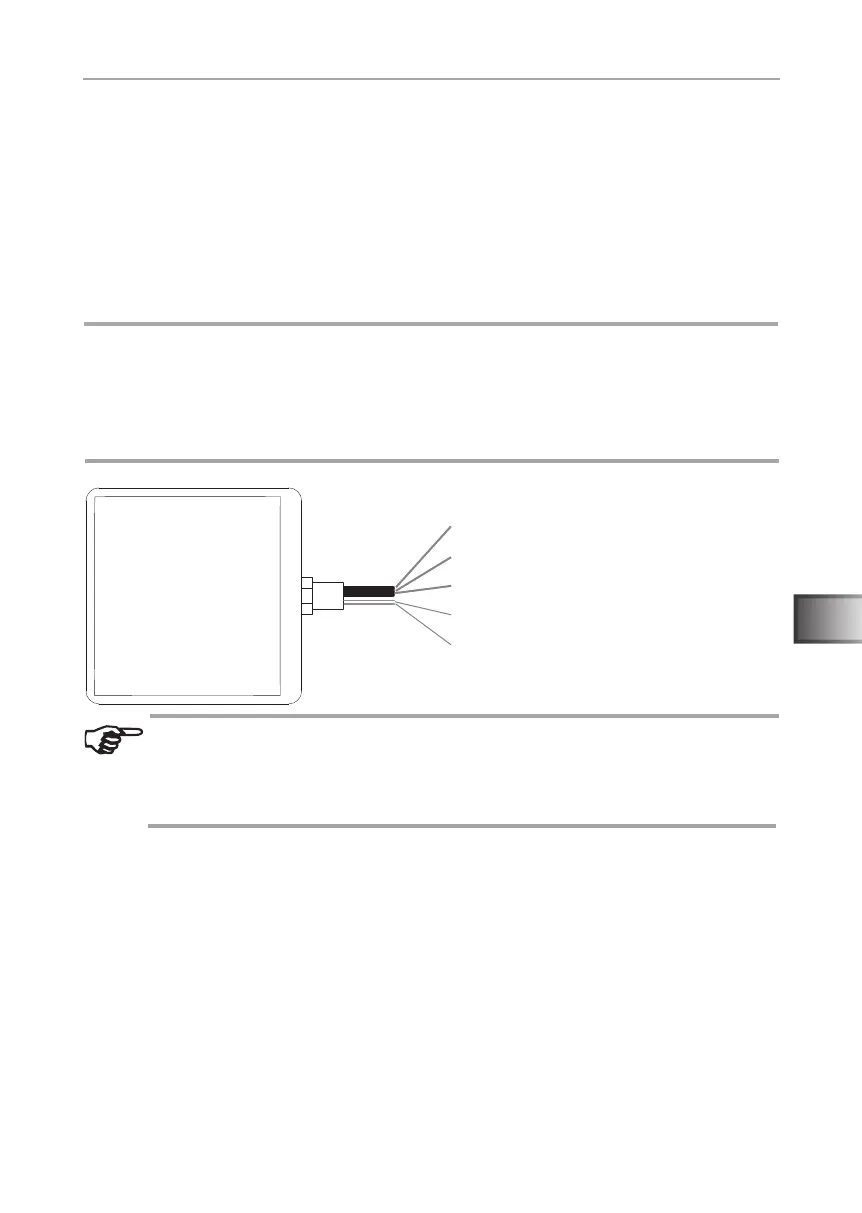

nero - K1,ST1 .....................
marrone - L1, L3,L2 ............
grigio - N .............................
rosso - S, X14 (avvio remoto)
rosso - B, X15 (avvio remoto)
1
2
3
4
5
ATTENZIONE!
Danni all’apparecchio!
L’installazione dell’APP e l’immissione delle impostazioni (vedi “6. Messa in
funzione” e “7. Utilizzo”) devono essere completateprima dell’accensione del
comando della sauna.
● Rimuovere i capicorda premontati a seconda del comando utilizza-
to.
● per 4 e 5: Polarità non rilevante
