hawa Concepta 40 - Calculation: Hardware depth

26
HAWA Concepta 40/50
7.3
DE Berechnung: Beschlagstiefe
FR Calcul de : Profondeur de ferrure
EN Calculation: Hardware depth
IT Calcolo: Profondità ferramenta
DE
FR
EN
IT
Bei der Planung der Türgriffe auf mögliche Kollisionsgefahr achten.
Lors de la planificaton des poignées de portes, prendre garde aux risques de collisions possibles.
Pay attention to potential collision hazards when selecting door handles.
Nella progettazione delle maniglie considerare il pericolo di collisione.

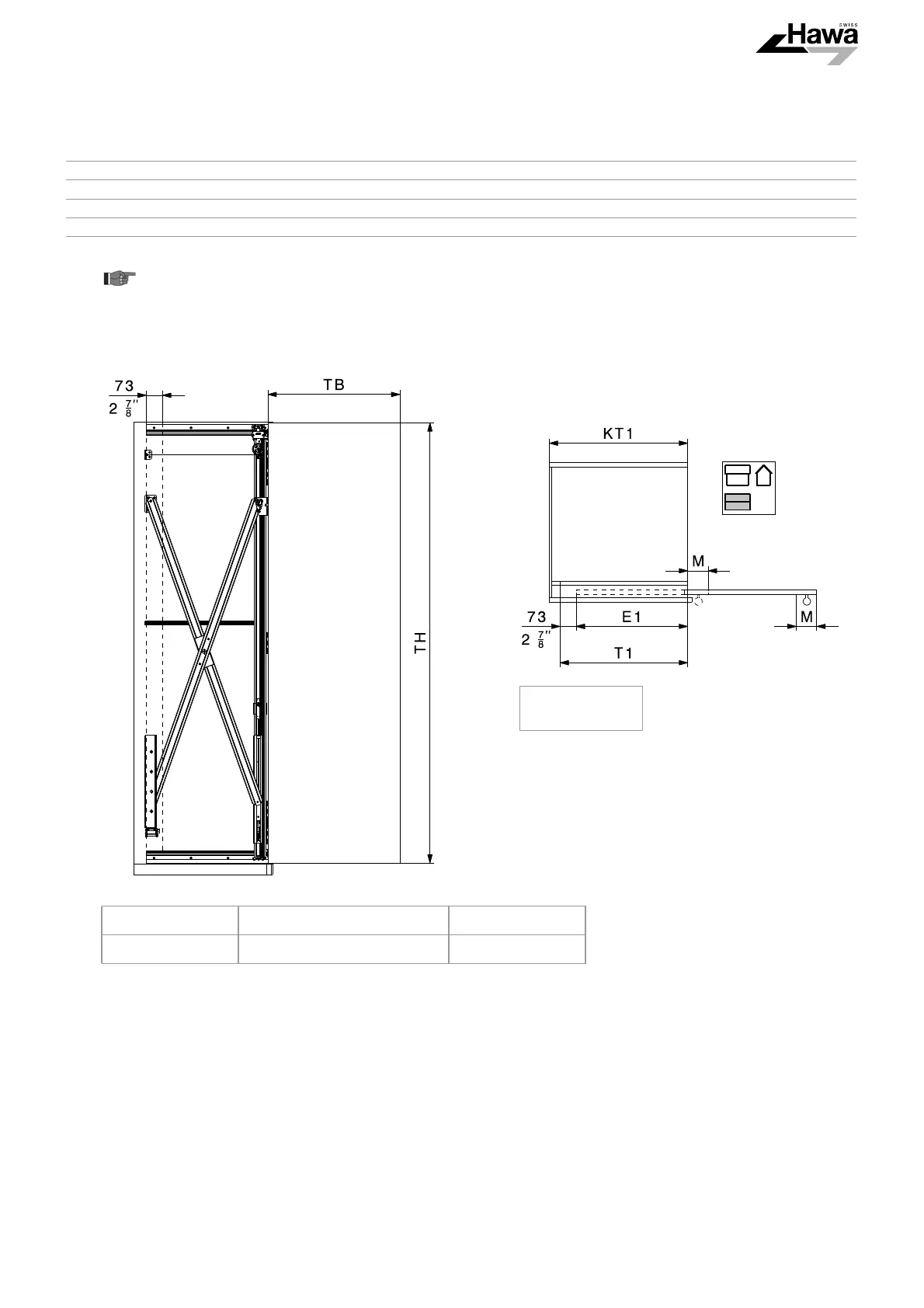

T1 TH E1
≤ 900 mm (2'11 ") 1851 - 2850 mm (6’0 " - 9’4 ") ≤ 827 mm (2'8 ")
T1 TB M– 73+=
E1 T1 73–=
7
16
-----
7
8
--
7
32
-----
9
16
-----
