hawa Concepta 40 - Assembly: Positioning the stop dampener

50
HAWA Concepta 40/50
DE Anschlagdämpfer oben / FR Amortissement de butée en haut / EN Top dampener /
IT Ammortizzatore di battuta in alto
■ DE 1. Holm vorne in Anschlag schieben (a)
2. Anschlagdämpfer in Kontakt mit Führungsrolle (b)
3. 10 - 12 mm einstellen (c)
4. Festschrauben (d)
FR 1. Pousser le montant avant dans la butée (a)
2. Dispositif d’amortissement de butée en contact avec le galet de guidage (b)
3. Régler 10 -12 mm (c)
4. Visser à bloc (d)

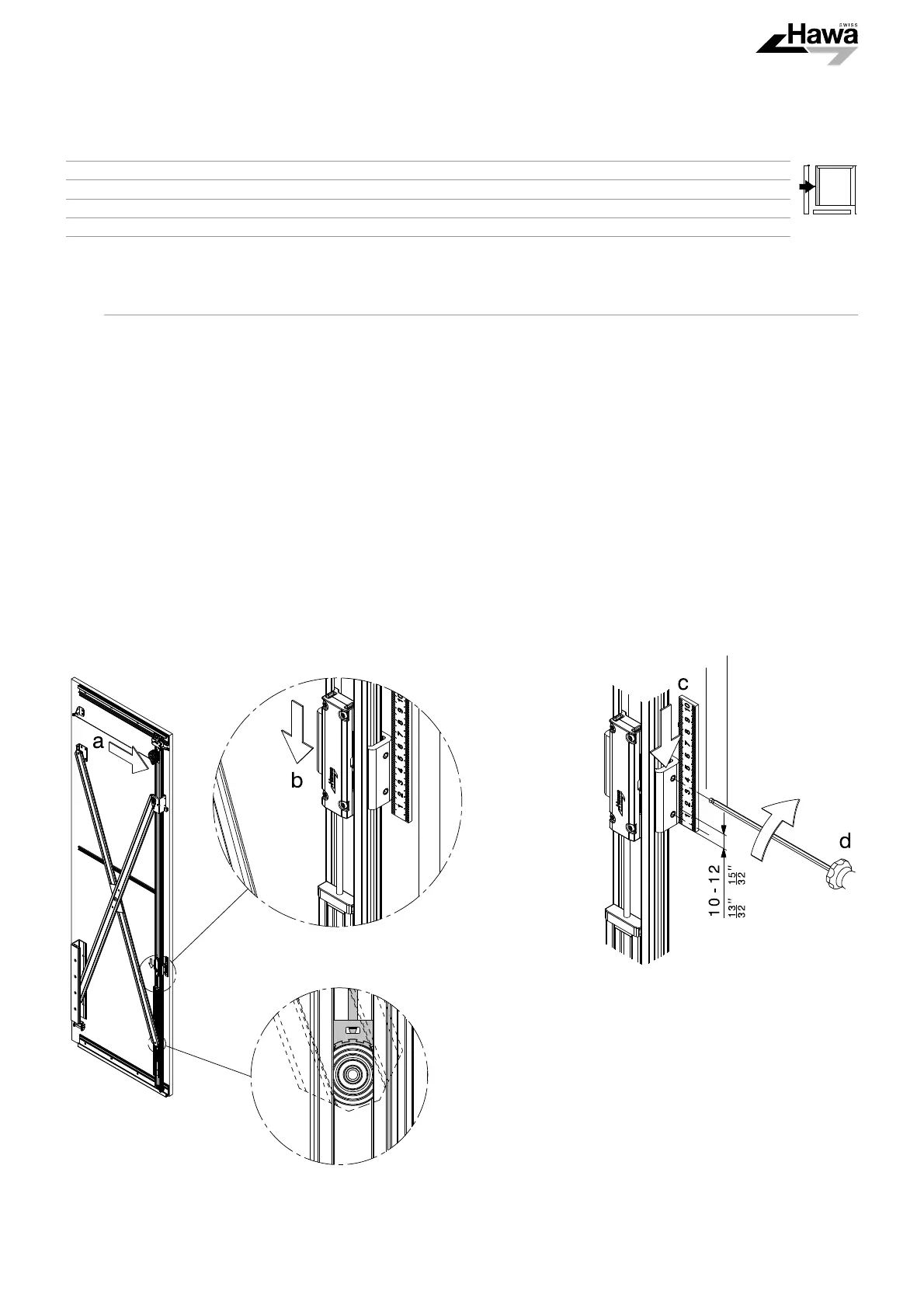

EN 1. Pull the upright to the front stops (a)
2. Position dampener to contact with guide roller (b)
3. Adjust to 10 - 12 mm ( "- ") (c)
4. Tighten fasteners (d)
IT 1. Spostare il longherone in avanti fino alla battuta (a)
2. Posizionare l'ammortizzatore di battuta a contatto con il rullo di guida (b)
3. Regolare 10 - 12 mm (c)
4. Fissare con viti (d)
9.7
DE Montage: Positionierung Anschlagdämpfer
FR Montage : Positionnement du dispositif d’amortissement de butée
EN Assembly: Positioning the stop dampener
IT Montaggio: Posizionamento ammortizzatore battuta
