hawa Concepta 40 - Calculation: Drill hole positions

27
HAWA Concepta 40/50
HAWA-Concepta 40
7.4
DE Berechnung: Bohrpositionen
FR Calcul de : Positions des perçages

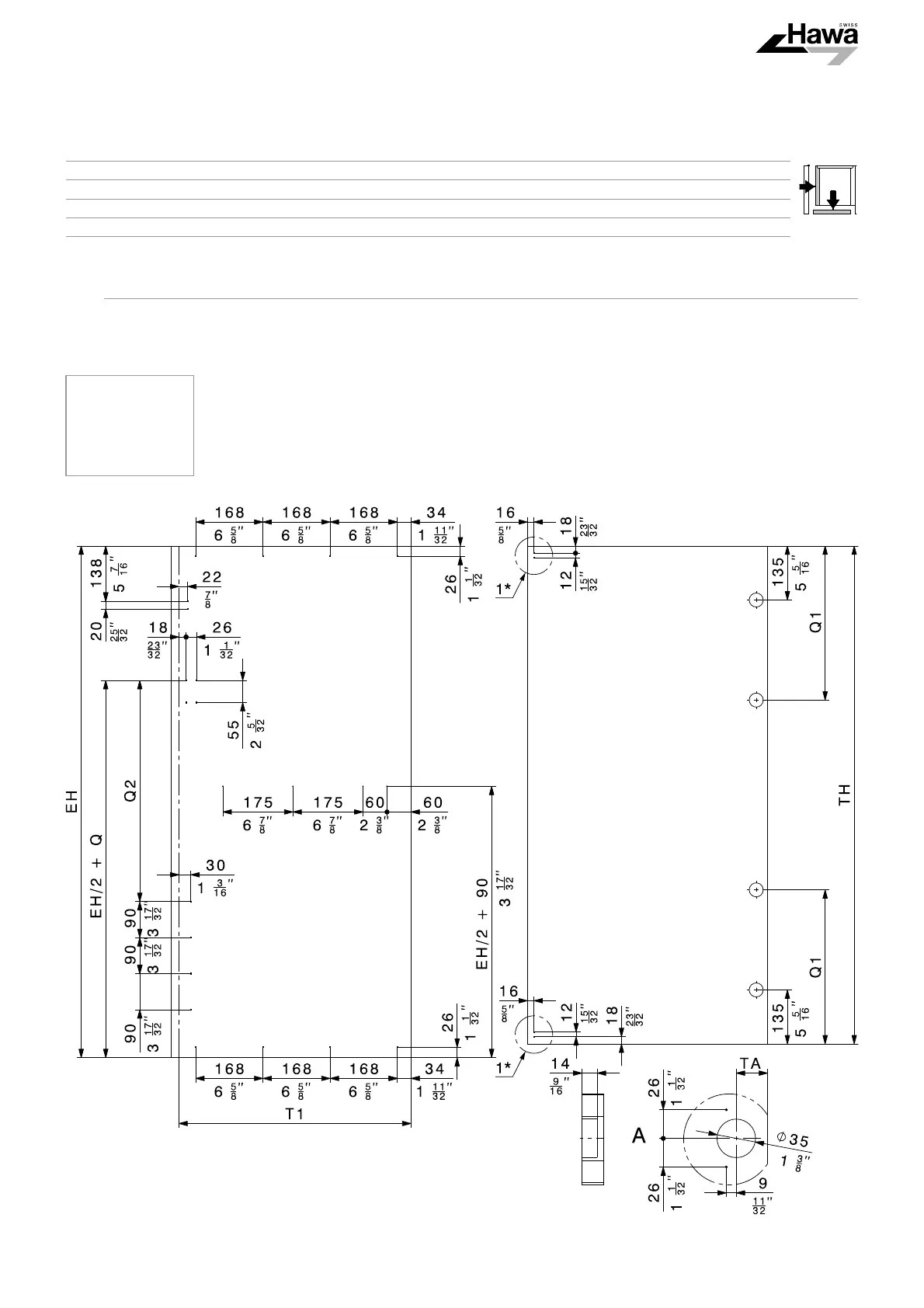

EN Calculation: Drill hole positions
IT Calcolo: Posizioni di foratura
DE
EN
Beschlagsmontageseite / FR Côte de montage de la ferrure
Hardware installation side / IT Lato di montaggio ferramenta
DE Türe / FR Porte
EN Door / IT Anta
1* DE
FR
EN
IT
Nur in Kombination mit HAWA-Folding Concepta, 3-türig, LMB = 2120 mm
Perçages uniquement en combinaison avec le système HAWA-Folding Concepta pour
3 portes, LMB = 2120 mm
Drill holes only in combination with HAWA-Folding Concepta, 3-door, clearance = 2120 mm (6’11 ")
Forature solo in combinazione con HAWA-Folding Concepta, a tre ante, LMB = 2120 mm
Q 675=
Q2 1155=
Q1
TH
2
----- - 483–=
15
32
-----
