6 Elektrischer Anschluss
Zur Messsignalverarbeitung können angeschlossen werden:
Trägerfrequenz‐Messverstärker
Gleichspannungs‐Messverstärker
die für DMS‐Messsysteme ausgelegt sind.
Der Kraftaufnehmer C9B wird mit Vierleiter‐Technik ausgeliefert.
6.1 Anschluss in Vierleiter‐Technik
Der Aufnehmer wird mit einem 1,5 m langen Kabel mit freien Enden geliefert.
1: weiß Messsignal (+)
2: schwarz Speisespannung (-)
4: rot Messsignal (-)
3: blau Speisespannung (+)
Kabelschirm, verbunden
mit Gehäuse

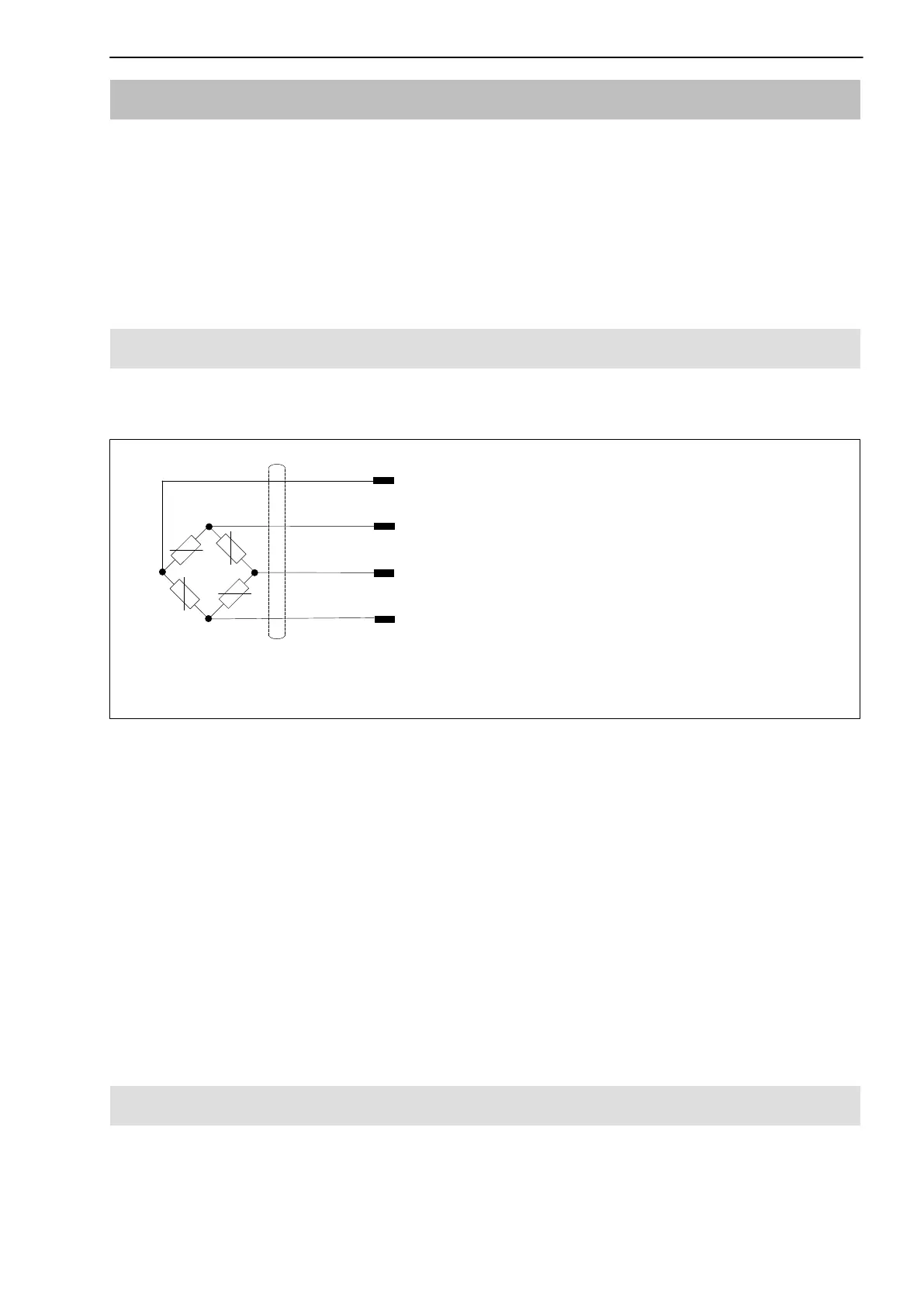

Abb. 6.1: Aufnehmer mit vieradrigem Anschlusskabel
Bei dieser Kabelbelegung ist bei Belastung des Aufnehmers in Druckrichtung
die Ausgangsspannung am Messverstärker positiv. Falls Sie bei Druckbelas
tung des Aufnehmers eine negative Ausgangsspannung am Messverstärker
benötigen, vertauschen Sie die beiden Messsignalleitungen.
Der Schirm des Anschlusskabels ist mit dem Aufnehmergehäuse verbunden.
An Aufnehmer mit freiem Kabelende sind Stecker zu montieren, die den
EMVRichtlinien entsprechen. Die Schirmung ist dabei flächig aufzulegen. Bei
anderen Anschlusstechniken ist im Litzenbereich eine EMVfeste Abschir
mung vorzusehen, bei der ebenfalls die Schirmung flächig aufzulegen ist
(siehe auch HBMGreenlineInformation, Druckschrift i1577).
6.2 Kabelkürzung
Das Kabel kann gekürzt werden, der Einfluss auf den Temperaturkoeffizienten
des Kennwertes oder auf den Kennwert selbst ist gering.
