HBM C9B - 8 Abmessungen

C9B
34
A2088-3.0 en/de/frHBM

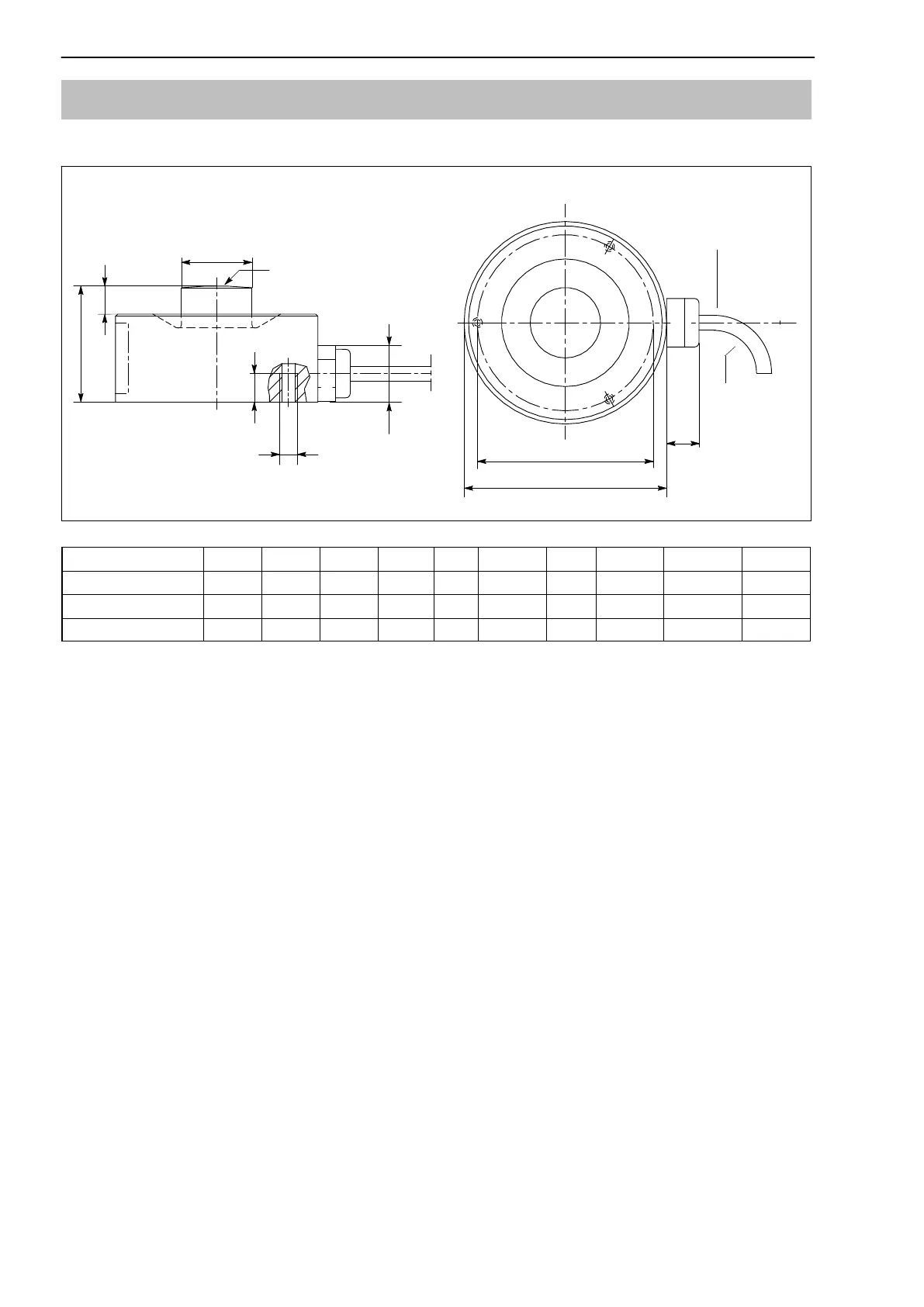

8 Abmessungen
R
∅U
H
B
T
J
G
A
Y
X
Kabel ∅3; 1,5 m lang
min. Biege
radius R10
Abmessungen in mm
Nennkraft C9B A
‐0,1
B G
±
0,1
H J R T U
‐0,1
X Y
50 … 200N 26 15 20,5 3xM3 6 20 2,5 5,5 ca. 10,5 ca. 5,5
0,5 … 20 kN 26 13 22,75 3xM2 3,5 40 1 8 ca.10,5 ca. 5,5
50kN 46 28 40 4xM4 6 80 8 16 ca.10,5 ca. 5,5
