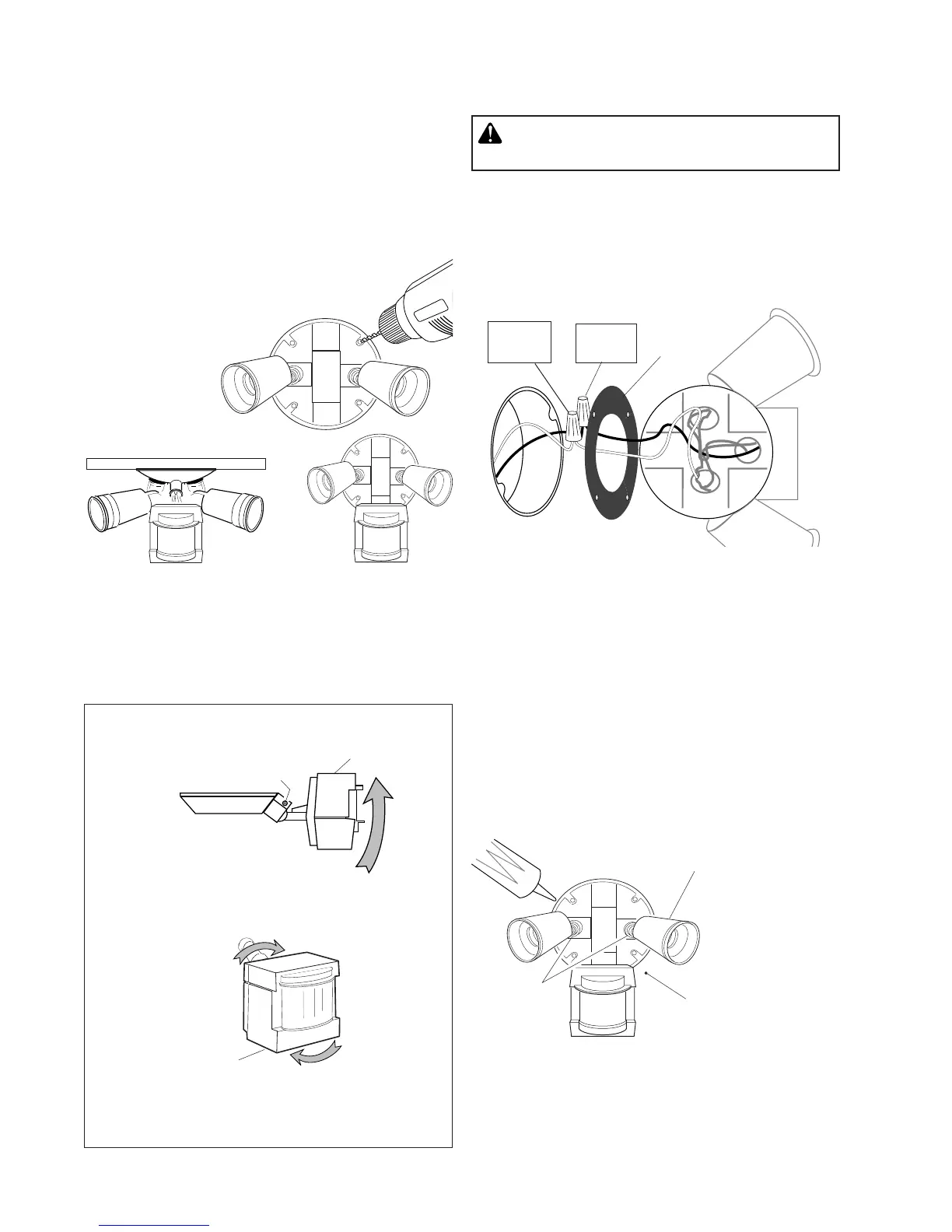

INSTALLATION
Pour faciliter l’installation, choisir un appareil d’éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur.
Pour assurer un rendement maximal, monter l’appareil
d’éclairage environ 2,4 mètres au-dessus du sol. NOTE :
Lorsque le luminaire est installé à une hauteur supérieure
à 8 pi (2,4 m), le fait de diriger le détecteur vers le bas
réduit la portée de la couverture.
Câblage de la Commande D’Éclairage
Montage muralMontage sous
avant-toit
Pour éviter le risque de choc électrique, les commandes
du détecteur doivent être tournées vers le bas.
❒ Aligner la plaque de garde de la commande d’éclai-
rage et le joint à la plaque d’adaptation (s’il y a lieu)
avec la boîte de jonction. Insérer et serrer les vis de
montage.
❒ Si elle n’est pas montée dans un boîter étanche ou
si une plaque d’adaptation est utilisée, calfeutrer
la plaque murale et la surface de montage avec
un scellant au silicone.
Montage de la Commande D’Éclairage
❒ Ajuster les porte-lampes en desserrant les écrous de
blocage, mais ne pas faire tourner les porte-lampes
de plus de 180° par rapport au réglage d’usine. Ne
pas trop serrer les lampes dans les porte-lampes.
Ajuster les douilles de
façon que les lampes
se trouvent à au moins
25 mm du détecteur.
Pour éviter les dommages par l’eau et
les risques de choc électrique, s’assurer
que les douilles de lampe pointent en-
dessous de l’horizontale.
noir /
noir
blanc /
blanc
Garniture
de joint
❒ Percez les trous néces-
saires au montage de la
plaque arrière à la boîte
de jonction.
Pour montage sous avant-toit seulement:
❒ Enlever l’appareil d’éclairage existant.
❒ Faire passer les ls de la commande d'éclairage
par le trou de la garniture.
❒ Torsader les ls de la boîte de jonction avec ceux
de la commande d’éclairage. Les xer ensemble à
l’aide de serre-ls.
❒ Puis faire pivoter le détecteur sur 180° de façon
que les commandes soient tournées vers le bas.
Commandes
Vis De Blocage
❒ Faire pivoter la tête du détecteur en direction du
joint à vis de blocage.
Commandes
écrous de
blocage
Si le détecteur sort de la rotule, desserrer la vis de
blocage et ré-insérer le détecteur dans la rotule et
resserrer la vis.
MISE EN GARDE : Coupez l’alimentation au
disjoncteur ou au fusible.
