13
204020-01

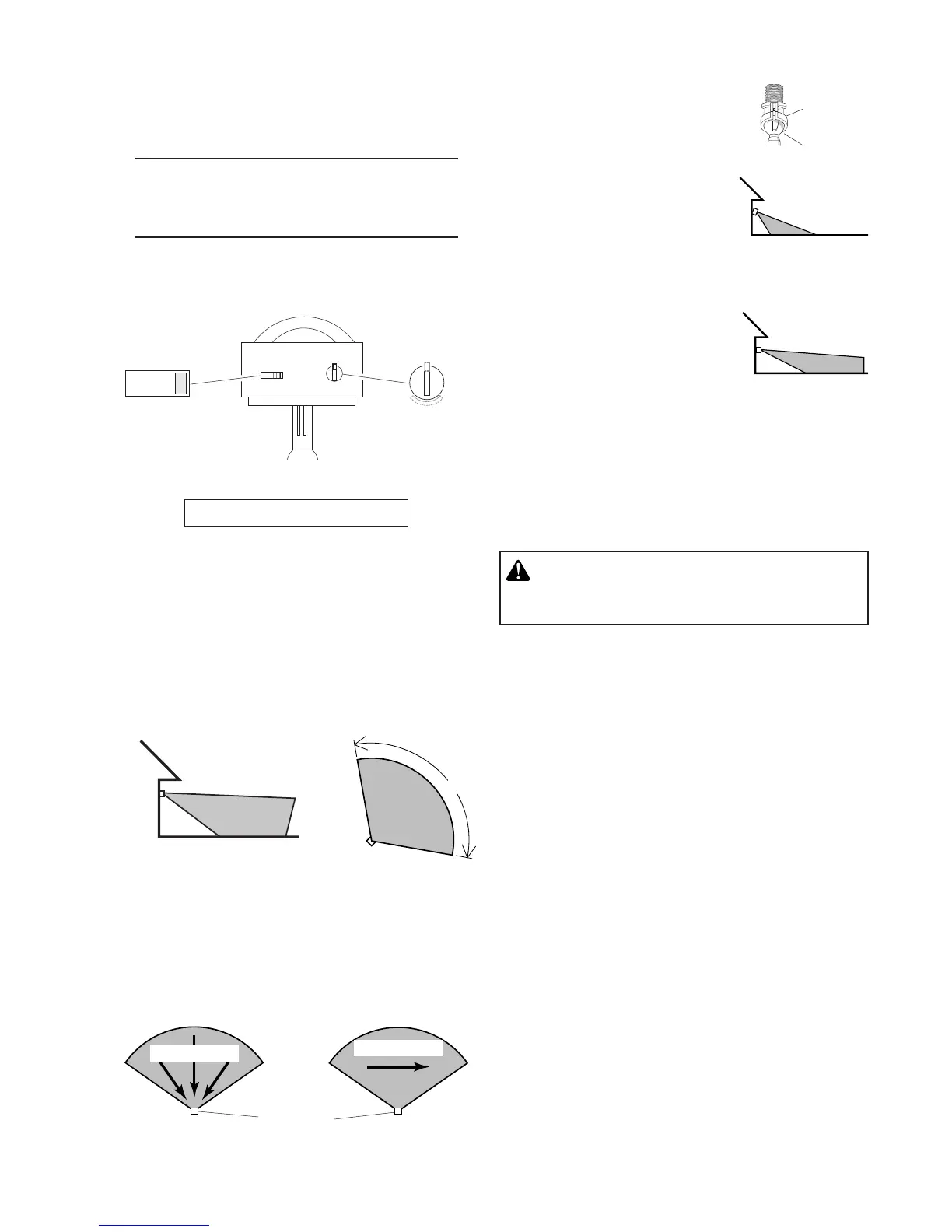

Bas du détecteur
ON-TIME
10 5 1 TEST
MIN MAX
SENS
ESSAIS ET RÉGLAGES
❒ Mettre en circuit le disjoncteur et l’interrupteur
d’éclairage.
NOTE: Le capteur doit se réchauffer 1
1
/
2
minute avant
de pouvoir détecter le mouvement. Lorsque
l’appareil est mis en circuit, attendre 1
1
/
2
minute.
NOTE : Lorsque le luminaire est installé à une hauteur
supérieure à 8 pi (2,4 m), le fait de diriger le détecteur
vers le bas réduit la portée de la couverture.
Le détecteur est moins sensible au mouvement dans
sa direction.
❒ Desserrer la vis de blocage
de la rotule et faire pivoter le
détecteur pour pointer.
❒ Marcher dans la zone de
couverture et noter à quel en-
droit l’éclairage se déclenche.
Déplacer la tête du détecteur
vers le haut, le bas ou le côté
pour modier la zone de cou-
verture. Ne pas permettre au
détecteur d’être à moins de
25 mm des lampes.
❒ Régler la sensibilité (SENSITI-
VITY) selon les besoins. Une
trop grande sensibilité pourrait
causer des déclenchements
intempestifs.
❒ Fixer la tête du détecteur en
position en serrant la vis de
blocage. Éviter de trop serrer
la vis.
❒ Placer l’interrupteur ON-TIME à 1, 5 ou 10
minutes.
FICHE TECHNIQUE
Portée . . . . . . . . . . . . . . . Jusqu’à 18.3 m (60 pi)
[Varie selon la température
ambiante]
Angle de détection . . . . . . Jusqu’à 110°
Charge électrique . . . . . . Jusqu’à deux ampoules in-
candescentes, pour un maxi-
mum de 300 W [maximum de
150 W par support].
Alimentation électrique . . 120 V CA, 60 Hz
Modes de
fonctionnement . . . . . . . . Essai, automatique et priorité
manuelle
Délais . . . . . . . . . . . . . . . . 1, 5 et 10 minutes
Portée . . . . . . . . . . . . . . . Réglable
HeathCo LLC se réserve le doit d’abandonner tout
produit et d’en changer les spécications, en tout temps
et sans contracter quelque obligation que ce soit quant
à l’incorporation de nouvelles caractéristiques aux
produits déjà vendus.
Portée maximale Angle de
couverture maximale
Éviter de pointer l’appareil:
18.3 m
2.4 m
110°
Le moins sensible Le plus sensible
Détecteur
Mouvement
Mouvement
MISE EN GARDE : Risque d'incendie ! Ne pas
pointer les lampes vers une surface combustible
située à moins de 1 mètre.
•
en direction d'objets dont la température change rapidement,
tels que des bouches d'air chaud et des climatiseurs.
De telles sources de chaleur peuvent provoquer des dé-
clenchements intempestifs.
•
vers des endroits où des animaux, des véhicules ou des
passants peuvent déclencher la commande.
•
sur de grands objets clairs à proximité qui rééchissent
la lumière du jour et risquent de déclencher le dispositif
d'arrêt. Ne pas pointer d'autres appareils d'éclairage vers
le détecteur.
Vis de
blocage
Rotule
Pointer le détec-
teur vers le bas
pour réduire la
couverture
Pointer le détec-
teur vers le haut
pour augmenter
la couverture
❒ Tourner la commande de sensibilité (SENS) à la
position intermédiaire et la commande de temps
en circuit (ON-TIME) à TEST.
