HELIX P SIX DSP MK2

11
Um die Installation der P SIX DSP MK2 an ein
Werks- oder Nachrüstradio deutlich zu vereinfa-
chen, kann der Verstärker auch mit Hilfe des op-
tional erhältlichen Easy Plug Kabels (EPC 5) an-
geschlossen werden. Über dieses Kabel wird die
P SIX DSP MK2 mit den Lautsprechersignalen des
Radios versorgt. Zudem muss bei dieser Installati-
on kein Kabel des Werkssoundsystems durchtrennt
werden. Das Easy Plug Kabel nutzt die Hochpegel-
Lautsprechereingänge A - D.
Hinweis: Die Versorgungsspannungsleitungen
des Easy Plug Kabels dürfen unter keinen Um-
ständen zur Spannungsversorgung des Verstär-
kers verwendet werden!
Im Folgenden wird der Anschluss an das Werksra-
dio beschrieben:
1. Nachdem das Radio mit Hilfe der entspre-
chenden Werkzeuge ausgebaut ist, trennen Sie
den Fahrzeugkabelbaum vom Autoradio. Ver-
binden Sie den Fahrzeugkabelbaum anschlie-
ßend mit der Kupplung des Easy Plug Kabels.
Je nach Fahrzeugtyp benötigen Sie hierfür
gegebenenfalls einen fahrzeugspezischen
ISO-Adapter. Eine Liste aller Fahrzeuge und
der eventuell benötigten Adapter nden Sie auf
www.audiotec-scher.com.
2. Verbinden Sie die Stecker des Easy Plug Ka-
bels mit dem Autoradio.
3. Verbinden Sie den Highlevel-Stecker (8-poliger
Stecker) mit den jeweiligen Eingängen des Ver-
stärkers. Der Stromversorgungsstecker (4-po-
liger Stecker) bleibt ungenutzt!
Hinweis: MOST-Bus
Bei einigen Fahrzeugen kann es notwendig sein,
die Lichtleiterverbindung aus dem Original-Radio-
anschlussstecker auszulösen und stattdessen in
den Radio-Stecker eines ISO-Adapters einzuste-
cken. Hierfür ist extra eine Aussparung im ISO-
Adapter vorhanden. Dies ist zwingend bei allen
Fahrzeugen notwendig, die einen Lichtleiteran-
schluss im Originalradiokabelbaum haben.
Anschluss mit Hilfe des „Easy Plug Cables“
Die HELIX P SIX DSP MK2 kann durch die Monta-
ge einer HELIX Extension Card (HEC) um weitere
Funktionen erweitert werden - beispielsweise um
eine Bluetooth
®
Audiostreaming Funktion, einem
weiteren optischen Digitaleingang oder einem op-
tischen Digitalausgang.
Zur Montage einer HEC muss das Seitenblech der
P SIX DSP MK2 demontiert und gegen das der HEC
beiliegende Seitenblech ausgetauscht werden. De-
taillierte Informationen zum Einbau nden Sie in der
Bedienungsanleitung der jeweiligen HELIX Exten-
sion Card.

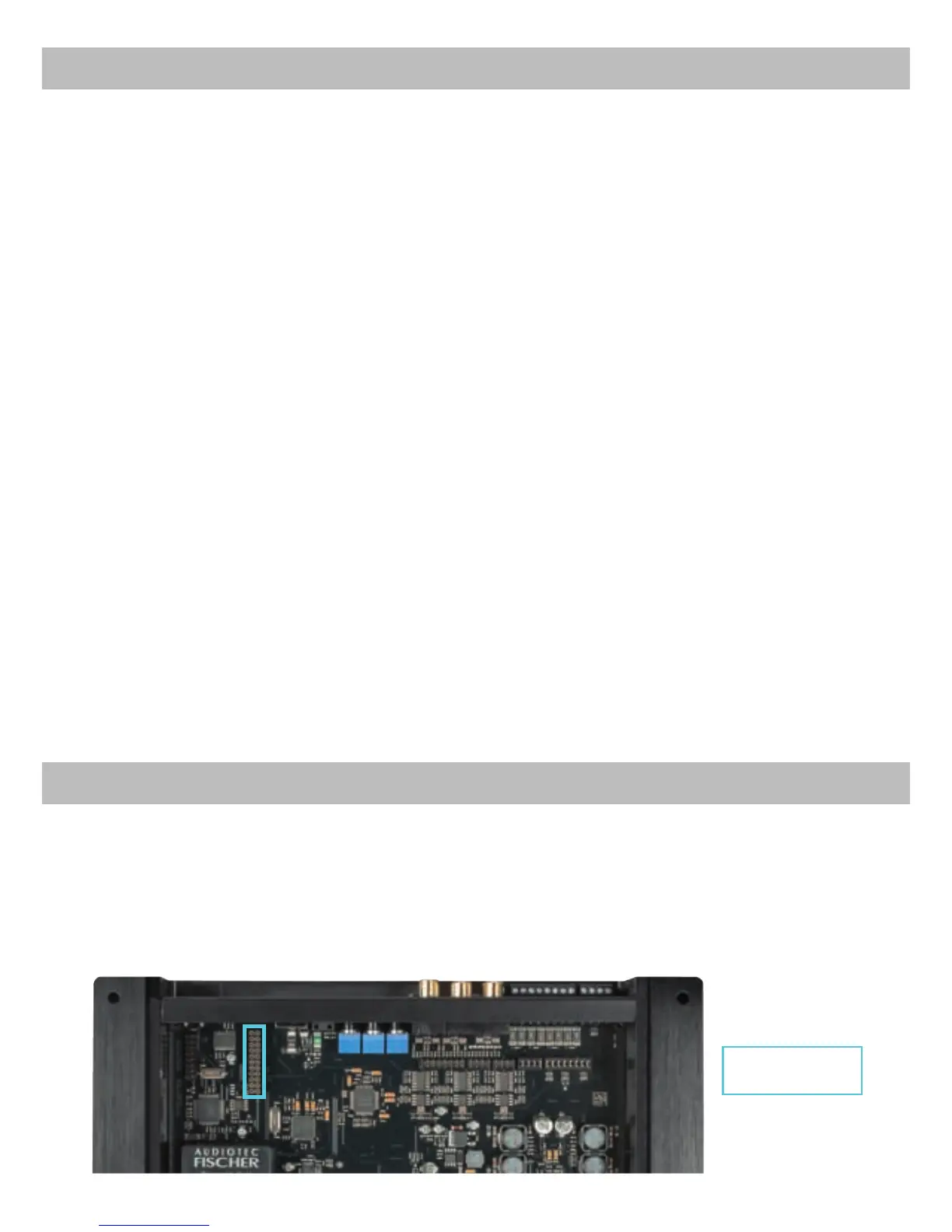

HELIX Extension
Card Slot
HELIX Extension Card Slot (HEC Slot)
