Einbau einer HELIX Extension Card
Der HELIX V TWELVE DSP MK2 Verstärker kann
durch die Montage einer HELIX Extension Card
(HEC) um weitere Funktionen erweitert werden –
beispielsweise um eine Bluetooth
®
Audio Streaming
Funktion, einem weiteren optischen Digitaleingang
oder einen USB Audio-Eingang.
Zur Montage einer HEC muss das Seitenblech der
V TWELVE DSP MK2 demontiert und gegen das
der HEC beiliegende Seitenblech ausgetauscht
werden.
Achtung: Installieren Sie ausschließlich für die
V TWELVE DSP MK2 vorgesehene HEC Module
an der dafür vorgesehenen Position. Die Be-
nutzung eines nicht für das Gerät spezizierten
HEC Moduls oder eine Installation an einer nicht
dafür vorgesehenen Position im Gerät kann zu
Schäden am HEC Modul, dem Verstärker, des
Radios oder anderen angeschlossenen Geräten
führen.
Im folgenden Abschnitt nun die wichtigsten Schritte
zum Einbau und der ersten Inbetriebnahme eines
HEC Moduls:
1. Ziehen Sie zunächst alle Steckverbindungen
vom Gerät ab.
2. Lösen Sie die vier Schrauben (zwei Inbus- und
zwei Kreuzschlitzschrauben) des Seitenblechs
der Geräteseite mit dem USB Eingang und ent-
fernen dieses.
3. Ziehen Sie nun das Bodenblech zur Seite he-
raus.
4. Bereiten Sie das Modul für den Einbau in das
Gerät vor. Informationen dazu entnehmen Sie
bitte der Bedienungsanleitung des jeweiligen
HEC Moduls.
5. Stecken Sie das HEC Modul in den im Gerät
vorgesehenen Sockel (siehe Markierung im

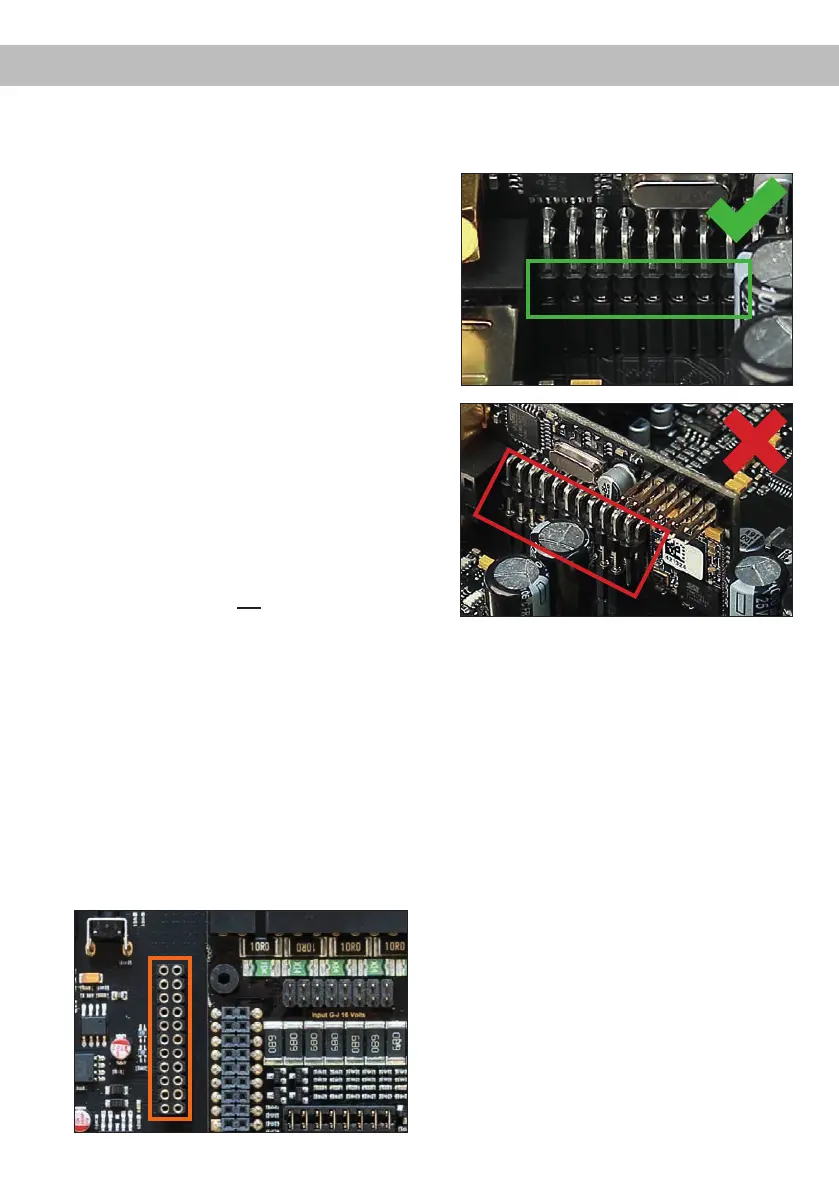

nachfolgenden Bild).
6. Achten Sie auf den richtigen Sitz des HEC Mo-
duls und darauf, dass alle Kontaktstifte vollstän-
dig im Sockel stecken.
7. Schieben Sie das Bodenblech wieder seitlich
in das Gehäuse des Verstärkers. Anschließend
befestigen Sie das neue, dem HEC Modul bei-
liegende Seitenblech mit den Inbus- und Kreuz-
schlitzschrauben.
8. Verschrauben Sie das HEC Modul mit dem
Seitenblech. Genaue Informationen zur Befes-
tigung entnehmen Sie bitte der Bedienungsan-
leitung des jeweiligen Moduls.
9. Schließen Sie alle Steckverbindungen wieder
an das Gerät an.
10. Schalten Sie den Verstärker ein. Das installierte
HEC Modul wird nun automatisch vom Gerät
erkannt und die Status LED des HEC Moduls
leuchtet grün.
11. Das Modul kann nun in der DSP PC-Tool Soft-
ware konguriert werden.
