HELIX V TWELVE DSP MK2

3

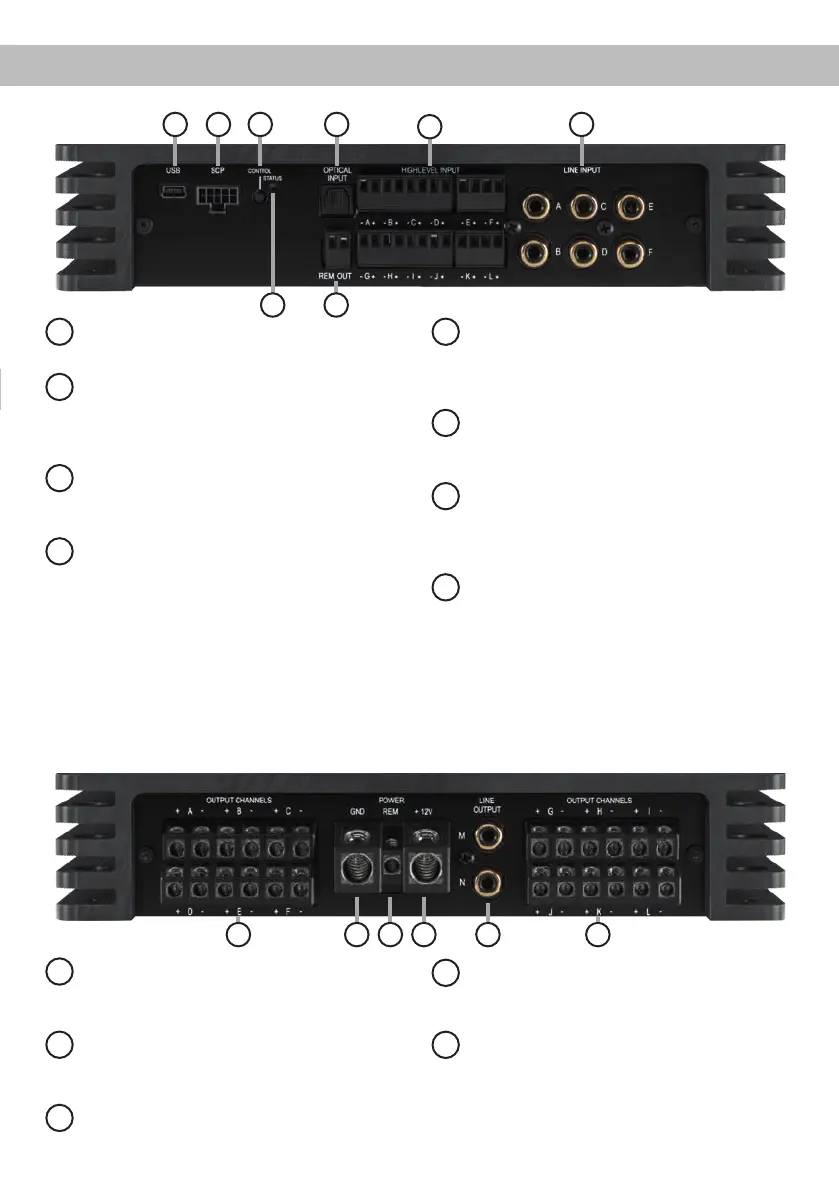

Anschluss- und Bedienelemente
9
Output Channels
Lautsprecherausgänge für den Anschluss
von Lautsprechersystemen.
10
GND
Anschluss des Massekabels (Minuspol der
Batterie oder Fahrzeugchassis).
11
REM
Anschluss für die Remoteleitung des Radios.
12
+12 V
Anschluss für das Versorgungsspannungs-
kabel +12 V der Batterie.
13
Line Output
Vorverstärkerausgänge zum Anschluss
weiterer Verstärker. Zur Einschaltung wei-
terer Verstärker muss der Remote-Ausgang
(Rem. Out) verwendet werden.
9 10 11
12 13 9
1
7
32 4 6
1
USB Eingang
Dient zum Anschluss an den Computer.
2
SCP (Smart Control Port)
Multifunktionsanschluss – dient zum An-
schluss einer Fernbedienung und weiterem
HELIX Zubehör.
.
3
Control Taster
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
4
Optical Input
Optischer Eingang im SPDIF-Format für
digitale Stereosignale.
5
Highlevel Input
Hochpegel-Lautsprechereingang zum An-
schluss von Werksradios oder Radios ohne
Vorverstärkerausgänge.
6
Line Input
Cinch-Eingänge zum Anschluss eines
Vorverstärkersignals.
7
Status LED
Die Status LED zeigt den Betriebszustand
des Verstärkers und dessen DSP-Speichers
an.
8
Rem. Out
Der Remote-Ausgang dient zum Einschalten
weiterer Verstärker. Beide Anschlüsse sind
intern parallel geschaltet.
5
8
