8
räteinneren vorgenommen werden. Die Einstel-
lung erfolgt dabei in zwei Schritten.
1. Voreinstellung der Eingangsempndlichkeit
mit Hilfe der Jumper im Inneren des Geräts.
2. Feineinstellung mit Hilfe der DSP PC-Tool
Software.
Zu 1: Der werkseitig für alle Kanäle voreinge-
stellte Wertebereich der Eingangsempndlich-
keit ist optimal für viele handelsübliche Radios
(Hochpegel 11,3 Volt; Cinch 2,8 Volt).
Sofern Ihre Signalquelle eine maximale Aus-
gangsspannung über 14 Volt liefert - beispiels-
weise wenn ein werkseitig verbauter Verstärker
als Signalquelle dient – müssen alle vier Jum-
per im Inneren des Geräts umgehend auf den
„High Voltage Range“ Bereich (Hochpegel 8 -
32 Volt; Cinch 2 - 8 Volt) gesteckt werden.
Um die Jumperposition zu ändern, muss das
Gerät geönet werden. Dazu entfernen Sie
zunächst die vier Schrauben (zwei Inbus- und
zwei Kreuzschlitzschrauben) des Seitenblechs
mit dem USB-Eingang und nehmen dieses ab.
Ziehen Sie nun das Bodenblech zur Seite he-
raus. Anschließend haben Sie Zugri auf die
Jumper.

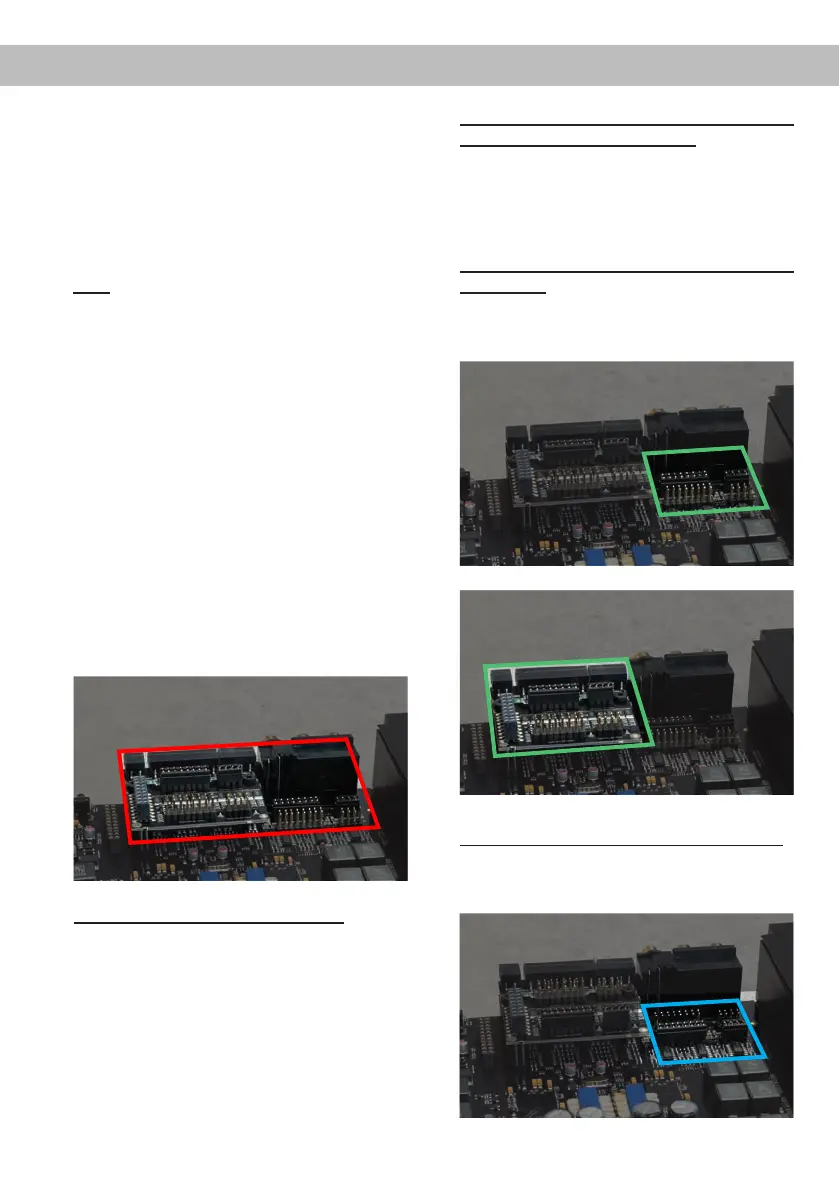

J 3
J 4
J 1
J 2
Übersicht Jumper-Steckpositionen:
Jumper 1 (J 1): Kanal A - D
Jumper 2 (J 2): Kanal E - F
Jumper 3 (J 3): Kanal G - J
Jumper 4 (J 4): Kanal K - L
Um die Position eines Jumpers zu ändern, zie-
hen Sie diesen einfach nach oben hin ab und
stecken ihn auf die gewünschte Position.
Achten Sie darauf, dass der Jumper vollständig
und nicht versetzt eingesteckt ist.
Sollten Sie sich bzgl. der Ausgangsspannung
Ihrer Signalquelle nicht sicher sein, kontaktie-
ren Sie Ihren HELIX Fachhändler.
Jumper-Steckpositionen Low Voltage Range
(werkseitig):
Wertebereich: Highlevel 4 - 16 Volt
Cinch 1 - 4 Volt
J 1
J 2
J 3
J 4
Jumper-Steckpositionen High Voltage Range:
Wertebereich: Highlevel 8 - 32 Volt
Cinch 2 - 8 Volt
J 1
J 2
Einbau und Installation
