Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020
Montage und Inbetriebnahme
21

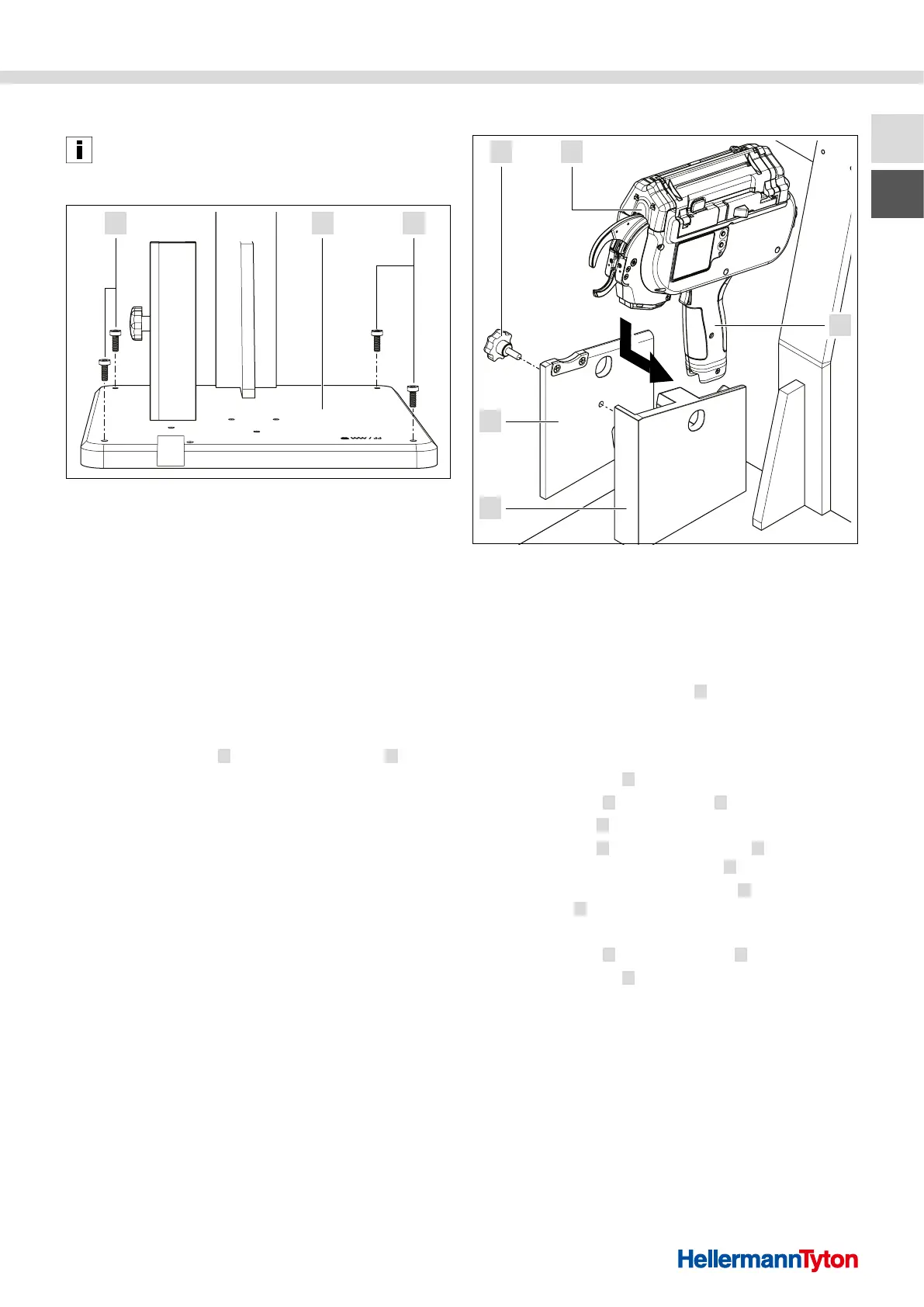

5.4 Tischvorrichtung am Arbeitsplatz installieren
Die Schrauben zur Befestigung der Grundplatte auf dem
Untergrund sind nicht Teil des Lieferumfangs. Der
Betreiber muss je nach Untergrund passende Schrauben
verwenden.
121
Tischvorrichtung am Untergrund fixieren
1 Schrauben
2 Grundplatte
1 Den Arbeitsplatz am Einsatzort überprüfen.
f Die Anforderungen an einen geeigneten Arbeitsplatz
beachten. à„Geeigneter Arbeitsplatz“ auf Seite 20
f Die Technischen Daten, bzgl. der Maße und der
Gewichte, der Tischvorrichtung beachten.
à„Technische Daten“ auf Seite 25
2 Die vormontierte Tischvorrichtung auf einem
geeigneten Untergrund fixieren.
f Die Tischvorrichtung ausrichten.
f Die vier Schrauben
1 durch die Grundplatte 2 in den
Untergrund stecken und handfest anziehen.
f Die Tischvorrichtung auf festen sitz kontrollieren.
; Die Tischvorrichtung ist am Arbeitsplatz montiert.
5.5 Werkzeug einsetzen
54
3
1
2
Werkzeug einsetzen
1 Griffsystem
2 Gehäuse der Werkzeugaufnahme
3 Abdeckung der Werkzeugaufnahme
4 Handschraube
5 Werkzeug Autotool2000CPK
1 Die Abfallbox vom Werkzeug 5 demontieren.
f Die Betriebsanleitung des Autotool2000CPK
beachten.
2 Die Werkzeugaufnahme öffnen.
f Die Handschraube
4 lösen und entfernen.
f Die Abdeckung
3 vom Gehäuse 2 entfernen.
3 Das Werkzeug
5 einsetzen.
f Das Werkzeug
5 mit dem Griffsystem 1 seitlich in das
Gehäuse der Werkzeugaufnahme 2 einsetzen.
f Darauf achten, dass das Griffsytsem
1 des
Werkzeugs 5 bündig aufliegt.
4 Die Werkzeugaufnahme schließen.
f Die Abdeckung
3 auf das Gehäuse 2 aufsetzen.
f Die Handschraube
4 einsetzen und handfest
anziehen.
; Das Werkzeug ist in die Werkzeughalterung
eingesetzt.
