Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020
Bedienung
23
6 Bedienung
Die TischvorrichtungAT2000CPK kann nur zusammen
mit dem Werkzeug Autotool2000CPK bedient werden.
6.1 Werkzeug ein- und ausschalten
f Die Betriebsanleitung des Werkzeuges
Autotool2000CPK beachten.
à Betriebsanleitung des Autotool2000 CPK
6.2 Bandkette in das Werkzeug einführen
f Die Betriebsanleitung des Werkzeuges
Autotool2000CPK beachten.
à Betriebsanleitung des Autotool2000 CPK
6.3 Werkzeug mit Fußschalter bedienen
f Die Betriebsanleitung des Werkzeuges
Autotool2000CPK beachten.
à Betriebsanleitung des Autotool2000 CPK
6.4 Abfallbehälter entleeren
f Den Abfallbehälter regelmäßig entleeren und Abfälle
ordnungsgemäß entsorgen.
; Der Abfallbehälter ist entleert.

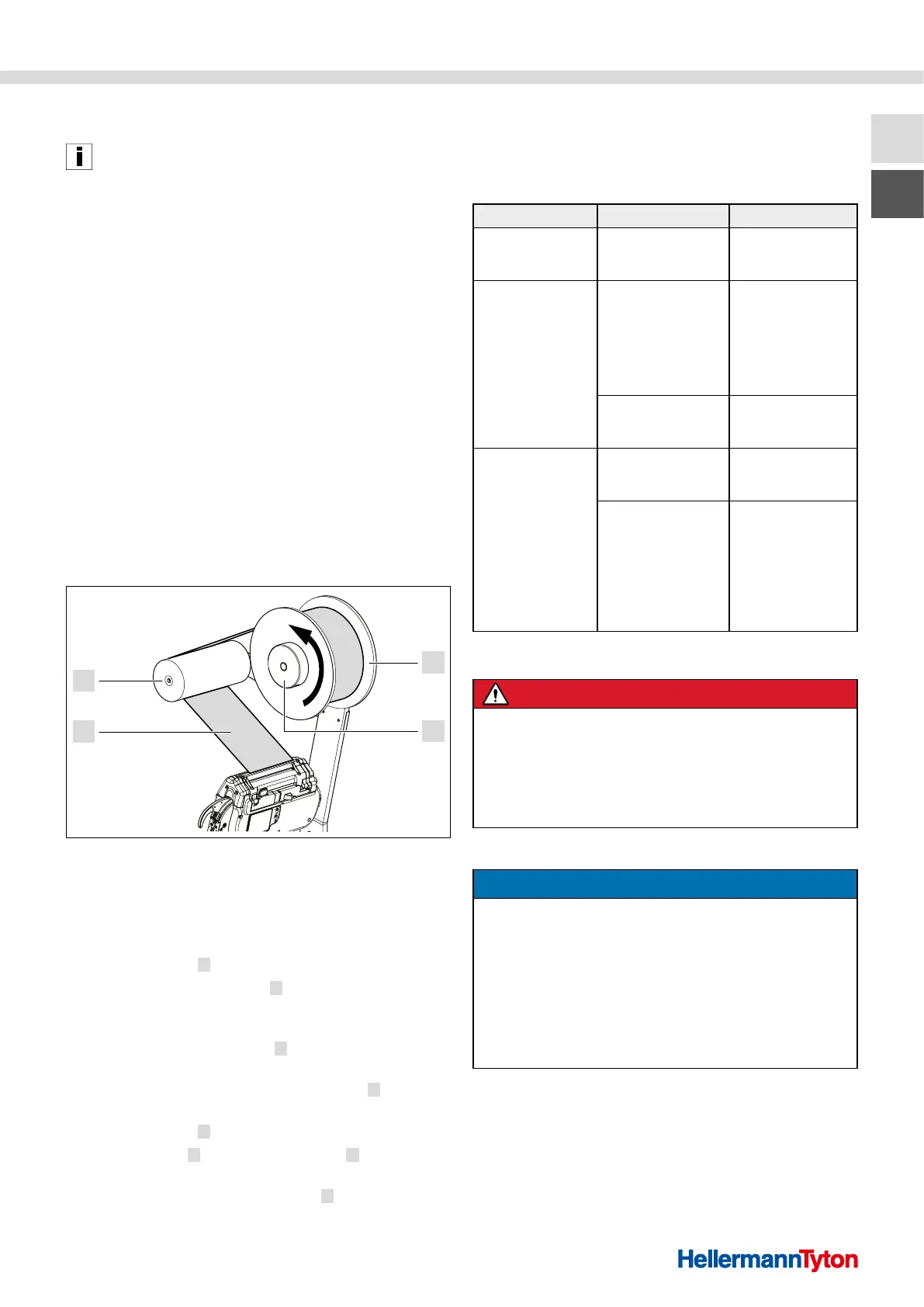

6.5 Leere Kabelbinderspule austauschen
4
3
1
2
leere Kabelbinderspule austauschen
1 Kabelbinderspule
2 Klemmring
3 Bandkette
4 Umlenkrolle
1 Den Klemmring 2 von der Spulenaufnahme abziehen.
2 Die leere Kabelbinderspule
1 von der
Spulenaufnahme entfernen und fachgerecht
entsorgen.
3 Eine volle Kabelbinderspule
1 auf die
Spulenaufnahme schieben.
f Darauf achten, dass die Kabelbinderspule
1 gegen
den Uhrzeigersinn abgewickelt werden kann.
4 Den Klemmring
2 auf die Spulenaufnahme setzen.
5 Die Bandkette
3 über die Umlenkrolle 4 zum
Werkzeug führen.
f Darauf achten, dass die Bandkette
3 nicht verdreht.
; Die Kabelbinderspule ist ausgetauscht.
7 Fehlerbehebung
Die nachfolgende Übersicht hilft, mögliche Störungen
und deren Ursachen zu ermitteln und Maßnahmen
zur Fehlerbeseitigung durchzuführen.
Störung Ursache Behebung
Das Werkzeug
funktioniert nicht.
Die Verkabelung hat
sich gelöst.
f Die Kabel
ordnungsgemäß
anschließen.
Die Kabelbinderspule
lässt sich nicht
abwickeln.
Die Kabelbinderspule
ist in der falschen
Wickelrichtung (im
Uhrzeigersinn)
eingesetzt.
f Die
Kabelbinderspule
mit der
Wickelrichtung
gegen den
Uhrzeigersinn
einsetzen.
Die Spulenbremse ist
zu kräftig eingestellt.
f Die Bremskraft
der Spulenbremse
reduzieren.
Der Materialabfall
wird nicht
ordnungsgemäß
abgeführt.
Der Abfallbehälter ist
voll.
f Den
Abfallbehälter
entleeren.
Die Aussparung in der
Grundplatte ist
verstopft.
f Die Aussparung in
der Grundplatte
von unten auf
mögliche
Verstopfung
kontrollieren.
f Den Materialabfall
entfernen.
8 Instandhaltung
GEFAHR
Lebensgefahr durch Stromschlag!
Bei Kontakt mit spannungsführenden Bauteilen besteht
Lebensgefahr.
f Das Netzgerät vor der Außerbetriebnahme stromlos
schalten
f Das Netzkabel aus der Steckdose ziehen.
8.1 Reinigung
HINWEIS
Mögliche Sachbeschädigung durch ungeeignete
Reinigungsmittel!
Unverträgliche und aggressive Reinigungsmittel können
Oberflächen oder Bauteile beschädigen.
f Nur Reinigungsmittel verwenden, die mit den
Oberflächen und Materialien der Tischvorrichtung,
dem Werkzeug, dem Netzgerät und den Kabeln
verträglich sind.
f Die empfindliche Bauteile zum Schutz abdecken.
1 Das Netzgerät stromlos schalten.
2 Die Tischvorrichtung von Schmutz und Fremdkörpern
bereinigen.
3 Das Netzgerät wieder einschalten.
; Die Tischvorrichtung ist gereinigt.
