Betriebsanleitung • Tischvorrichtung AT2000 CPK • 03/2020 • 106-29020
Montage und Inbetriebnahme
22
5.6 Werkzeug anschließen
1 Das Werkzeug an das Netzgerät anschließen.
f Die Betriebsanleitung des Autotool2000CPK
beachten.
2 Den Fußschalter an das Netzgerät anschließen.
3 Die Verkabelung kontrollieren.
f Darauf achten, dass die Kabel knickfrei verlegt sind.
f Darauf achten, dass das Werkzeug, das Netzgerät und
die Kabelbinderspule nach dem Anschließen noch gut
zugänglich sind.
; Das Werkzeug ist angeschlossen.
5.7 Abfallbehälter montieren
Der Abfallbehälter ist nicht Teil des Lieferumfanges und
muss vom Betreiber individuell angefertigt und montiert
werden.
Die folgenden Punkte für die Anfertigung und
Montage des Abfallbehälters beachten:
f Darauf achten, dass der Abfallbehälter unter der
Aussparung der Grundplatte sitzt.
f Darauf achten, dass der Abfallbehälter ausreichend
dimensioniert ist.
f Darauf achten, dass der Abfallbehälter zur Entleerung,
gut zugänglich ist.
; Der Abfallbehälter ist montiert.
5.8 Kabelbinderspule einsetzen
4
3
1
2

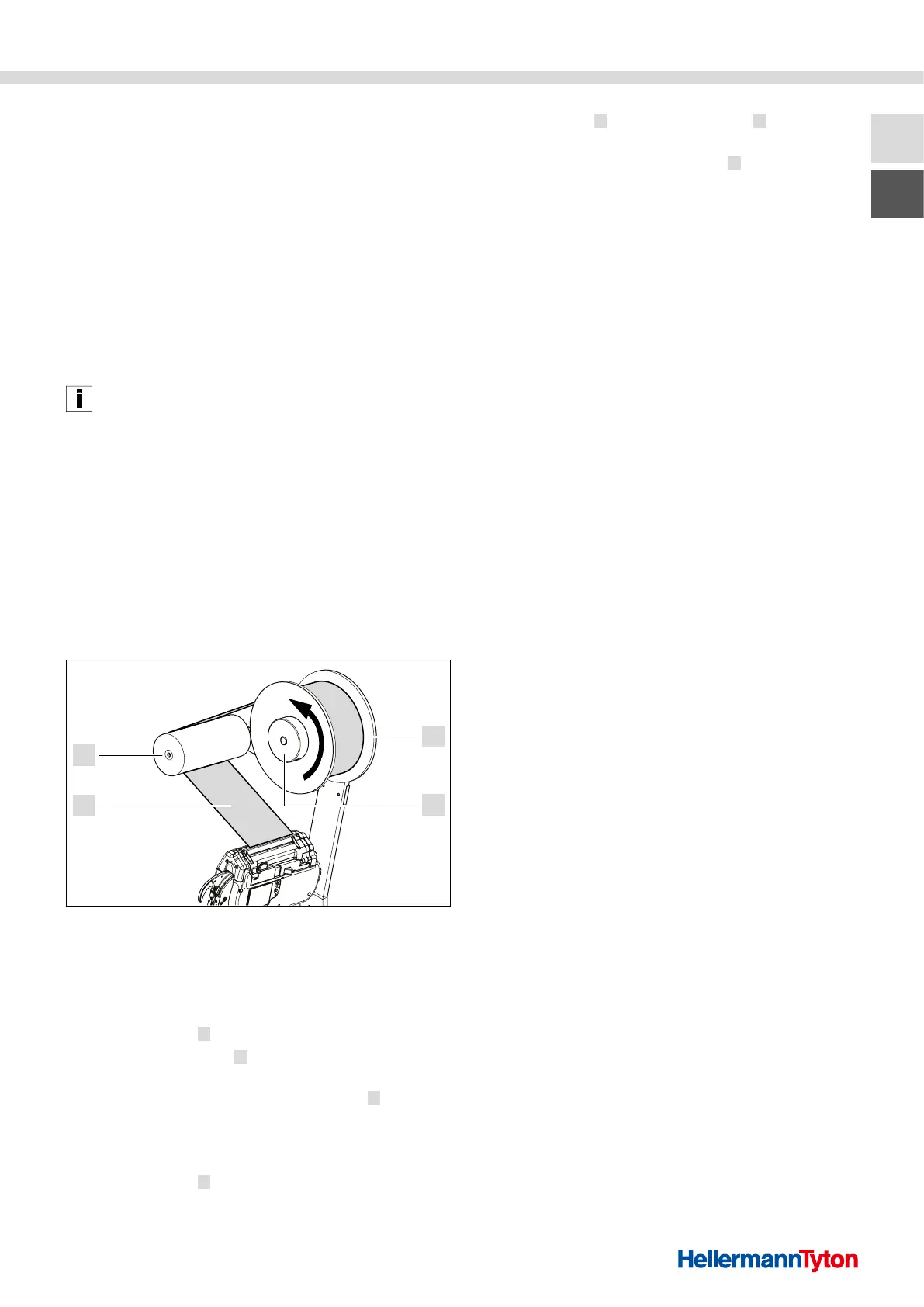

Kabelbinderspule einsetzen
1 Kabelbinderspule
2 Klemmring
3 Bandkette
4 Umlenkrolle
1 Den Klemmring 2 von der Spulenaufnahme abziehen.
2 Die Kabelbinderspule
1 auf die Spulenaufnahme
schieben.
f Darauf achten, dass die Kabelbinderspule
1 gegen
den Uhrzeigersinn abgewickelt werden kann.
f Die Kabelbinderspule drehen, bis diese in die
Spulenbremse einrastet.
3 Den Klemmring
2 auf die Spulenaufnahme setzen.
4 Die Bandkette 3 über die Umlenkrolle 4 zum
Werkzeug führen.
f Darauf achten, dass die Bandkette
3 nicht verdreht.
; Die Kabelbinderspule ist eingesetzt.
5.9 Inbetriebnahme vor jeder Benutzung
Die Inbetriebnahme vor jeder Benutzung dient der
Sicherheit und beinhaltet eine Kontrolle vor und nach
der Bedienung.
f Tischvorrichtung auf Mängel kontrollieren.
f Festgestellte Mängel von Wartungspersonal ggf.
beheben lassen.
f Bedienen Sie die Tischvorrichtung nur, wenn alle
Mängel behoben sind und die Sicherheit gewährleistet
ist.
5.9.1 Kontrolle vor der Bedienung
Führen Sie vor jeder Bedienung die folgenden Schritte
durch:
f Die Verkabelung auf festen Sitz überprüfen.
f Die Abwickelrichtung der Kabelbinderspule
überprüfen.
f Die Funktion des Fußschalters überprüfen.
5.9.2 Kontrolle nach der Bedienung
Führen Sie nach jeder Bedienung die folgenden
Schritte durch:
f Die Tischvorrichtung, das Werkzeug und den
umliegenden Arbeitsplatz säubern.
f Den Abfallbehälter entleeren.
f Die ggf. festgestellten Mängel protokollieren und
melden.
