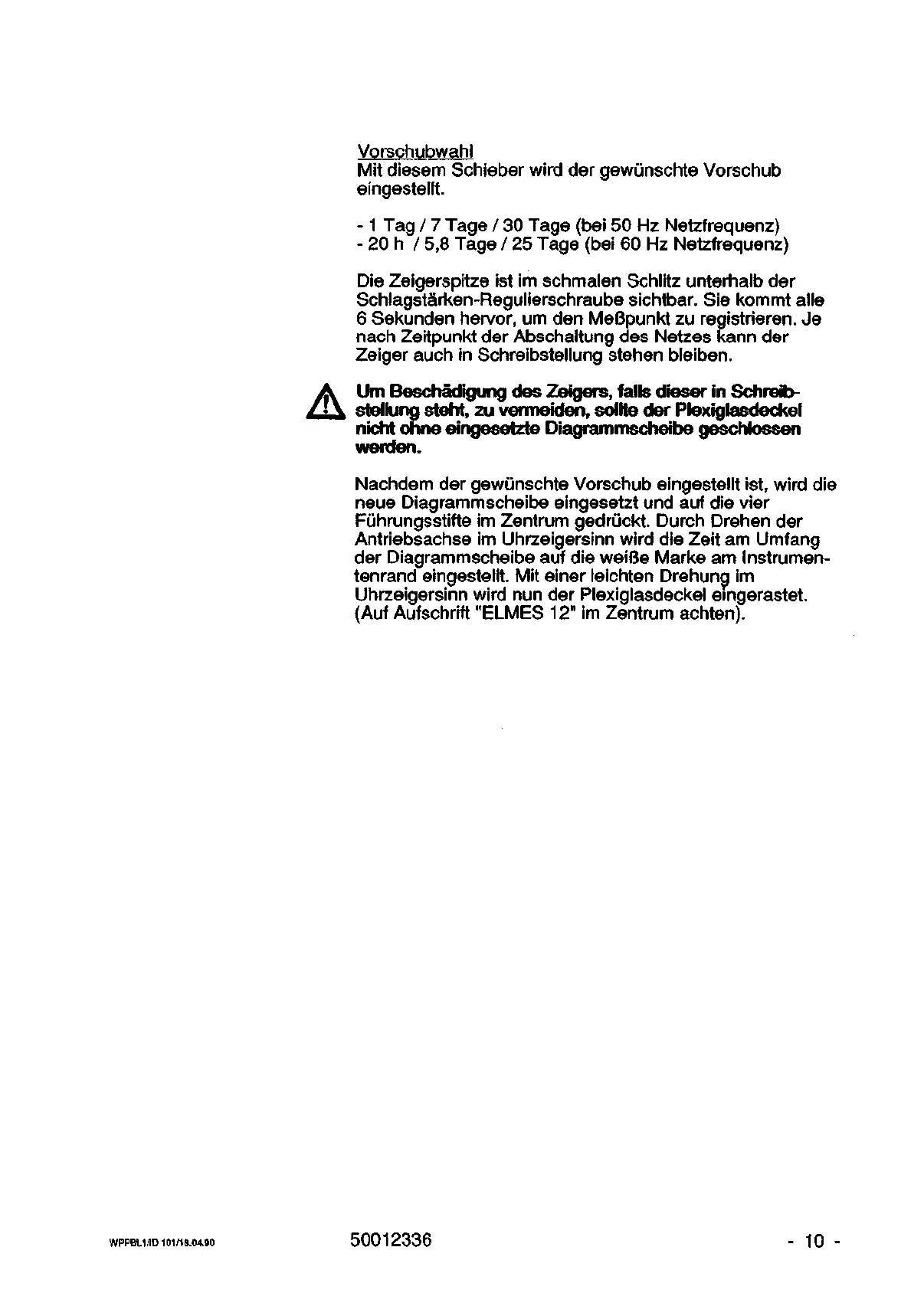

Vorschubwahl
Mit diesem Schieber wird der gewunschte Vorschub
eingestellt.
-1 Tag / 7 Tage / 30 Tage (bei 50 Hz Netzfrequenz)
- 20 h / 5,8 Tage / 25 Tage (bei 60 Hz Netzfrequenz)
Die Zeigerspitze ist im schmalen Schlitz unterhalb der
Schlagstarken-Regulierschraube sichtbar. Sie kommt alle
6 Sekunden hervor, um den MeBpunkt zu registrieren. Je
nach Zeitpunkt der Abschaltung des Netzes kann der
Zeiger auch in Schreibstellung stehen bleiben.
Um Beschadigung des Zeigers, falls dieser in Schreib-
stellung steht, zu vermeiden, sollte der Plexiglasdeckel
nicht ohne eingesetzte Diagrammscheibe geschlossen
wercion.
Nachdem der gewunschte Vorschub eingestellt ist, wird die
neue Diagrammscheibe eingesetzt und auf die vier
Fuhrungsstifte im Zentrum gedruckt. Durch Drehen der
Antriebsachse im Uhrzeigersinn wird die Zeit am Umfang
der Diagrammscheibe auf die weiBe Marke am Instrumen-
tenrand eingestellt. Mit einer leichten Drehung im
Uhrzeigersinn wird nun der Plexiglasdeckel eingerastet.
(Auf Aufschrift "ELMES 12" im Zentrum achten).
WPPBL1/ID
101/1
S.04.90
50012336 - 10 -
