5

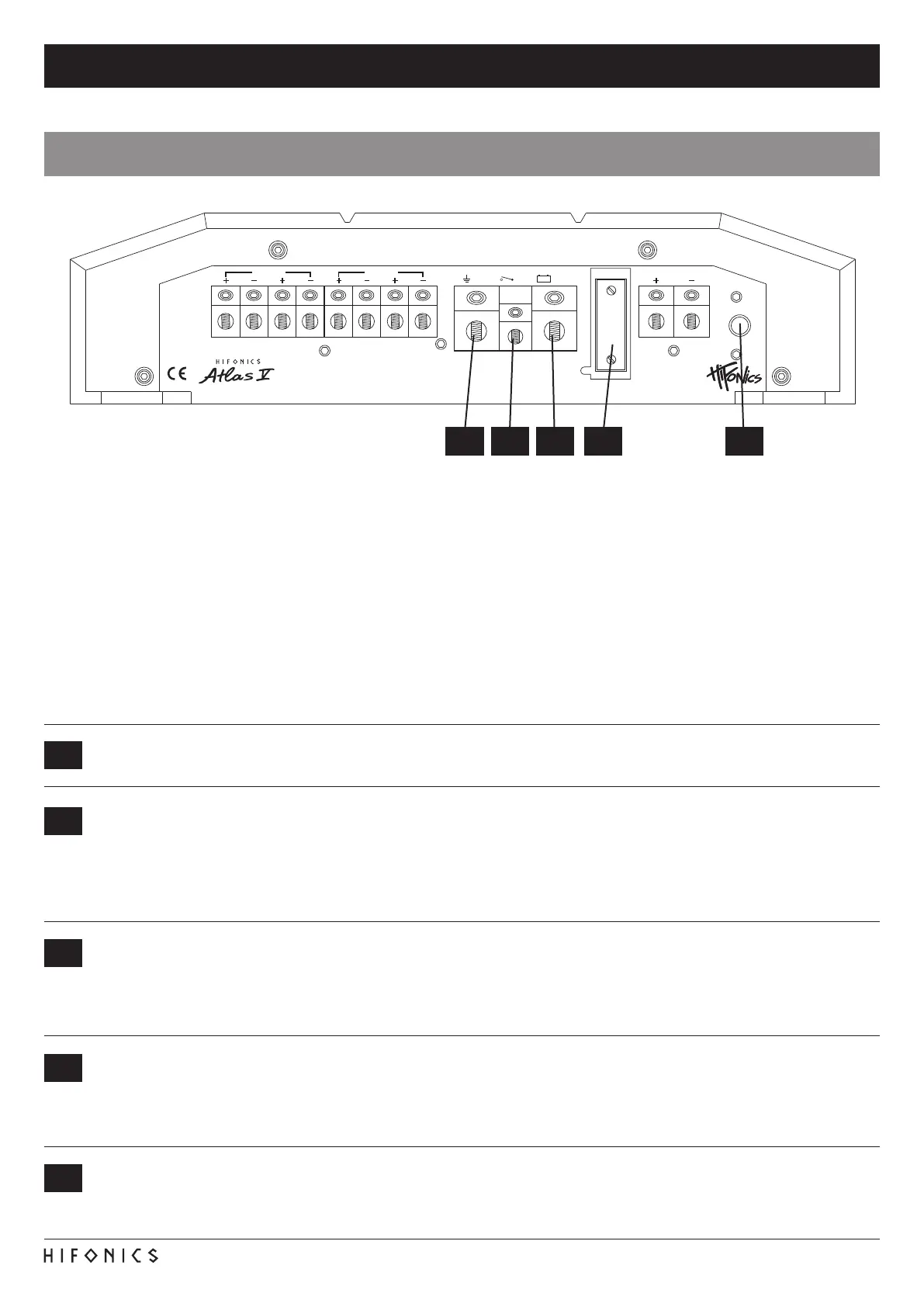

ELEKTRISCHE ANSCHLÜSSE
1
5
2
3
4
INSTALLATIONSHINWEISE
VOR DEM ANSCHLIESSEN
Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf
einen ausreichenden Kabelquerschnitt (mind. 25 mm
2
), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern
und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie
nach der Installation alle Schrauben fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder
Störgeräusche sowie Verzerrungen zur Folge haben.
BELEUCHTUNG DES LOGOS (LOGO)
Mit diesem Tastschalter kann gewählt werden, ob das Logo auf der Oberseite blau oder weiß beleuchtet wird.
GERÄTESICHERUNG (FUSE)
Die integrierten Stecksicherungen schützen das Gerät vor Kurzschlüssen und Überlastung.
MASSEANSCHLUSS (GND)
Verbinden Sie die GND-Klemme des Verstärkers mit einem geeigneten Massepunkt am Fahrzeugchassis. Das Massekabel
sollte möglichst kurz sein und an einem blanken, metallischen Punkt des Fahrzeugchassis angebracht werden. Achten Sie da-
rauf, dass dieser Punkt eine sichere elektrische Verbindung zum Minuspol der Fahrzeugbatterie hat. Überprüfen Sie zudem die
Masseleitung von der Batterie zur Karosserie und verstärken diese wenn nötig. Verwenden Sie zum Anschluss ein ausreichend
dimensioniertes Massekabel (mind. 25 mm
2
). Der Querschnitt sollte dabei genauso groß wie bei der Plusleitung gewählt werden.
EINSCHALTLEITUNG (REM)
Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) oder die Steuerleitung (REM) des Steuergerätes (Autoradio)
mit dem Remote-Anschluss des Verstärkers. Für die Verbindung zwischen dem Remote-Anschluss des Verstärkers und dem
Steuergerät ist ein Kabel mit einem Querschnitt von 0.5 mm
2
ausreichend. Dadurch schaltet sich der Verstärker beim Einschal-
ten des Autoradios automatisch mit ein oder wieder aus.
BATTERIEANSCHLUSS (BATT+12V)
Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol der Fahrzeugbatterie. Verwenden Sie zum Anschluss ein aus-
reichend dimensioniertes Stromkabel (mind. 25 mm
2
) und installieren Sie eine zusätzliche Kabelsicherung. Die Sicherung sollte
sich in Nähe der Batterie benden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen
unter 30 cm liegen. Die Sicherung setzen Sie erst nach Abschluss aller Installationsarbeiten ein.
1 32 4 5
POWER INPUT
FUSE
SPEAKER OUTPUT
BRIDGED
PROTECT
POWER
LP/BPFULLHP
HP/BP LP
CH2CH1
LEVEL
INPUT
X-OVER
CH3/CH4
50Hz 250Hz 150Hz 4kHz
GND +12VREM
BRIDGED
CH4CH3
ARX5005
LEVEL
MIN MAX
FULLHP
X-OVER
CH1/CH2
HP
50Hz 4kHz
LEVEL
MIN MAX
MIN MAX15Hz 55Hz 0dB 18dB
SUB OUTPUT
4CH
35Hz 150Hz
HI
LOW
OFF
ON
CH3
CH4
CH1
CH2
CH5
BASS LEVEL
CONTROLLER
CH5
LEVELSUB SONIC BASS BOOST CH5LP
AUTO TURN ON
(ONLY IN HI LEVEL INPUT MODE)
LINE IN SUB IN
BLUE / WHITE
LOG0
