6
FUNKTIONSHINWEISE

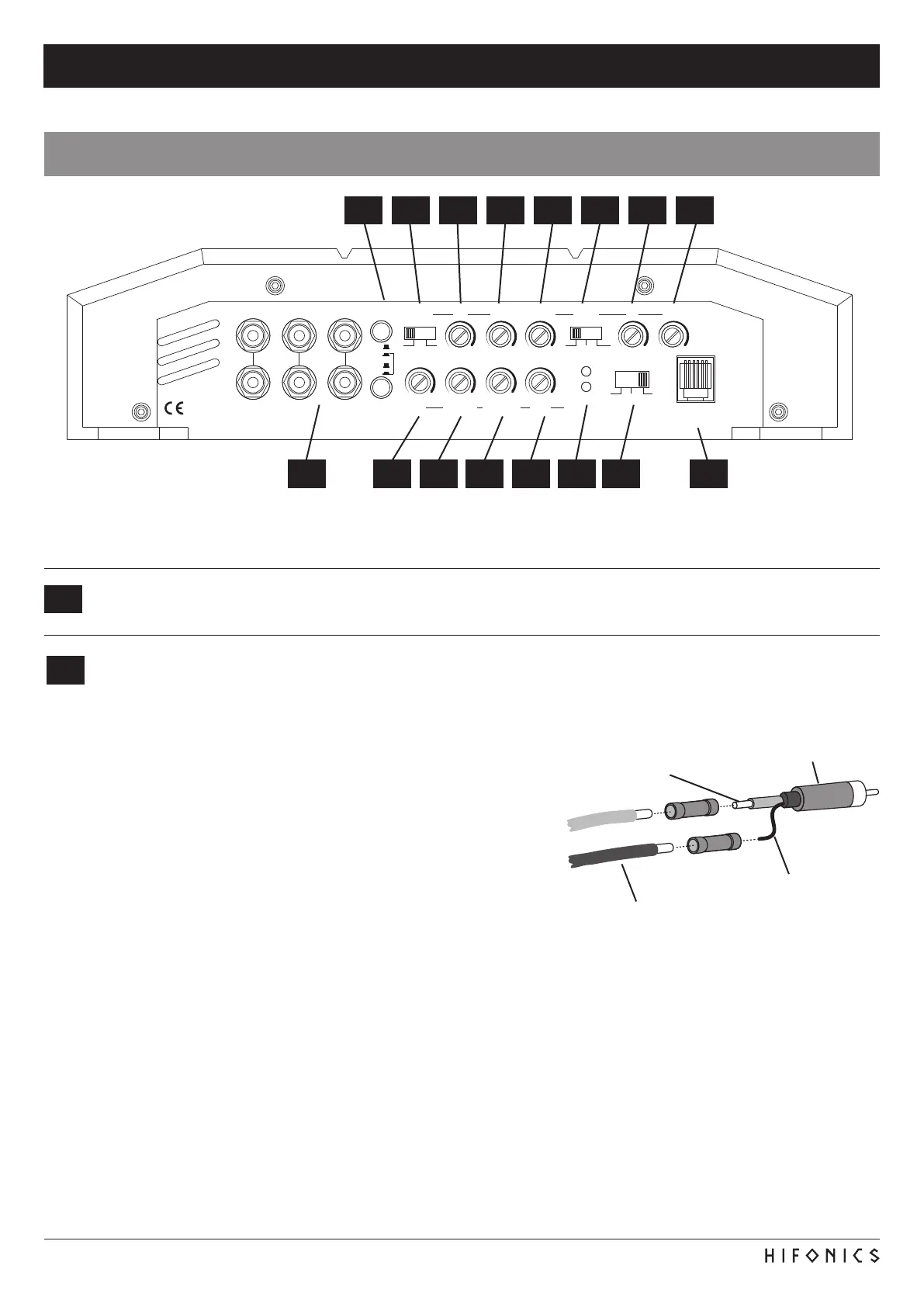

FUNKTIONEN UND BEDIENELEMENTE
1
Die LINE IN/SUB IN-Cincheingänge zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät verbinden.
Beachten Sie dazu die Hinweise unter Abschnitt #15.
1 10 11 12 13 14 15 16
POWER INPUT
FUSE
SPEAKER OUTPUT
BRIDGED
PROTECT
POWER
LP/BPFULLHP
HP/BP LP
LEVEL
INPUT
X-OVER
CH3/CH4
50Hz 250Hz 150Hz 4kHz
5CH
2CH
INPUT MODE
LEVEL
MIN MAX
FULLHP
X-OVER
CH1/CH2
HP
50Hz 4kHz
LEVEL
MIN MAX
MIN MAX15Hz 55Hz 0dB 18dB
4CH
35Hz 150Hz
HI
LOW
OFF
ON
CH3
CH4
CH1
CH2
CH5
BASS LEVEL
CONTROLLER
LEVELSUB SONIC BASS BOOST CH5LP
AUTO TURN ON
(ONLY IN HI LEVEL INPUT MODE)
LINE IN SUB IN
2 3 4 5 6 7 8 9
2
HOCHPEGEL-EINGÄNGE (HI LEVEL INPUTS) & AUTOMATISCHE EINSCHALTFUNKTION (AUTO TURN ON)
Falls Ihr Steuergerät weder über Vorverstärkerausgänge (Cinch/RCA-Ausgänge) noch eine separate Einschaltleitung (wie auf
Seite 5/#3 beschrieben) verfügt, gehen Sie wie folgt vor:
Automatische Einschaltfunktion zum Ein-/Ausschalten des Verstärkers:
Bringen Sie den Tastschalter AUTO TURN ON in die Position ON um die automatische Einschaltfunktion zu aktivieren. Diese
Funktion ist aber nur wirksam, wenn sich auch der Tastschalter INPUT LEVEL in Position HI bendet, der Schalter INPUT MODE
auf Position 2CH steht und an LINE IN CH1 & CH2 ein Hochpegelsignal (Lautsprecherausgänge des Steuergeräts) anliegt.
Beachten Sie dazu die Hinweise unten.
Der Verstärker erkennt nun beim Einschalten des Steuergeräts durch einen sogenannten ”DC Offset” einen Spannungsanstieg
auf 6 Volt an den Hochpegel-Lautsprecherausgängen des Steuergeräts und schaltet dadurch den Verstärker automatisch ein.
Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich der Verstärker von selbst ab.
Hinweis: Die AUTO TURN ON Funktion funktioniert prinzipiell mit 90% aller Steuergeräte, da diese ”High Power”-Ausgänge
besitzen. Mit einigen wenigen älteren Autoradios kann die AUTO TURN ON Funktion nicht genutzt werden.
Der Anschluss für die Einschaltleitung des Verstärkers (Seite 5#3, REM) kann nun dafür genutzt werden, weitere Verstärker mit
einem Einschaltsignal zu versorgen. Verbinden Sie einfach die REM-Anschlüsse der beiden Verstärker und sorgen Sie dafür,
dass sich der andere Verstärker im ”normalen” Einschaltmodus bendet, d.h. das die AUTO TURN ON Funktion deaktiviert ist.
Hochpegel-Lautsprecherkabel als Signaleingang:
Verwenden Sie hierfür den optional erhältlichen Adapter HF-HLA von
HiFonics (siehe S. 14). Dieser ist optimal an den Verstärkereingang
angepasst und enthält zudem eine Schutzfunktion für den Lautspre-
cherausgang des Steuergeräts (Autoradio).
Alternativ können Sie die Enden der Lautsprecherkabel des Steuerge-
räts an handelsübliche Cinch/RCA-Stecker (separat erhältlich) anlöten.
Verbinden Sie diese dann mit den LINE IN Eingängen am Verstärker.
Die HOCHPEGEL-EINGÄNGE können auch unabhängig der AUTO
TURN ON-Funktion betrieben werden, wenn eine Einschaltleitung
vom Steuergerät vorhanden ist.
+
–
LAUTSPRECHER-
KABEL
ERDUNG/
ABSCHIRMUNG
ZUM LINE IN AM
VERSTÄRKER
KABELSEELE
