Hilti TE 70-AVR Manual

*2063040*
2063040 한국어 161

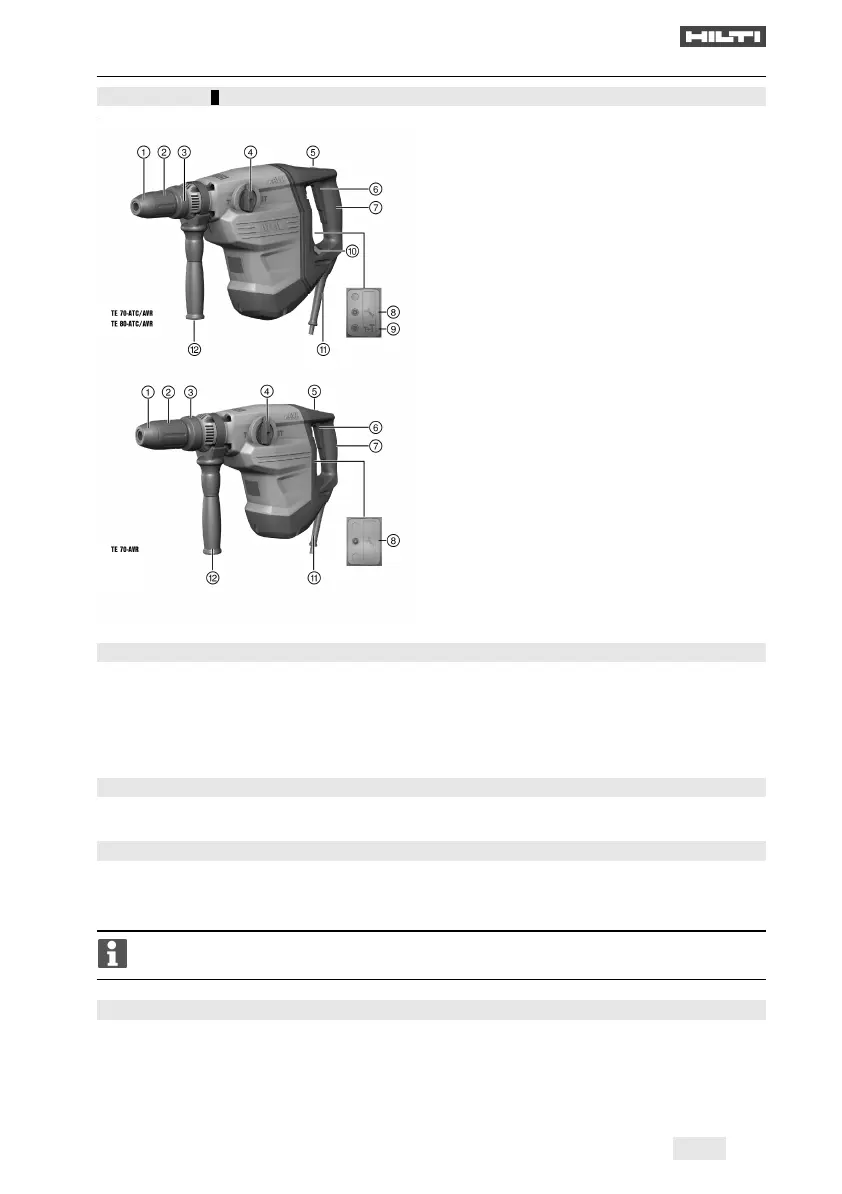

3 제품 설명
3.1 제품 개요 1
@
더스트 캡
;
척 아답타
=
공구 잠금장치
%
기능 선택 스위치
&
컨트롤 스위치 잠금버튼
(
컨트롤 스위치
)
손잡이
+
서비스 표시기
§
반출력용 표시기(ATC-버전만 해당)
/
반출력용 버튼(ATC-버전만 해당)
:
전원 케이블
∙
측면 손잡이
3.2 규정에 맞는 사용
기술된 제품은 공압식 콤비 해머를 갖춘 전기 구동식 로타리 함마 드릴입니다. 이 기기는 콘크리트, 조적벽돌,
목재 및 금속 드릴링 작업에 적합합니다. 더불어 석재에 가벼운 치즐링 작업에서부터 중간 정도의 치즐링 작업
을 할 때, 그리고 콘크리트에서 마무리작업을 할 때에도 이 제품을 사용할 수 있습니다.
특별한 조건하에서 제품을 교반에 사용할 수도 있습니다.
▶ 형식 라벨에 제시되어 있는 정격 전압과 정격 주파수로만 기기를 작동시켜야 합니다.
3.3 AVR 옵션
이 제품에는 진동을 현저하게 줄여주는 Active Vibration Reduction (AVR) 시스템이 장착되어 있습니다.
3.4 ATC
기기에는 전자 제어식 급속 차단장치 ATC (Active Torque Control)가 장착되어 있습니다.
공구 비트가 막히거나 또는 끼어 움직이지 않게 되면, 기기는 제어되지 않은 상태에서 갑작스럽게 반대 방향으
로 돌아갑니다. ATC는 기기의 이러한 갑작스런 회전 움직임을 감지하고 즉시 기기의 전원을 차단합니다.
올바르게 작동하려면 기기가 회전할 수 있어야 합니다.
급속 차단이 이루어지면 컨트롤 스위치에서 손을 떼었다가 다시 눌러 기기의 전원을 다시 켜십시오.
3.5 서비스 표시기
본 제품은 램프 신호가 있는 서비스 표시기가 장착되어 있습니다.

Hilti TE 70-AVR Specifications

General

Category	Power Tool
Type	Rotary Hammer
Single Impact Energy	11.5 J
Hammer Drilling Diameter Range	12 - 40 mm
Drilling Diameter Range (Hammer Drill Bits)	12 - 40 mm
Dust Removal Module Available	Yes
Power Source	Corded Electric
Voltage	230 V
Drilling Mode	Hammer drilling, chiseling
Vibration Reduction	Active Vibration Reduction (AVR)
Drilling Diameter Range (Hollow Drill Bits)	40 - 100 mm
Full Hammering Frequency	3510 impacts/minute
Blows Per Minute	2760 BPM
Sound Pressure Level	91 dB(A)
Tool Chuck Type	SDS-max
Tool Holder	SDS-max
Vibration Level	9.6 m/s² (Hammer drilling into concrete)
