第 2 章 測定方法
各部の名称と機能 :
(1) ファンクションスイッチを絶縁抵抗レンジにセットします。
(2) テストリードの先端を短絡します。
MEASURE キーを押し、指針が 0 MΩ を指示することを確認
します。
2.3 L9788-10 スイッチ付きリードを
使用する
L9788-10 を絶縁抵抗計に接続した場合も、本体の MEASURE
キーは有効となっています。L9788-10を本体に接続した状態で、
本体の MEASURE キーを押しても試験電圧が出力されますの
でご注意ください。
ライト
本体のメータライトと連動します。
MEASURE キー
絶縁抵抗測定のときに押します。本体の活
線警告表示と連動して赤色に点灯します。

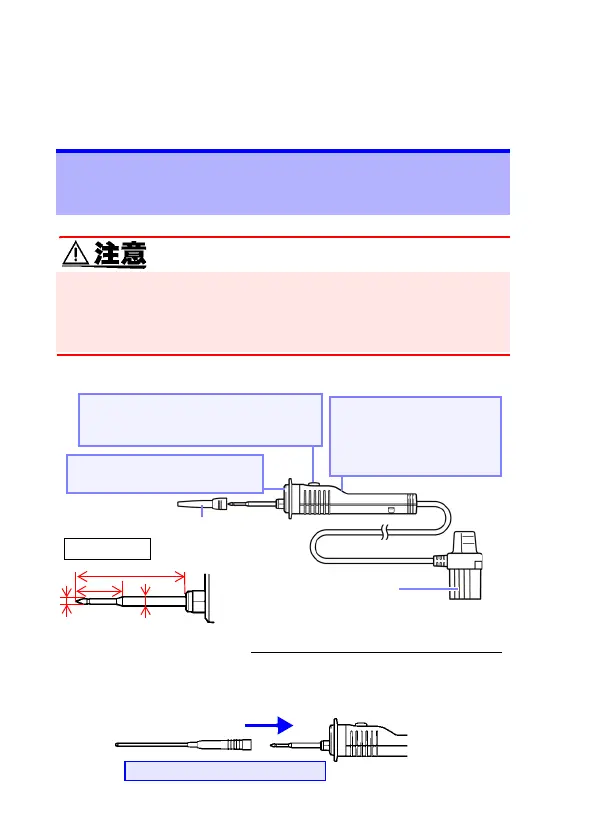

先端拡大図
プラグ
キャップ
35
16
単位：mm
φ3.0
φ1.8
L9788-92 ブレーカピンの接続
L9788-10 のキャップを外してから、ブレーカピン（L9788-92）を取り付けて
ください。
奥までしっかり差し込んでください
判定表示器
*
コンパレータの判定結果を表
示します。PASS のときは緑
色、FAIL のときは赤色に点灯
します。
* 判定表示器は、デジタル形の IR4050 シリーズ と
組み合わせたときに、判定結果を表示します。
アナログ形の
IR4000 シリーズでは動作しません。
