ADVERTENCIA: El tope guía paralelo deberá alinearse con
la cuchilla de modo que la madera no se
bloquee y provoque retrocesos. De lo
contrario, podrían ocurrir lesiones personales
graves.
ADVERTENCIA: Asegúrese de reinstalar la protección de la cuchilla y los seguros anti-retroceso
inmediatamente después de efectuar ajustes que requieran su extracción. Si no tiene
en cuenta esta instrucción podrían producirse lesiones personales graves.
ADVERTENCIA: Asegúrese de reinstalar la protección de la
cuchilla inmediatamente después de efectuar
ajustes que requieran su extracción. Si no
tiene en cuenta esta instrucción podrían
producirse lesiones personales graves.
PRECAUCIÓN: Desconecte la sierra. Quite la protección de
la cuchilla y los seguros anti-retroceso. Levante
la cuchilla girando la perilla de ajuste de altura.
PRECAUCIÓN: El ajuste debe ser correcto. De lo contrario,
el retroceso podría provocar lesiones graves
y la imposibilidad de efectuar cortes precisos.
A
D
B
C
C
PARA CHEQUEAR/AJUSTAR:
• Coloque la escuadra de carpintero (A) al lado de la cuchilla (B),
y desbloquee la palanca de bloqueo de las barras de tope (C)
para subir el tope guía paralelo (D) hasta la escuadra.
• Bloquee la palanca de bloqueo de las barras de tope (C) y anote
la medición en la escala de aserrado al hilo.
• Mueva el tope hacia atrás y gire la escuadra de carpintero (A) 180°
para chequear el otro lado.
• Si las dos mediciones son diferentes, afloje los tornillos de
posición (E) en los polos de extensión y alinéelo.
• Apriete otra vez los tornillos de posición con la llave hexagonal
de 4 mm (incluida). Revise la alineación tras apretar de nuevo
los tornillos de posición.
• Reinstale la protección de la cuchilla y los seguros anti-retroceso.
• Efectúe dos o tres cortes de prueba usando sobras de madera.
Si los cortes no se efectúan, repita el proceso.
NO afloje los tornillos de posición para este ajuste hasta que haya
revisado la alineación con una escuadra para asegurarse de que
debe realizar ajustes. Una vez aflojados los tornillos, los elementos
deberán restablecerse.
La alineación del tope guía paralelo y la cuchilla se efectúa en fábrica y, en la mayoría de los casos, no
necesitará ajustes. Sin embargo, la alineación deberá revisarse tras instalar la cuchilla o antes de efectuar
cortes y podrá ajustarse si fuera necesario. Si el tope guía paralelo no está alineado con la cuchilla, deberá
ajustarlo.

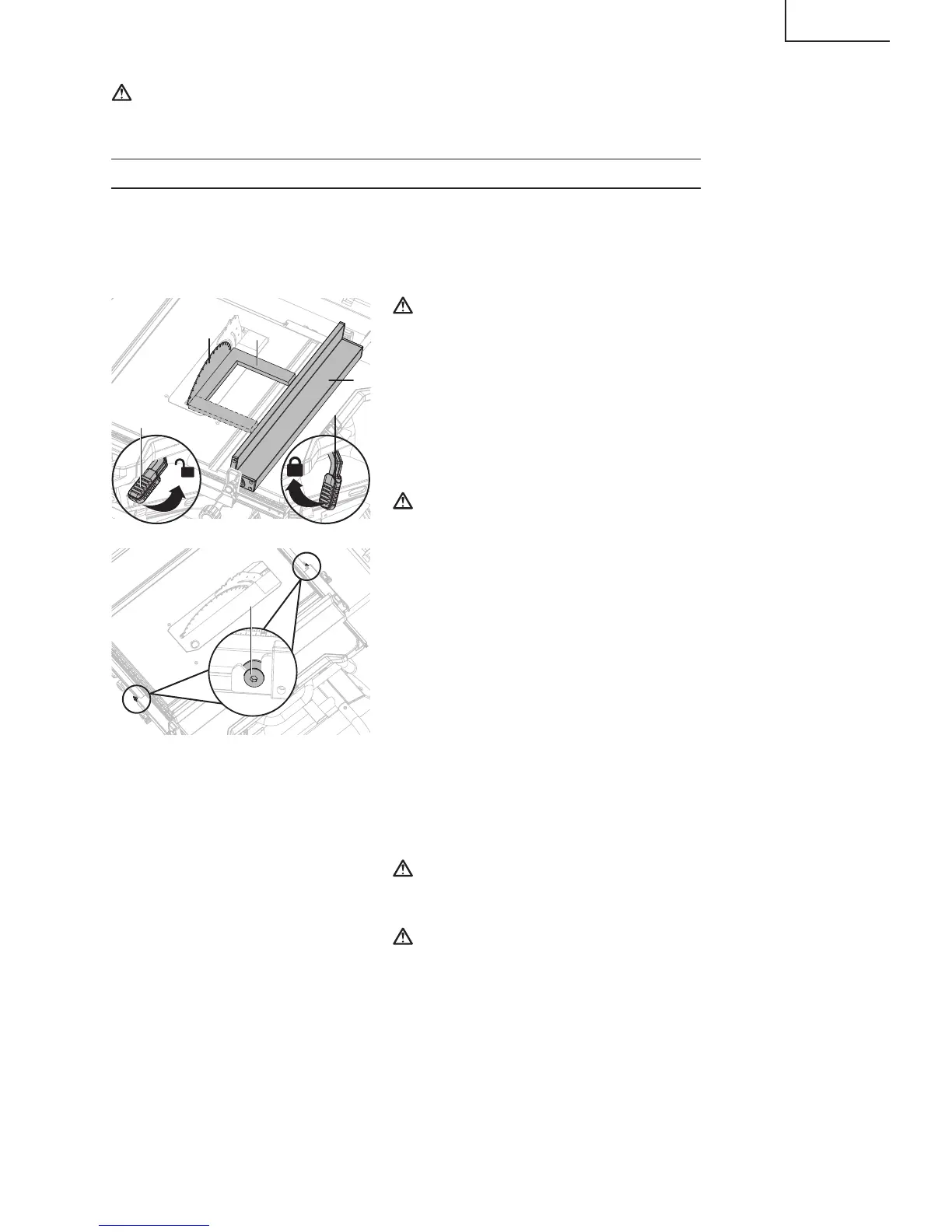

ALINEACIÓN DEL TOPE GUÍA PARALELO CON LA CUCHILLA (FIG. 30a-30b)
131
Español
Fig. 30a
Fig. 30b
E
