PRECAUCIÓN: El ajuste del bisel deberá detenerse en 45° y 90°
para facilitar el uso.
ADVERTENCIA: Asegúrese de reinstalar la protección de la
cuchilla y los seguros anti-retroceso
inmediatamente después de efectuar ajustes
que requieran su extracción. Si no tiene en
cuenta esta instrucción podrían producirse
lesiones personales graves.
PARA CHEQUEAR EL BISEL A 90° (0°):
• Apague y desconecte la sierra.
• Levante la cuchilla hasta la altura máxima girando la perilla de
ajuste de altura hacia la derecha.
• Quite los seguros anti-retroceso y la protección de la cuchilla.
• Con una escuadra de carpintero (A), ajuste la cuchilla (B)
exactamente en 90°.
• Si la cuchilla detiene el biselado antes de llegar a 90°, afloje el
tornillo de ajuste de parada en 90° (C) (ubicado en la parte izquierda
del inserto de la mesa) y ajústelo en 90°.
• Con la cuchilla ajustada en 90°, gire lentamente el tornillo de
ajuste de parada en 90° (C) hasta que sienta resistencia. Bisele
la cuchilla para alejarla de los 90° y hacia atrás hasta la parada.
• Mida de nuevo el ángulo y repita el ajuste de parada hasta que
la cuchilla se detenga a 90°.
PARA CHEQUEAR EL BISEL A 45°:
• Apague y desconecte la sierra.
• Levante la cuchilla hasta la altura máxima girando la perilla de
ajuste de altura hacia la derecha.
• Quite los seguros anti-retroceso y la protección de la cuchilla.
• Con una escuadra triangular (D), ajuste la cuchilla (B) exactamente
en 45°.
• Si la cuchilla detiene el biselado antes de llegar a 45°, afloje el
tornillo de ajuste de parada en 45° (E) (ubicado en la parte derecha
del inserto de la mesa) y ajústelo en 45°.
• Con la cuchilla ajustada en 45°, gire lentamente el tornillo de
ajuste de parada en 45° (E) hasta que sienta resistencia. Bisele la
cuchilla para alejarla de los 45° y hacia atrás hasta la parada.
• Mida de nuevo el ángulo y repita el ajuste de parada hasta que
la cuchilla se detenga a 45°.
Esta sierra tiene paradas positivas que posicionarán rápidamente la cuchilla de sierra a 90° (0°) o 45° con
respecto a la mesa. El ángulo de la sierra se ajusta en fábrica y, a menos que se produzcan daños durante
el envío, no necesitará ajustarse durante el ensamblaje. Tras el uso prolongado de la herramienta, es posible
que deba revisarse.

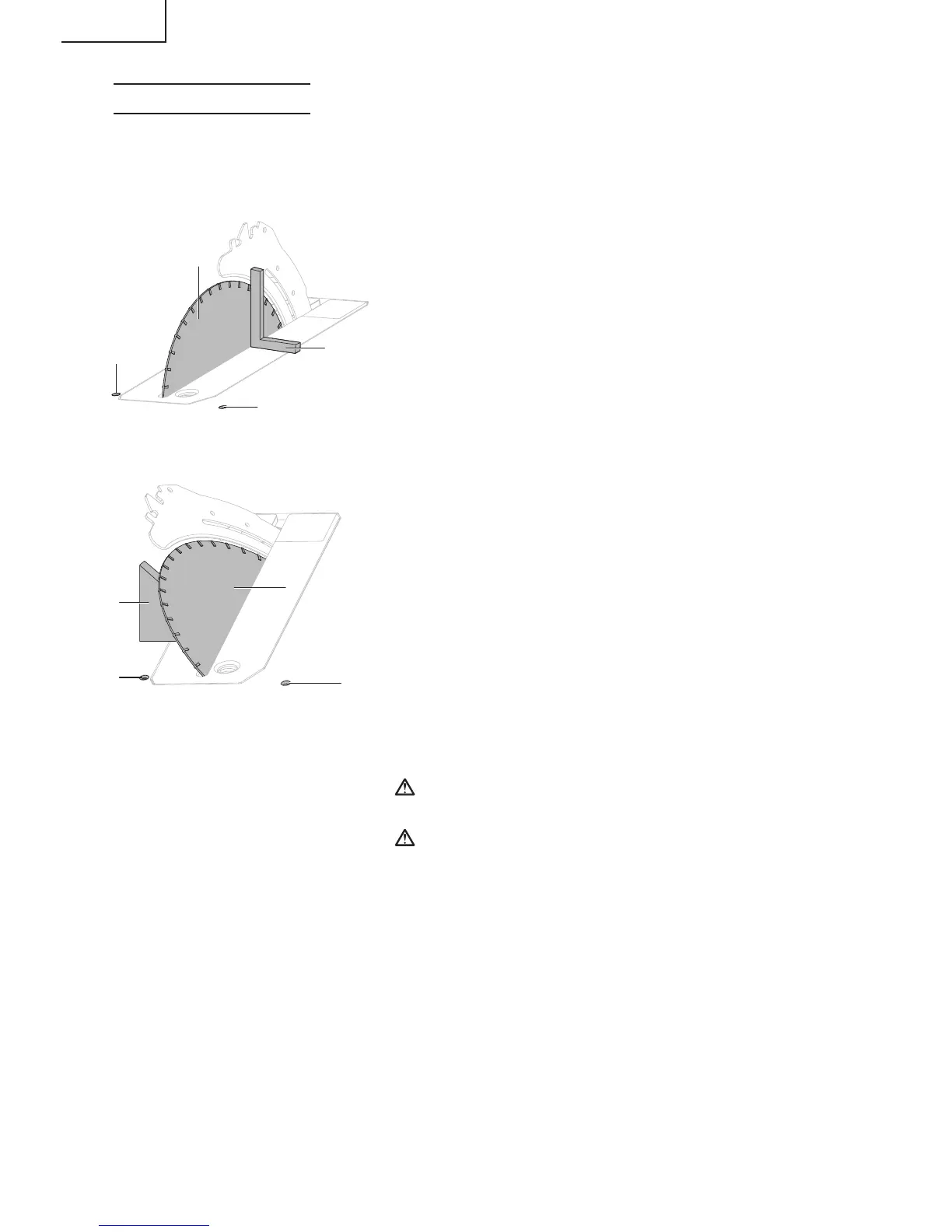

AJUSTE DEL BISEL (FIG. 31a-31b)
132
Español
Fig. 31b
Fig. 31a
E
B
D
C
A
E
