133
Español
E
G
B
• Desbloquee la palanca de bloqueo de las barras de tope (A).
• Ajuste el bisel de la cuchilla en 0° y acerque el tope (B) hasta que
toque la cuchilla.
• Bloquee la palanca de bloqueo de las barras de tope (A).
• Afloje los tornillos del indicador de escala del tope guía paralelo
(C, D) y ajuste la línea roja (E) del indicador de escala del tope
guía paralelo (F) en cero.
• Apriete otra vez los tornillos del indicador del tope guía paralelo
(C, D). La escala de aserrado al hilo superior solo lee correctamente
cuando el tope está montado en la parte derecha de la cuchilla
y se encuentra en la posición 1 (G) (para el aserrado del hilo de
0 a 27 in) [no la posición de 35 in]. La escala inferior solo lee
correctamente cuando el tope está montado en la parte derecha
de la cuchilla y se encuentra en la posición 2 (H) (para el aserrado
al hilo de 8 in a 35 in).

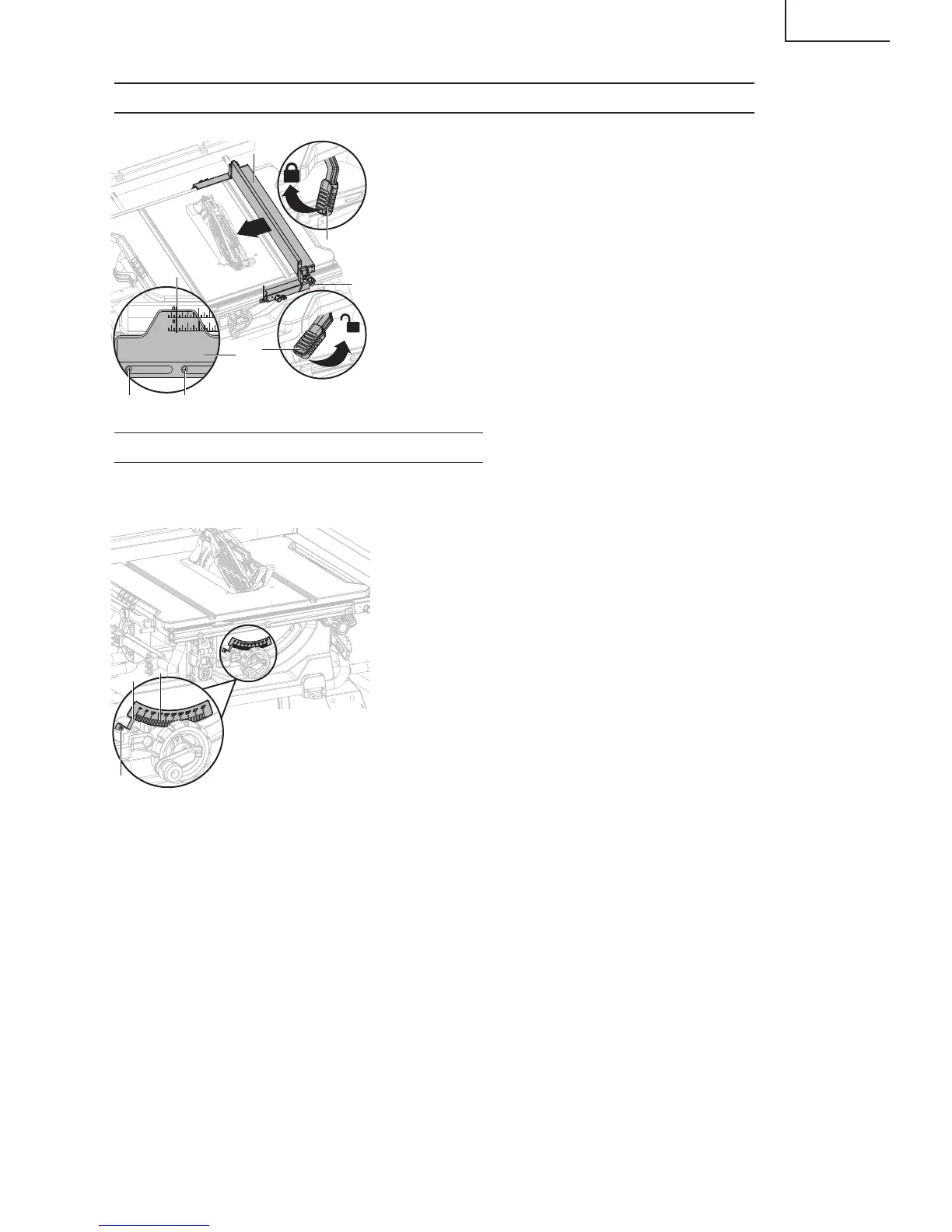

AJUSTE DEL INDICADOR DE ESCALA DEL TOPE GUÍA PARALELO (FIG. 32)
• Con la cuchilla en posición perpendicular a la mesa, afloje
el tornillo (A).
• Ajuste el indicador del bisel (B) para alinearlo con 0° en la escala
del bisel (C).
• Vuelva a apretar el tornillo (A).
Ajuste la línea roja del indicador del bisel si no está alineada con el cero cuando la cuchilla está en posición
perpendicular a la mesa.
AJUSTE DEL INDICADOR DEL BISEL (FIG. 33)
Fig. 32
Fig. 33
1
2
3
F
H
A
DC
A
B
C
A
