4
• Desserrer deux vis d’arrêt (A) sur les tiges rallonges (B) du
support de sortie (C).
• Desserrer les boutons de verrouillage (D) sous la table de travail
dans le sens anti-horaire.
• Insérer les tiges rallonge arrière de la table (B) dans les deux
trous à l’arrière de la table de travail et dans les supports du tube
rallonge situés sous la table de travail. Positionner le support de
sortie.
• Enfiler les boutons de verrouillage (D) dans les trous sous la table
de travail et les serrer.
• Enfiler les deux vis d’arrêt (A) dans les trous situés sur les
extrémités des tiges rallonges (B) et les serrer.
• Tirer le protège-lame complètement en arrière sur le couteau
diviseur. Pousser la goupille et la libérer pour verrouiller le carter
de protection en place.
• Si le protège-lame n’est pas parallèle à la table quand le couteau
diviseur est à la position la plus élevée (coupes traversantes),
ajuster la vis de fixation (I) comme nécessaire. (Fig. 9c)

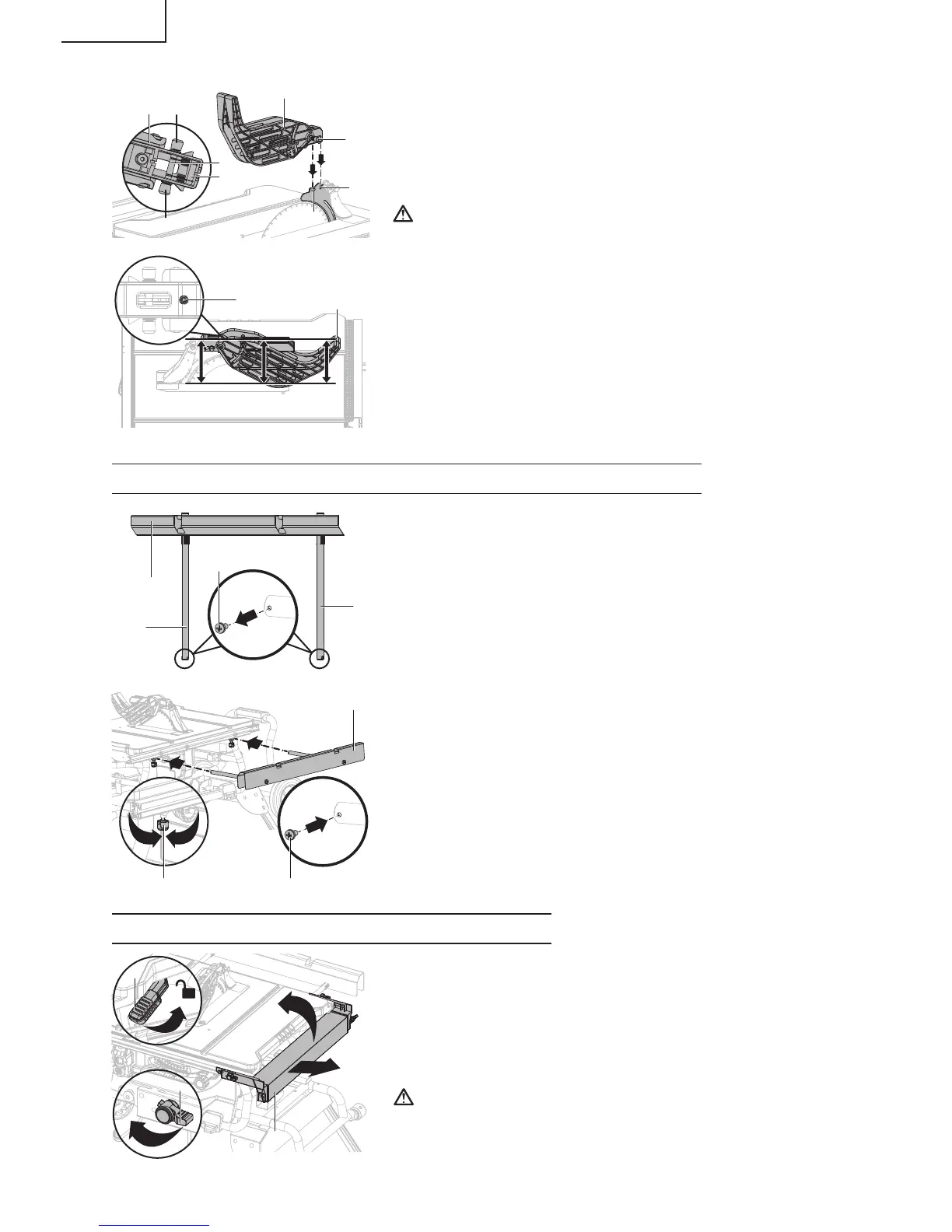

INSTALLATION DE L’ENSEMBLE DU SUPPORT DE SORTIE (Fig. 10a-10b)
INSTALLATION DU GUIDE LONGITUDINAL (FIG. 11a-11c)
Fig. 9b
Fig. 9c
AVERTISSEMENT : Après l’installation, vérifier le protège-
lame pour s’assurer qu’il est
correctement placé et fonctionne avant
d’utiliser la scie.
A
I
D
E
G
H
A
A
F
F
F
Fig. 10a
1
3
4
2
2
3
Fig. 10b
Fig. 11a
• Pousser le levier des rails du guide (A) vers l’arrière de la scie
pour le déverrouiller.
• Desserrer les boutons de verrouillage du guide longitudinal (B)
sur le guide longitudinal.
• Faire glisser le guide longitudinal (C) vers la droite et le soulever
en angle, puis retirer le guide des rails avant et arrière (D).
PRÉCAUTION : Il y a trois vis de réglage (E, F, G) sur chaque
rail avant et arrière (D) qui maintiennent le
guide longitudinal. Vis de réglage (E, F)
utilisées pour le guide longitudinal sur la
68
Français
A
C
D A
C
B
A
C
B
B
2
1
