Le guide à onglets (A) peut être installé sur chaque rainure pour guide à onglets (B) d’un côté ou de l’autre
de la lame.
• Retirer le guide à onglets (A) de l’espace de rangement (C) situé à l’intérieur du côté droit de la lame.
• Faire glisser le rail de guidage (D) du guide à onglets (A) dans l’une des rainures du guide (B) de la table
d’appui prévues à cet effet.

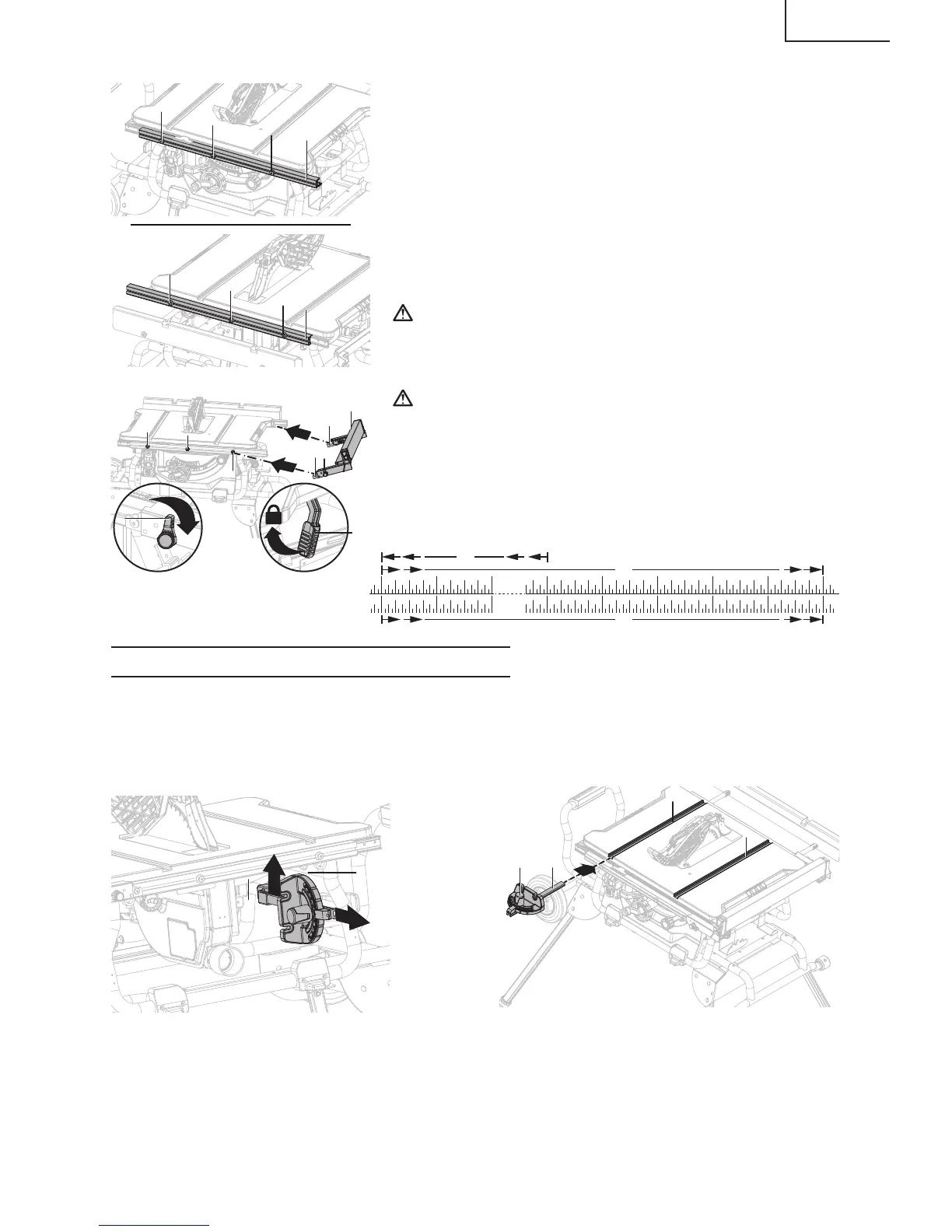

INSTALLATION DU GUIDE À ONGLETS (FIG. 12a-12b)
AA
0
8
1
9
2
10
24
32
23
31
22
30
25
33
26
34
27
35
CC
BB
2
3
2
1
1
Fig. 11b
Fig. 11c
• Tout en tenant le guide (C) en angle, aligner les vis de réglage
(avant et arrière) sur les rails du guide avec les fentes sur
le guide (H).
• Faire glisser les fentes (H) sur les vis de réglage et faire pivoter
le guide vers le bas jusqu’à ce qu’il repose sur les rails.
• Fixer le guide longitudinal en place en tournant le bouton de
verrouillage du guide longitudinal (B) dans le sens horaire.
• Verrouiller le levier des rails du guide (A).
PRÉCAUTION : Le guide longitudinal devrait être parallèle
à la lame de scie. Sinon, se référer à la section
« ALIGNEMENT DU GUIDE LONGITUDINAL
PAR RAPPORT À LA LAME ».
droite de la lame de scie. Vis de réglage (G)
utilisées pour le guide longitudinal sur la
gauche de la lame de scie. (Fig. 11b)
PRÉCAUTION : Trois vis de réglage s’appliquent à trois
échelles différentes :
Vis de réglage AA : De 0 à 27 po. (Guide
longitudinal situé sur la droite de la lame)
Vis de réglage BB : De 8 à 35 po. (Guide
longitudinal situé sur la droite de la lame)
Vis de réglage CC : De 0 à 22 po. (Guide
longitudinal situé sur la gauche de la lame
Fig. 12a Fig. 12b
AA
CC
D
A
B
B
69
Français
H
G
D
F
H
B
C
F
D
D
G
E
F
E
G
B
A
1
