Hitachi NV45AB2 - Graissage; Entretien Par Temps Froid

Français
— 35 —
Régulateur .... Le régulateur contrôle la
pression de
fonctionnement afin
d’assurer la sécurité du
cloueur.
Inspecter le régulateur
avant le travail pour
s’assurer qu’il fonctionne
correctement.
Lubrificateur ... Le lubrificateur alimente de
l’huile vaporisée au
cloueur.
Inspecter le lubrificateur
avant le travail pour
s’assurer que l’alimentation
d’huile est adéquate.
Utiliser une huile de
machine pneumatique
Hitachi.
3. Tuyau d’air
Le tuyau d’air doit avoir une pression de
travail minimum de 150 psi (10.4 bars
10.6 kgf/cm
2
) ou 150% de la pression
maximum produite par le système, à
savoir la plus élevée.
4. Consommation d’air
Sélectionner la taille du compresseur en
se reportant au tableau de
consommation d’air et aux formules de
taille du compresseur.
Tableau de consommation d’air
Formules de taille du compresseur d’air
Quantité d’air requise
= nombre de clous
× clous moyens enfoncés par minute
par le cloueur
× consommation d’air à une pression
donnée
× facteur de sécurité (toujours 1.2)
Exemple : 2 cloueurs fonctionnant à 100
psi et enfonçant 30 clous par
minute
Quantité d’air requise
=2 × 30 × .046 (1.3) × 1.2
=3.3 CFM (ft
3
/min) (94 l/mn)
Effectuer le calcul ci-dessus pour obtenir
un compresseur fournissant les 3.3 CFM
d’air nécessaires.
GRAISSAGE
Il est essentiel que le cloueur soit graissé
correctement. Si le cloueur est mal graissé,
il ne fonctionnera pas correctement et les
pièces s’useront prématurément.
䡬 Utiliser une huile de machine Hitachi.
Ne pas utiliser d’huile détergente ni
d’additifs. Ces lubrifiants
endommageraient les joints toriques et
les autres pièces en caoutchouc. Cela
provoquerait un mauvais
fonctionnement du cloueur.
䡬 Toujours utiliser des unités filtre-
régulateur-lubrificateur.
Veiller à ce que le régulateur soit toujours
plein d’huile de machine pneumatique
Hitachi.
䡬 Si l’on ne possède pas de lubrificateur,
mettre 5 à 10 gouttes d’huile de machine
pneumatique Hitachi dans le bouchon
d’air du cloueur deux fois par jour.
ENTRETIEN PAR TEMPS FROID
䡬 Ne pas ranger le cloueur dans un
environnement froid. Le laisser dans un
endroit chaud jusqu’à ce que l’on soit prêt
à travailler.
䡬 Si le cloueur est déjà froid, l’amener dans
un endroit chaud et le laisser réchauffer
avant de l’utiliser.
1 Réduire la pression d’air à 64 psi (4.4
bars 4.5 kgf/cm
2
).
2 Sortir tous les clous du cloueur.
psi 80 90 100
Pression de
(bar) (5.5) (6.2) (6.9)
fonctionnement
(kgf/cm
2
) (5.6) (6.3) (7)
Consommation ft
3
/cycle .033 .039 .046
d’air (l/cycle) (.93) (1.1) (1.3)

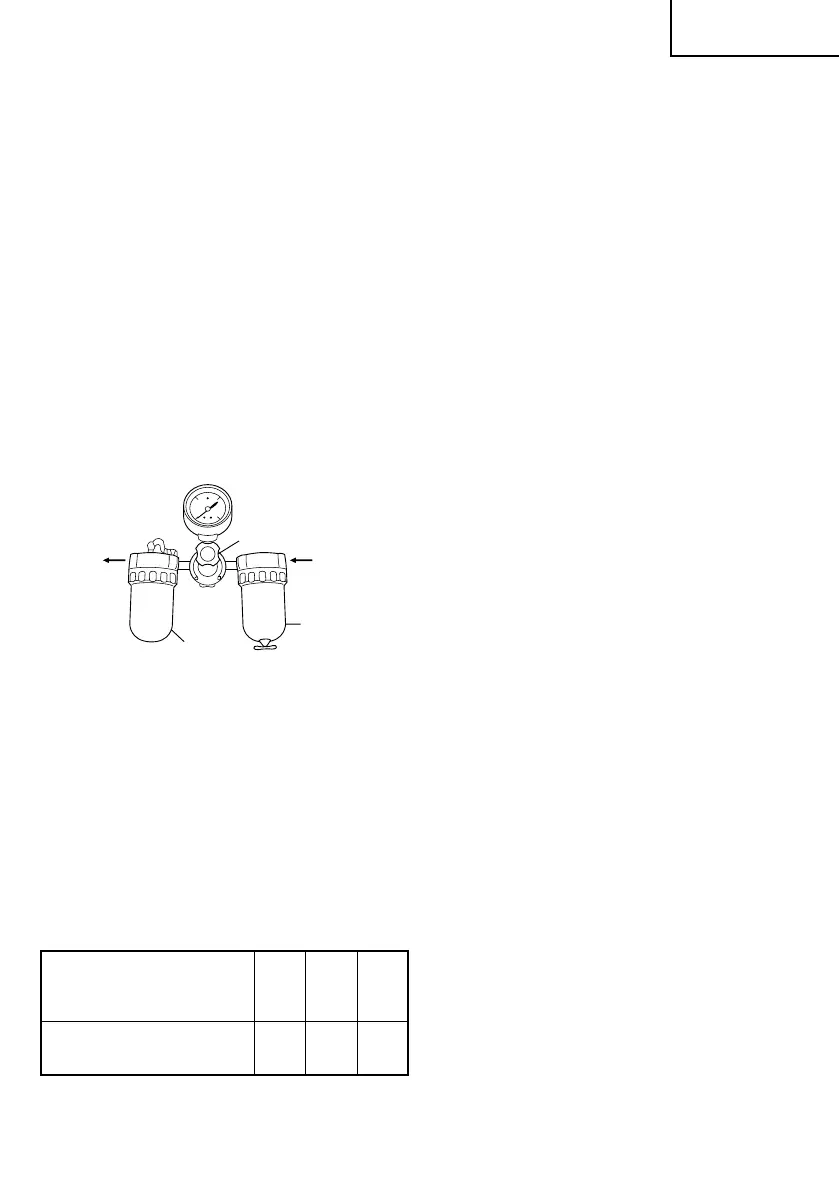

Côté
compresseur
Côté
cloueur
Régulateur
Filtre
Lubrificateur
