Hitachi NV45AB2 - Lubricación

Español
— 59 —

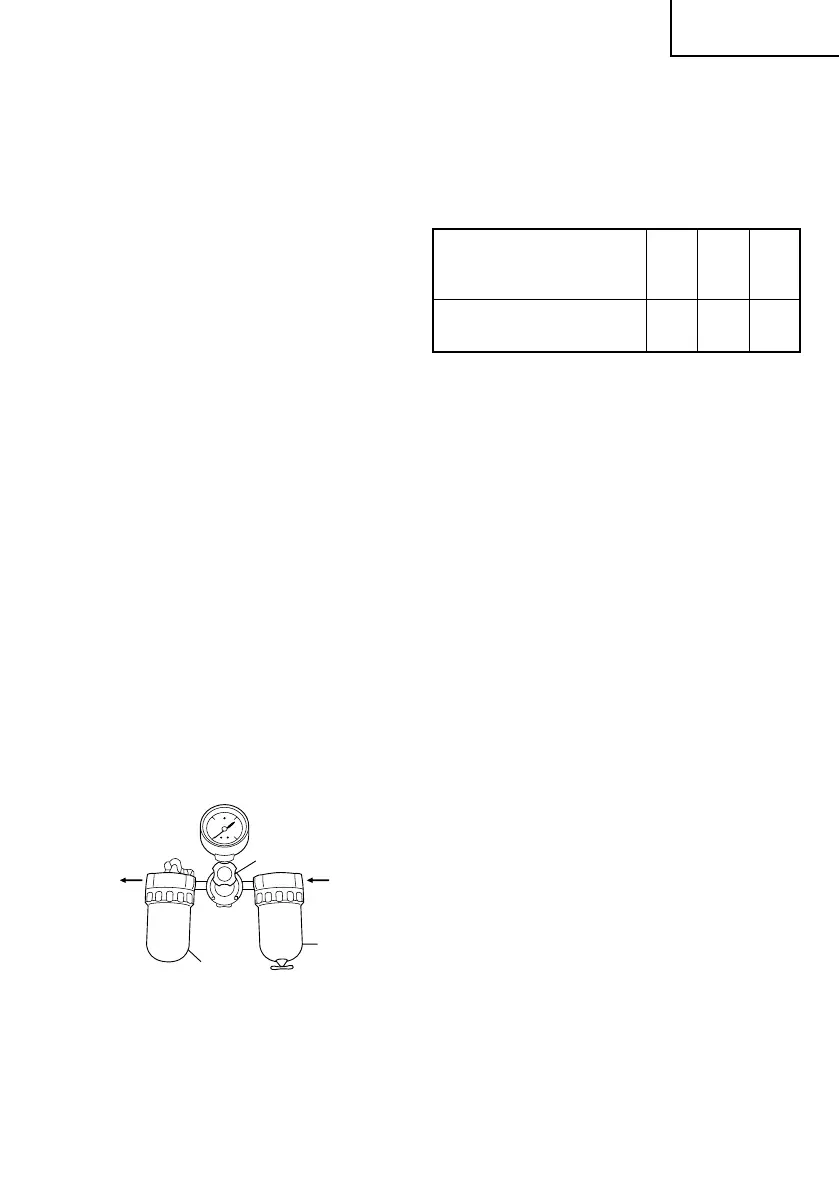

䡬 Las unidades de filtro-regulador-
lubricador ofrecen la condición óptima
para el clavador y prolongan su duración
útil.
Estas unidades deberán utilizarse
siempre.
Filtro .............. El filtro elimina la
humedad y la suciedad del
aire comprimido.
Drene diariamente el
clavador a menos que
tenga instalado un
dispositivo de drenado
automático.
Mantenga limpio el filtro
realizando regularmente
su mantenimiento.
Regulador ..... El regulador controla la
presión de operación para
poder utilizar con
seguridad el clavador.
Inspeccione el regulador
antes de la operación a fin
de asegurarse de que
funcione adecuadamente.
Lubricador .... El lubricador rocía aceite al
clavador.
Inspeccione el lubricador
antes de utilizarlo para
comprobar si el
suministro de lubricante
es adecuado.
Utilice lubricante para
herramientas neumáticas
Hitachi.
3. Manguera de aire
La manguera de aire deberá poder resistir
una presión mínima de 150 psi (10.4
barias 10.6 kgf/cm
2
) o el 150% de la
presión máxima producida en el sistema,
el valor que más alto sea.
4. Consumo de aire
Utilizando la tabla de consumo de aire y
la fórmula de tamaño del compresor de
aire, busque el tamaño de compresor
correcto.
Tabla de consumo de aire
Fórmula de tamaño del compresor
Cantidad de aire requerida
= número de clavadores
× promedio de clavos clavadas cada
minuto por clavador
× consumo de aire a la presión dada
× factor de seguridad (siempre 1.2)
Ejemplo: 2 clavadores funcionando a
100 psi para clavar 30 clavos
por minuto
Cantidad de aire requerida
= 2 × 30 × .046 (1.3) × 1.2
= 3.3 CFM (pies
3
/min) (94 litros/min)
Después de haber realizado los cálculos
indicados arriba, tendrá que buscar un
compresor que proporcione 3.3 CFM de
aire, que es el valor requerido.
LUBRICACIÓN
Es muy importante que el clavador esté
adecuadamente lubricado. Sin la lubricación
apropiada, el clavador no trabajará
correctamente y las piezas se desgastarán
prematuramente.
䡬 Utilice lubricante para herramientas
neumáticas Hitachi.
No utilice aceite detergente ni aditivos.
Estos lubricantes dañarían las juntas
tóricas y demás piezas de caucho. Esto
haría que el clavador funcionase mal.
䡬 Habrá que utilizar siempre unidades de
filtro-regulador-lubricador.
Mantenga el lubricador lleno con
lubricante para herramientas neumáticas
Hitachi.
䡬 Si no dispone de lubricador, aplique 5 –
10 gotas de lubricante para herramientas
neumáticas Hitachi a la entrada de aire
del clavador dos veces al día.
psi 80 90 100
Presión de
(barias) (5.5) (6.2) (6.9)
operación
(kgf/cm
2
) (5.6) (6.3) (7)
Consumo pies
3
/ciclo .033 .039 .046
de aire
(litros/ciclo) (.93) (1.1) (1.3)
Lado del
clavador
Filtro
Lubricator
Lado del
compresor
Regulador
