Français
— 38 —

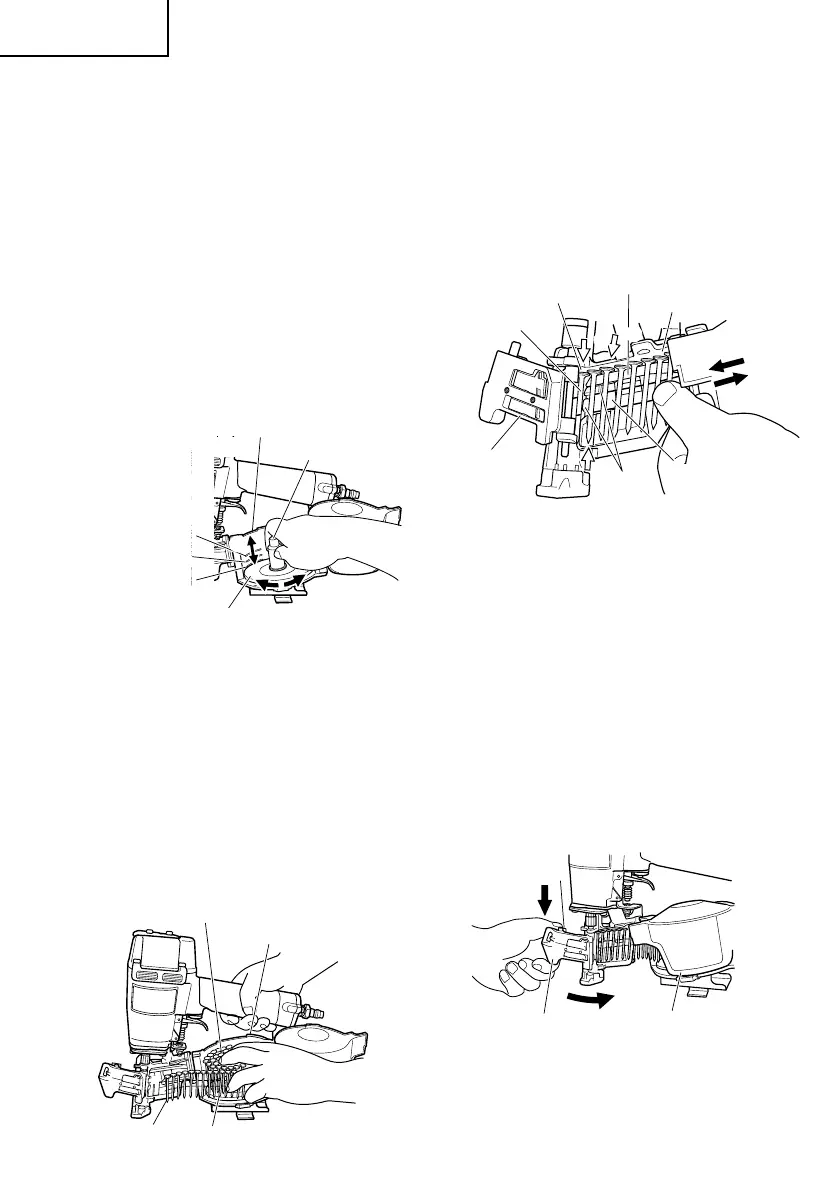

(2) Ajuster la position du porte-clous en
fonction de la longueur des clous.
Les clous ne seront pas chargés en
douceur si le porte-clous n’est pas
correctement ajusté.
1 Tourner le porte-clous d’environ 90
degrés dans le sens contraire des
aiguilles d’une montre.
2 Monter et descendre le porte-clous
pour aligner sa plaque avec la marque
du magasin en fonction de la
longueur des clous utilisés.
3 Tourner le porte-clous de 90 degrés
dans le sens des aiguilles d’une
montre jusqu’à ce qu’un “clic” soit
entendu.
REMARQUE: Avant de charger les clous
dans le magasin, ajuster le
porte-clous. Si le couvercle
du magasin est fermé en
force sans que le porte-clous
n’ait été ajusté correctement,
le porte-clous risque d’être
endommagé.
(3) Placer la bobine de clous dans le
magasin.
Insérer le premier clou dans l’ouverture
du magasin.
(4) Refermer le couvercle du magasin.
(5) 1 Dérouler suffisamment de clous pour
atteindre le trou de clouage.
2 Insérer le premier clou dans le trou
de clouage et le second clou entre les
deux cliquets du chargeur.
3 Ajuster la tête du clou dans la fente-
guide.
REMARQUE: Faire attention de ne pas
déformer les fils de fixation
et de ne pas désengager les
clous de la surface du guide.
Sinon, le guide-clous ne
fermera pas correctement.
4 En tirant les clous sur la droite.
Après avoir vérifié que le couvercle
du magasin est bien fermé, accrocher
les doigts sur le guide-clous et le
bouton, tourner le guide-clous dans
le sens des aiguilles d’une montre
tout en appuyant sur le bouton, puis
refermer le couvercle du magasin à
fond.
(6) Verrouiller le bouton complètement.
Le cloueur est maintenant prêt à fonctionner.
Magasine
Pour 7/8", 1" et
1-1/4" (22 mm,
25 mm, 32 mm)
Pour 1-1/2" (38 mm)
Plateau
Pour 1-3/4" (45 mm)
1
2
Porte-clous
3
Ouverture du magasin
Magasin
Premier clou
Clous
4
Bouton
4
Guide-clous
Couvercle
de magasin
Trou de clouage
Premier clou
Guide-clous
Cliquet
Surface du guide
Chargeur
1
2
3
2
4
Fente-guide
