Español
— 63 —
<NV45AB2(S)>

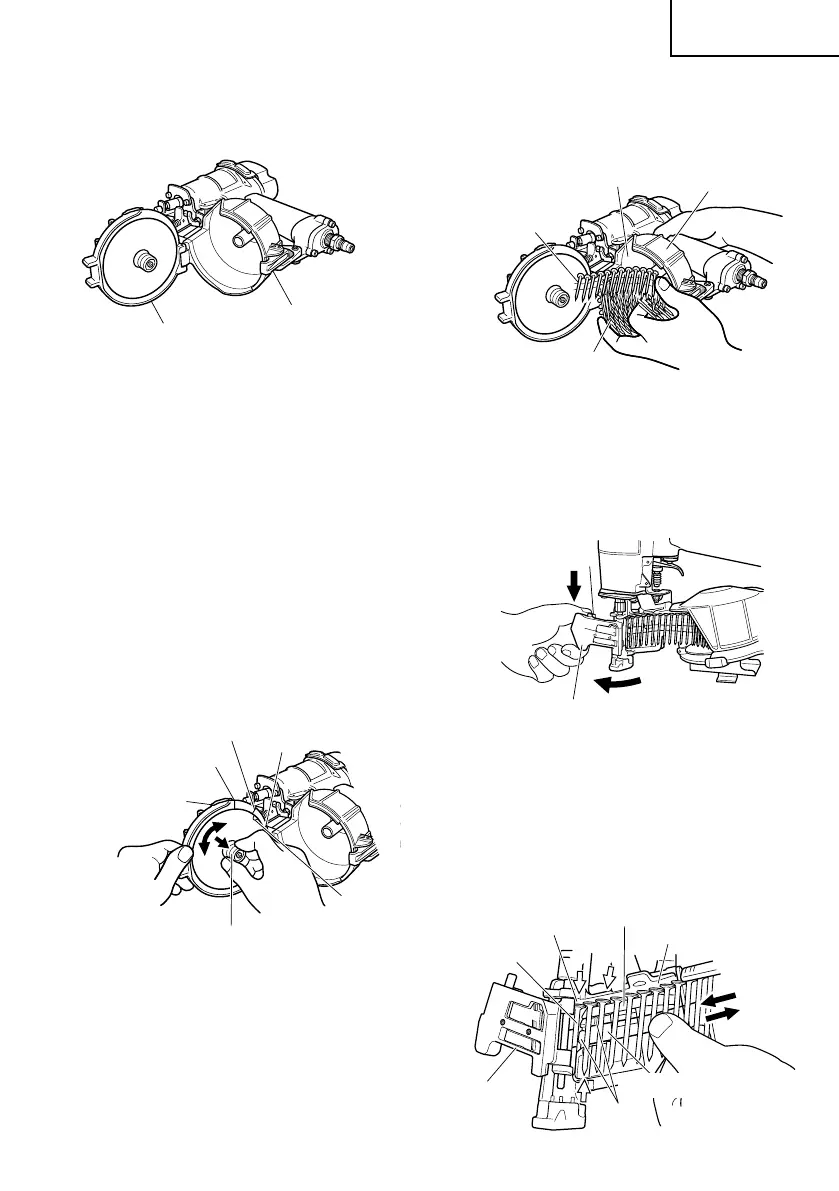

(1) Presione el retén del cargador y abra la
cubierta del cargador.
(2) Ajuste la posición del soporte de clavos
de acuerdo con la longitud de las
mismas.
Los clavos no se alimentarán
uniformemente si el soporte de los
mismos no está correctamente ajustado.
1 Gire el soporte de clavos unos 90
grados hacia la izquierda.
2 Mueva el soporte de clavos hacia
arriba y hacia abajo hasta alinear la
parte superior del mismo con la
marca del eje del soporte de acuerdo
con la longitud de los clavos que
vaya a utilizar.
3 Gire el soporte de clavos 90 grados
hacia la derecha hasta que oiga un
"clic".
NOTA: Antes de cargar clavos en el
cargador, ajuste el soporte de
clavos. Si cerrase la cubierta del
cargador a la fuerza sin haber
ajustado correctamente el soporte
de clavos, éste podría dañarse.
(3) Coloque la ristra de clavos en el cargador.
Inserte la primera punta en la abertura
del cargador.
(4) Cierre la cubierta del cargador.
(5) Sujete la guía de clavos y la perilla con el
dedo.
Presione la perilla hacia abajo y oscile la
guía de clavos para abrirla.
(6) 1 Desbobine suficientes clavos para
llegar al orificio de impulsión.
2 Inserte el primer clavo en el orificio
de impulsión y el segundo entre las
dos uñas del alimentador.
3 Fije las cabezas de los clavos en la
ranura guía.
Soporte de clavos
Para 1-1/2" y 1-3/4"
Para 1-1/4"
Marca
Para 7/8" y 1"
Cubierta de
cargador
Cargador
Primer clavo
Clavo
Apertura del cargador
Perilla
Guía de clavos
Superficie de guía
Guía de
clavos
Primer clavo
Ranura guía
Orificio de
impulsión
2
3
Alimentador
Uña
Retén del cargador
Cubierta del cargador
2
