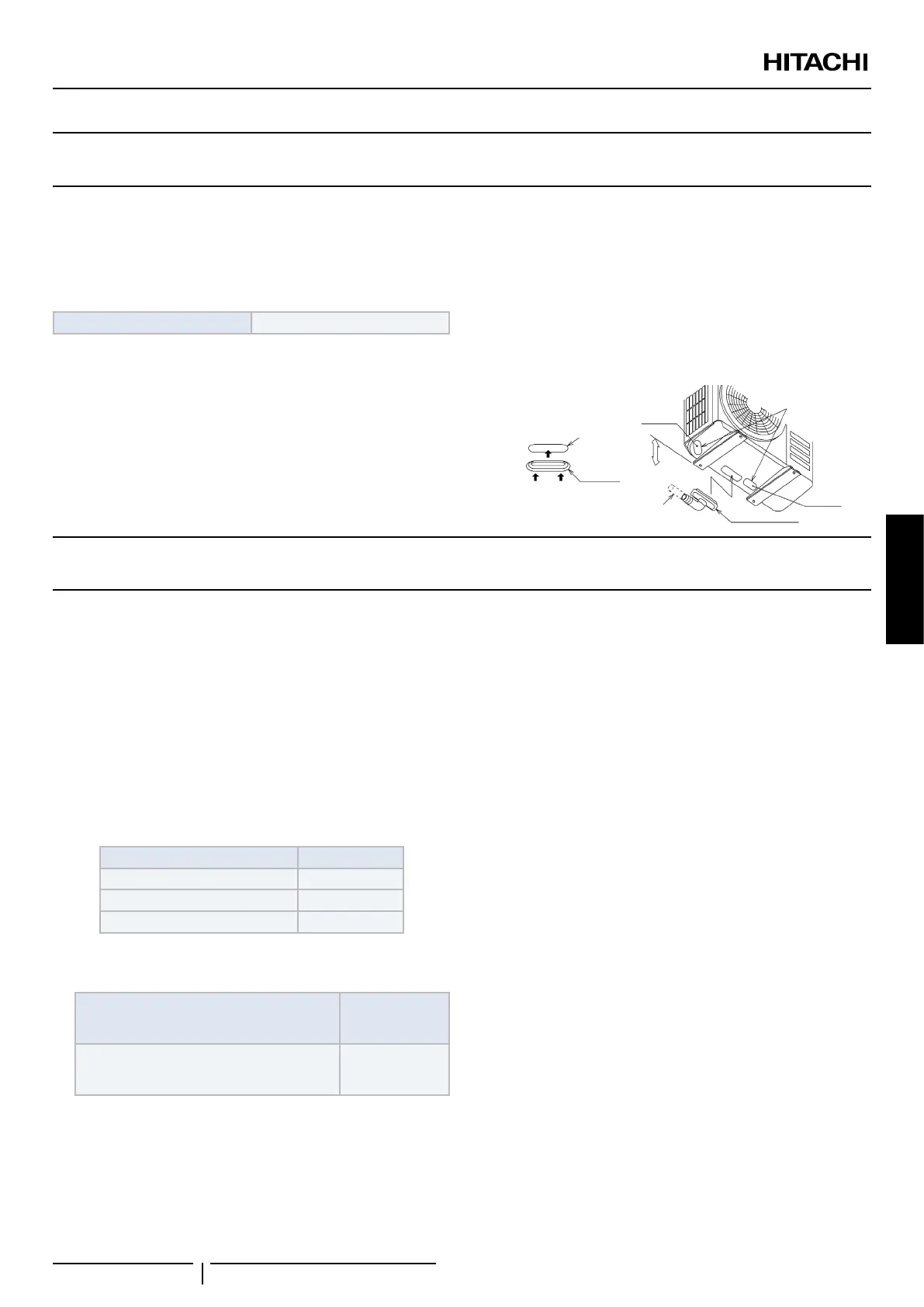

9 LINEA DI DRENAGGIO
9.1 PROTUBERANZA DI SCARICO DEL DRENAGGIO
Modello
Procedura di collegamento
1
2
estruse.
3
4
? NOTA
• Non utilizzare questo tipo di congurazione della protuberanza del
drenaggio in una zona fredda, poiché l'acqua di drenaggio potrebbe
congelarsi.
• Questa protuberanza del drenaggio non è sufciente per la raccolta
di tutta l'acqua di drenaggio. Se è necessaria la raccolta completa
dell'acqua di drenaggio, dotarsi di una bacinella di drenaggio più
grande rispetto alla base dell'unità e installarla al di sotto dell'unità
con drenaggio.
∅
10 COLLEGAMENTI ELETTRICI
10.1 CONTROLLO GENERALE
1
2
MODELLO Z
max
RAS-2WHVRP -
RAS-2.5WHVRP -
RAS-3WHVRP
3
SITUAZIONE DEI MODELLI IN
CONFORMITÀ ALLE NORME IEC 61000-3-2
E IEC 61000-3-12 Ssc “xx”
MODELLI
RAS-2WHVRP
RAS-2.5WHVRP
RAS-3WHVRP
4
5
6
7
? NOTA
Se sono predisposte più fonti di alimentazione elettrica, accertarsi che
siano tutte scollegate.
! AVVERTENZA
• Vericare che le viti per il blocco dei morsetti siano serrate con forza.
• Prima di eseguire i collegamenti elettrici o altre operazioni di controllo
periodico, accertarsi che le ventole dell'unità interna e dell'unità
esterna siano del tutto ferme.
• Proteggere cavi, linea di drenaggio, componenti elettrici da roditori e
da altri animali di piccola taglia. In caso contrario, questi potrebbero
danneggiare cavi e parti non protette provocando, nel peggiore dei
casi, degli incendi.
• Avvolgere i cavi con il materiale accessorio e tappare il foro dei
collegamenti elettrici con materiale sigillante per evitare l'ingresso di
acqua o di insetti.
• Assicurare i cavi nell’unità interna con le apposite fascette fermacavi.
• Se si utilizza una canalina, far passare i cavi attraverso il foro
incompleto che si trova sul coperchio laterale.
• Fissare il cavo del dispositivo di controllo remoto nel quadro elettrico
utilizzando l'apposita fascetta fermacavi.
• I collegamenti elettrici devono essere conformi alla normativa nazionale
e locale in vigore. Per informazioni riguardanti standard, norme,
regolamenti, ecc. in vigore, rivolgersi all'ente locale competente.
• Controllare che il cavo di terra sia ben collegato.
• Inserire un fusibile della portata indicata.
! PERICOLO
• Non collegare né regolare cavi o collegamenti se non dopo aver
scollegato l'interruttore dell'alimentazione generale.
• Vericare che il cavo di terra sia stato collegato correttamente e
che sia stato bloccato ed etichettato in conformità alla normativa
nazionale e locale in vigore.
PMML0509 rev.0 - 02/2019
ITALIANO
