DEUTSCH
9 ABFLUSSLEITUNGEN

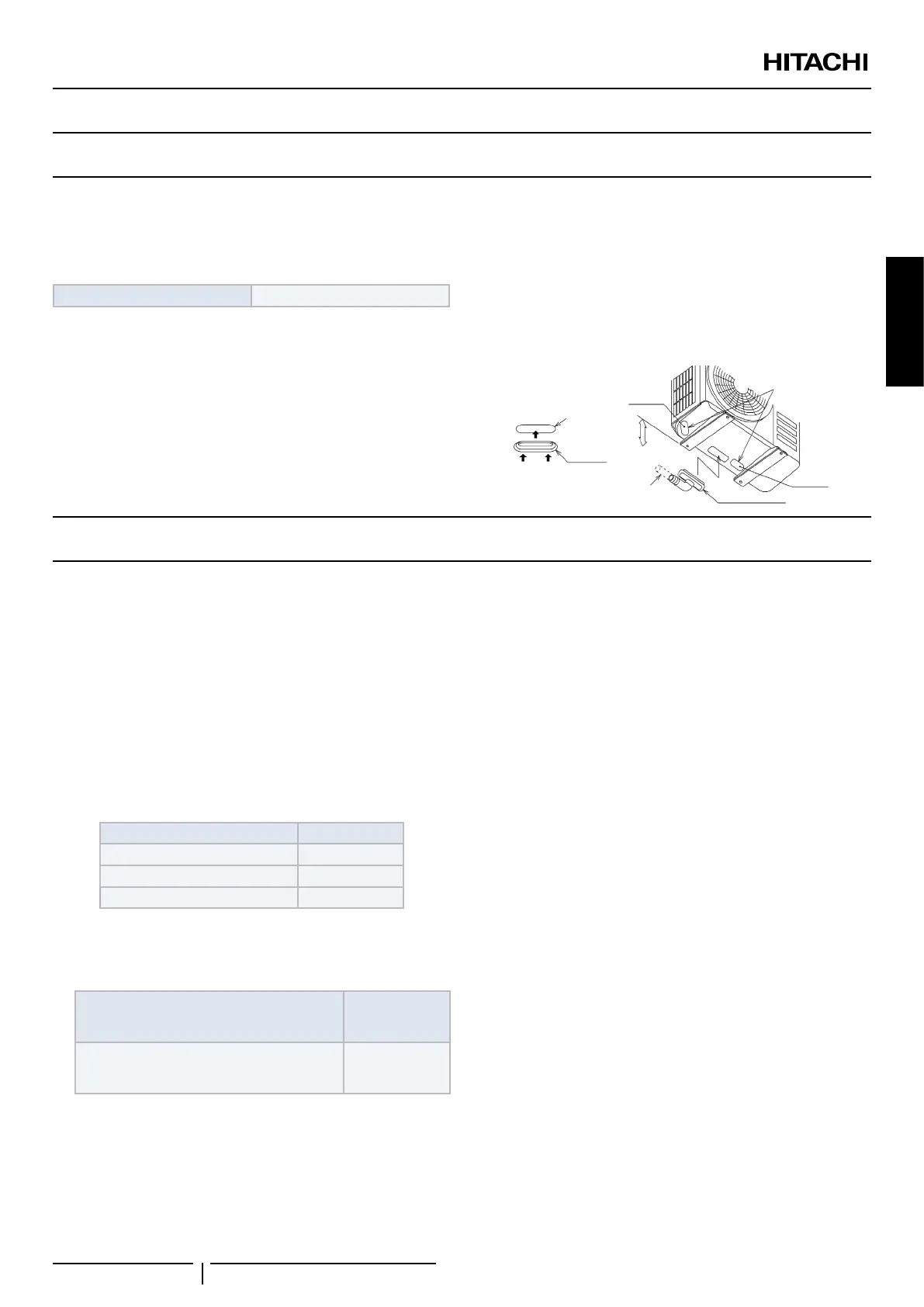

9.1 ABFLUSSSTUTZEN
Modell
Anschließen
1
2
3
4
? HINWEIS
• Verwenden Sie diesen Abussstutzen nicht in einer kalten Umgebung,
da das Abwasser gefrieren kann.
• Mit diesem Abussstutzen kann nicht das gesamte Abwasser
aufgefangen werden. Ist das Auffangen des gesamten Abwassers
erforderlich, dann stellen Sie eine Abusswanne bereit, die größer
als das Gerät ist, und bauen Sie diese einschließlich eines Abusses
unter dem Gerät ein.
∅
10 KABELANSCHLUSS
10.1 ALLGEMEINE PRÜFUNG
1
2
MODELL Z
max
RAS-2WHVRP -
RAS-2.5WHVRP -
RAS-3WHVRP
3
ZUSTAND DER MODELLE HINSICHTLICH
DER NORMEN IEC 61000-3-2 UND
IEC 61000-3-12 Ssc „xx”
MODELLE
RAS-2WHVRP
RAS-2.5WHVRP
RAS-3WHVRP
4
5
6
7
? HINWEIS
Bei mehreren Stromversorgungsquellen überprüfen und testen Sie
sicherheitshalber, ob alle ausgeschaltet sind.
! VORSICHT
• Stellen Sie sicher, dass die Schrauben der Klemmleiste fest
angezogen sind.
• Stellen Sie sicher, dass die Lüfter des Innen- und des Außengeräts
still stehen, bevor Sie mit der Arbeit an der Verkabelung oder einer
der regelmäßigen Prüfungen beginnen.
• Schützen Sie Kabel, Abussleitung und elektrische Bauteile vor
Beschädigung durch Ratten oder andere Kleintiere. Ungeschützte
Bauteile werden möglicherweise von Ratten beschädigt. Im
schlimmsten Fall kann es zu einem Brand kommen.
• Wickeln Sie zusätzliche Isolierung um die Kabel, und dichten Sie
die Kabelanschlussaussparungen mit Dichtungsmaterial ab, um das
Produkt vor Kondenswasser und Insekten zu schützen.
• Sichern Sie die Kabel mit der Kabelklemme im Inneren des Innengeräts.
• Führen Sie die Kabel durch die Aussparung in der seitlichen
Abdeckung, wenn Sie eine Kabelführung verwenden.
• Sichern Sie das Kabel der Fernbedienung mit einer Kabelschelle
innerhalb des Schaltkastens.
• Die elektrische Verkabelung muss den lokalen und nationalen
Richtlinien entsprechen. Wenden Sie sich im Hinblick auf Normen,
Vorschriften, Verordnungen usw. an die für Sie zuständige Behörde.
• Überprüfen Sie, ob das Erdungskabel sicher angeschlossen ist.
• Schließen Sie eine Sicherung mit entsprechender Stärke an.
! GEFAHR
• Schalten Sie den Netzschalter aus, bevor Sie an Kabelanschlüs-
sen arbeiten.
• Stellen Sie sicher, dass das Erdungskabel sicher und gemäß
den regionalen und nationalen Normen angeschlossen, gekenn-
zeichnet und befestigt ist.
PMML0509 rev.0 - 02/2019
