HK Audio LUCAS NANO 305 FX

LUCAS NANO 305 FX 1.1
20
Link In/Out
Stereo Cable
LR
LRLR
Balance Balance
L R L R
Achtung: Verbinden Sie die beiden Systeme nur in ausgeschaltetem Zu-
stand, da das Einstecken des Link-Kabels schaltungsbedingt zu Sprüngen
in der Lautstärke führen kann.
In Kapitel 4.6 fi nden Sie detaillierte Hinweise zur Konfi guration des Twin
Stereo Systems.
●
20

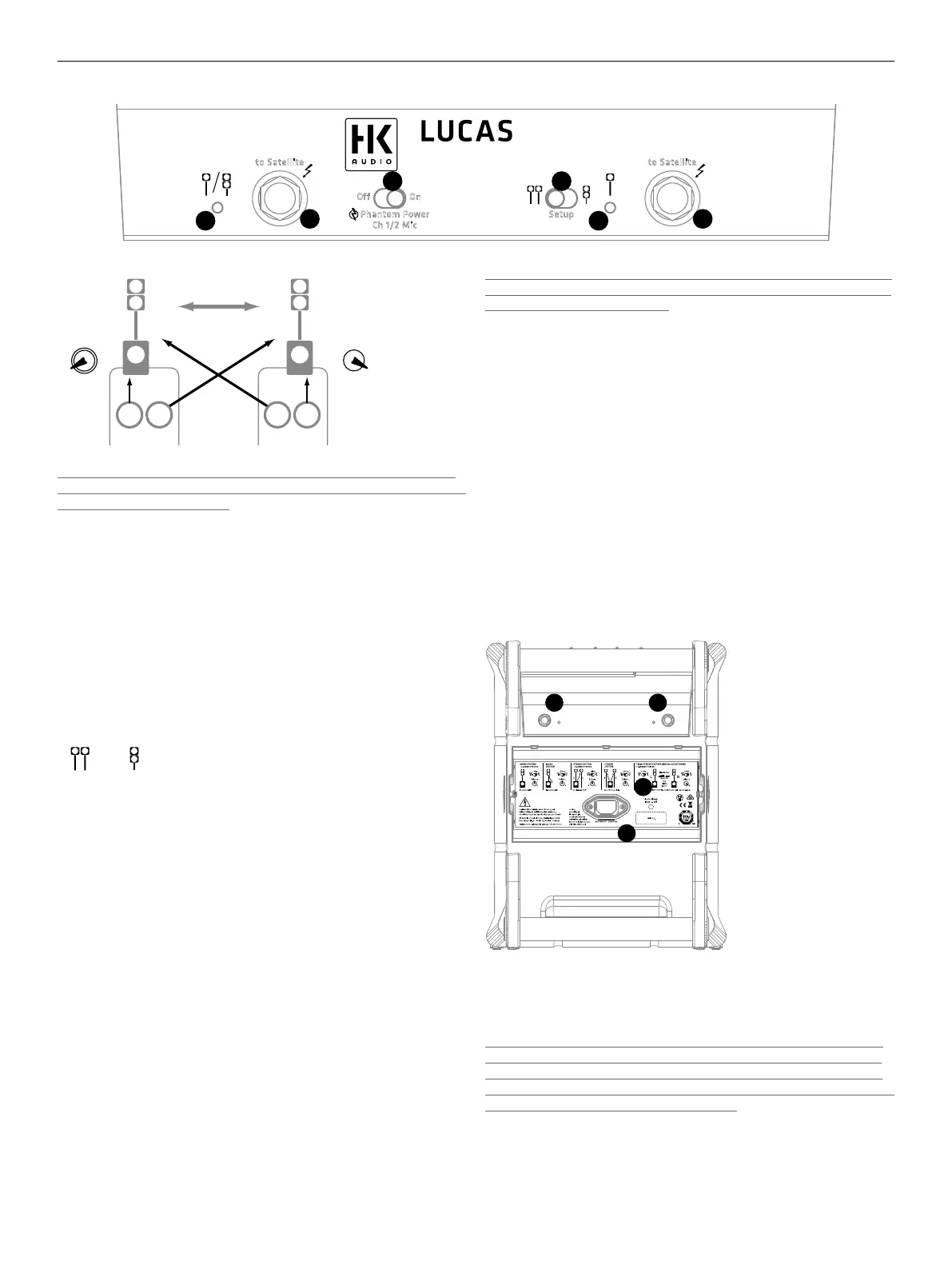

Speaker Out to Satellite L/R
Speaker-Ausgangsbuchsen zum Anschluss der Satelliten des LUCAS
NANO 305 FX mit Klinken-Lautsprecherkabeln. Verbinden Sie diese
Ausgangsbuchsen ausschließlich mit Satelliten der LUCAS NANO 300
Series. Werden andere Geräte angeschlossen, können diese – wie auch der
LUCAS NANO 305 FX – zerstört werden.
●
21
Setup
Stereo
Satellite
Satellite
Array
Umschalter zum Einstellen der Systemkonfi guration. Je nach
Aufbauvariante liefert LUCAS NANO 305 FX ein speziell angepasstes Signal
für Stereo Satellite- oder Satellite Array-Betrieb (siehe auch Kapitel 4
Aufbauvarianten und Zubehör).
Stereo Satellite-Betrieb: Nun werden die Easy-Click-Verbindung, der S-
CONNECT-Anschluss (beides auf der Subwoofer-Oberseite) und der linke
Speaker-Ausgang auf der Subwoofer-Rückseite mit der linken Seite des
Stereosignals gespeist. Die rechte Seite des Stereosignals wird immer über
die rechte Speaker-Out-Buchse ausgegeben.
Satellite Array-Betrieb: In dieser Stellung ist die Systemfi lterung auf die
beiden miteinander verbundenen Satelliten optimiert. Das Signal wird
über Easy-Click, über S-CONNECT und über den linken Speaker-Ausgang
ausgegeben. Der rechte Speaker-Ausgang ist inaktiv (rechte Speaker-LED
leuchtet orange).
●
22
Speaker-LED
An diesen zweifarbigen LEDs können Sie den Status des jeweiligen Speaker
Out-Ausgangs ablesen.
• Grün = Speaker-Ausgang aktiv / Orange = Speaker-Ausgang inaktiv
Das Ein- bzw. Ausschalten der Ausgänge geschieht durch den Setup-
Schalter (
●
21
).
Hinweis: Nach Betätigung des Setup-Schalters werden die Ausgänge des
LUCAS NANO 305 FX für ca. zwei Sekunden stumm geschaltet, die LEDs
leuchten währenddessen orange.
●
23
Phantom Power CH 1/2 Mic
Schalter zur Aktivierung der Phantomspeisung in den Eingängen 1 und 2
(für Kondensator-Mikrofone). Bitte prüfen Sie vor dem Aktivschalten, ob
Ihre Mikrofone eine Versorgungsspannung benötigen.
●
24
Auto Sleep (Schalter im Transportschacht)
LUCAS NANO 305 FX verfügt über eine automatische Energiespar funktion,
die über den Schalter Auto Sleep im Transportschacht für die Satelliten
(Rückseite) aus- und eingeschaltet wird. Bei Auslieferung befi ndet sich
der Schalter in der Stellung „On“ (Funktion Auto Sleep aktiv). Liegt kein
Eingangssignal für eine Dauer von circa viereinhalb Stunden am LUCAS
NANO 305 FX an, schaltet die Endstufe in den Ruhezustand. Um zurück
in den Betriebszustand zu gelangen, muss entweder der Power-Schalter
betätigt oder die Stromzufuhr getrennt und wieder verbunden werden.
Auto Sleep auf „o “ deaktiviert diese Funktion.
24
20 20
25
●
25
Netzbuchse
Verbinden Sie diese Anschlussbuchse mittels des mitgelieferten Netzkabels
mit der Netzsteckdose.
Durch das Mehrbereichsnetzteil ist Ihr LUCAS NANO 305 FX in Ländern
mit Spannungen von 100 bis 240V einsetzbar. Achtung! Achten Sie dar-
auf, dass Ihr LUCAS NANO 305 FX ausschließlich innerhalb des angege-
benen Spannungsbereiches betrieben wird. Der Anschluss an eine falsche
Netzspannung kann die Elektronik zerstören.
NANO 305 FX
OnOff
Setup
Phantom Power
Ch 1/2 Mic
Speaker Out
to Satellite
L
Speaker Out
to Satellite
R
20 20
2123
2222
