LUCAS NANO 305 FX 1.1
34

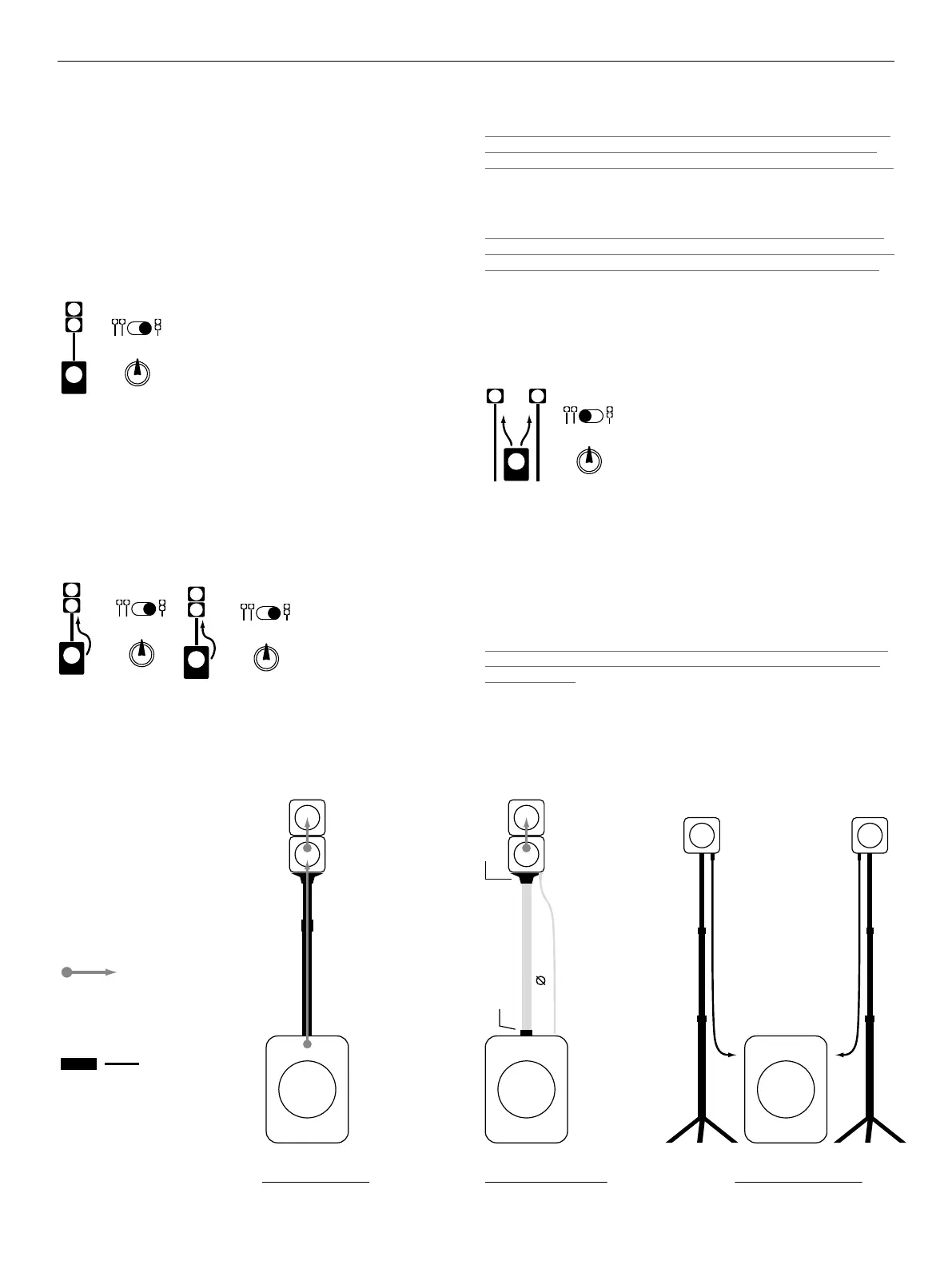

4 Variantes de confi guration et
accessoires
Le LUCAS NANO 305 FX permet di érentes confi gurations. Disponibles en
option, les accessoires HK Audio (tels que listés au point 3.7) permettent
une fl exibilité maximale.
4.1 Mono System
Avec mât S-CONNECT POLE LN
(voir également illustration ci-dessous)
Vissez le mât conducteur de signal S-CONNECT
POLE LN dans l’embase M33 aménagée sur
la partie supérieure du subwoofer. Verrouillez
ensuite, via le système Easy-Click, les satellites
couplés sur le mât S-CONNECT POLE LN. Grâce à
la conduction de signal intégrée, cette confi gu-
ration ne requiert aucun câble de signal. Veillez à
ce que le commutateur Setup soit en position Satellite Array et à ce que le
potentiomètre Balance soit en position centrale.
• Accessoires requis: mât S-CONNECT POLE LN.
4.2 Mono System
en association avec une barre de distance usuelle 35 mm/M20 et le
POLE MOUNT ADAPTER
(voir également illustration ci-dessous)
Use Speaker Out L
Setup
LR
Balance
Vissez l’adaptateur-réducteur (de M33 à M20) dans l’embase aménagée
sur la partie supérieure du subwoofer. Vissez maintenant la barre de dis-
tance sur l’adaptateur-réducteur et insérez le POLE MOUNT ADAPTER sur
l’extrémité supérieure de la barre de distance.
Les satellites se raccordent au point d’ancrage Easy-Click du POLE MOUNT
ADAPTER avec un clic.
Veuillez noter que le POLE MOUNT ADAPTER n’est pas utilisé pour la trans-
mission de données. Utilisez un câble de haut-parleur à connecteurs jack
pour connecter le «Speaker Out L» du Subwoofer avec la paire de satellites.
Assurez-vous que le commutateur Setup est en position Satellite Arrayet
le potentiomètre Balance est en position centrale.
• Accessoires requis : POLE MOUNT ADAPTER
Cette variante de montage est possible avec n’importe quelle barre de dis-
tance 35mm/M20 usuelle ; un câble de haut-parleur à connecteurs jack sera
également nécessaire (section de câble min. 2 x 1.5 mm² et longueur 2 m).
4.3 Stereo System
Avec kit STEREO STAND ADD-ON (LUCAS NANO 6300 Series), ou
en association avec des pieds de micro courants à fi letage 3/8".
(voir également illustration ci-dessous)
Use L/R Speaker Outs
Setup
LR
Balance
RL
Vissez chacun des deux satellites du LUCAS NANO 305 FX sur la tige fi letée
en 3/8" de chacun des pieds compris dans le kit STEREO STAND ADD-ON.
Reliez chacune des deux sorties «Speaker Out» du subwoofer aux deux sa-
tellites, via des câbles pour haut-parleurs. Veillez à ce que le commutateur
Setup soit en position Satellite Stereo et à ce que le potentiomètre Balance
soit en position centrale.
• Accessoires requis: kit STEREO STAND ADD-ON 300 Series (2 x pied
pour enceinte, réglable en hauteur, 2 x câble de haut-parleur, 1 x housse)
À noter que cette variante de confi guration est également possible avec
des pieds de micro courants, pour autant que ceux-ci soient dotés d’un
fi letage en 3/8".
No speaker cables
Setup
LR
Balance
Use Speaker Out L
Setup
LR
Balance
4.1 Mono System
with S-CONNECT POLE LN
No cables needed
S-Connect Pole LN
4.2 Mono System
with one POLE MOUNT ADAPTER
and standard distance rod
Stereo Stand Add-on
4.3 Stereo System
with STEREO STAND ADD-ON
(also works with microphone stands)
Pole Mount
Adapter
M20
Adapter
3/8"
= 35 mm
Two speaker
cables needed
One
speaker
cable
needed
Signal via
Easy-Click
Bold black:
Part of the listed
accessories
