LUCAS NANO 305 FX 1.1
47
4.4 Stereo System
con stativi da altoparlanti correnti e POLE MOUNT ADAPTER
(cfr. illustrazione qui sotto)
Use L/R Speaker Outs
Setup
LR
Balance
RL
Inserite il POLE MOUNT ADAPTER sul palo del stativo (diametro: 35 mm).
Ora potete collegare i satelliti al POLE MOUNT ADAPTER tramite Easy-Click.
Badate che il POLE MOUNT ADAPTER non è disegnato per trasmettere un
segnale - dovete usare due cavi speaker per collegare gli «Speaker Out» del
subwoofer ai due satelliti. Verifi cate che il selettore Setup si trovi sulla posi-
zione satellite array e che il controllo Balance sulla posizione mezzogiorno.
• Accessori necessari: 2x POLE MOUNT ADAPTER
4.5 Stereo System
Con S-CONNECT POLE LN in combinazione con uno stativo per
microfono con fi lettatura 3/8'' o con uno stativo per altoparlanti e il
POLE MOUNT ADAPTER
Use Speaker Out R
Setup
LR
Balance
(L) R
Avvitate il palo con integrato routing del segnale S-CONNECT POLE LN
nella fl angia M33 sul lato superiore del subwoofer. Montate i Satelliti sul S-
CONNECT POLE LN usando il connettore Easy Click, dove verrà trasmesso il
canale stereo sinistro. Inserite il POLE MOUNT ADAPTER sul palo (diametro:
35 mm). Ora potete collegare l'altro satellite al POLE MOUNT ADAPTER
tramite Easy-Click. Badate che il POLE MOUNT ADAPTER non è disegnato
per trasmettere un segnale - dovete usare un cavo speaker per collegare il
"Speaker Out R" del subwoofer all'altro satellite.
Verifi cate che il selettore Setup si trovi sulla posizione satellite array e che il
controllo Balance sulla posizione “mezzogiorno”.
Potete realizzare questo setup anche con uno stativo per microfono,
quando questo abbia una fi lettatura da 3/8'' – in questo caso, il POLE
MOUNT ADAPTER non serve.
• Accessori necessari: 1x S-CONNECT POLE LN, 1x POLE MOUNT
ADAPTER
4.6 Twin Stereo System
con S-CONNECT POLE LN + LUCAS NANO LINK CABLE
(cfr. illustrazione qui sotto)
For usage without S-CONNECT POLE LN, use the Speaker Out L on both systems
Link In/Out
LR
Use
Stereo
Cable!
Setup
LR
Balance
Setup
LR
Balance
Per un setup twin stereo vi servono due LUCAS NANO. Montate prima i
due LUCAS NANO come descritto in 3.2 – ora avete due sistemi LUCAS
NANO nel setup-mono La connessione dei due LUCAS NANO per formare
un sistema twin stereo avviene tramite le due prese Link In/Out (
●
19
) dei
subwoofer. Servitevi del LUCAS NANO LINK CABLE oppure usate un cavo
stereo schermato con jack-stereo da 6,3 mm.
Importante: Ruotate il controllo Balance di un sistema verso sinistra e
l'altro verso destra, in corrispondenza alla posizione dei due sistemi.
Abbinando due sistemi in un setup twin stereo, avrete a disposizione anche
il doppio numero di canali. Il controllo Volume/Master del rispettivo LUCAS
NANO regola il volume del master-mix dei suoi canali per la riproduzione nel
setup twin stereo. Verifi cate che i selettori setup dei due sistemi si trovino
sulla posizione satellite array.
• Accessori necessari: 2x S-CONNECT POLE LN / 1x LUCAS NANO LINK
CABLE
• English • Français• Deutsch • Italiano • Español
4.5 Stereo System
with one S-CONNECT POLE LN
+ one POLE MOUNT ADAPTER
S-Connect Pole LN
Pole Mount Adapter
Use with all
35 mm pole mounts
Pole Mount
Adapter
= 35 mm
4.6 Twin Stereo System
with two S-CONNECT POLE LN
+ one NANO LINK CABLE
S-Connect Pole LN
Two speaker
cables needed

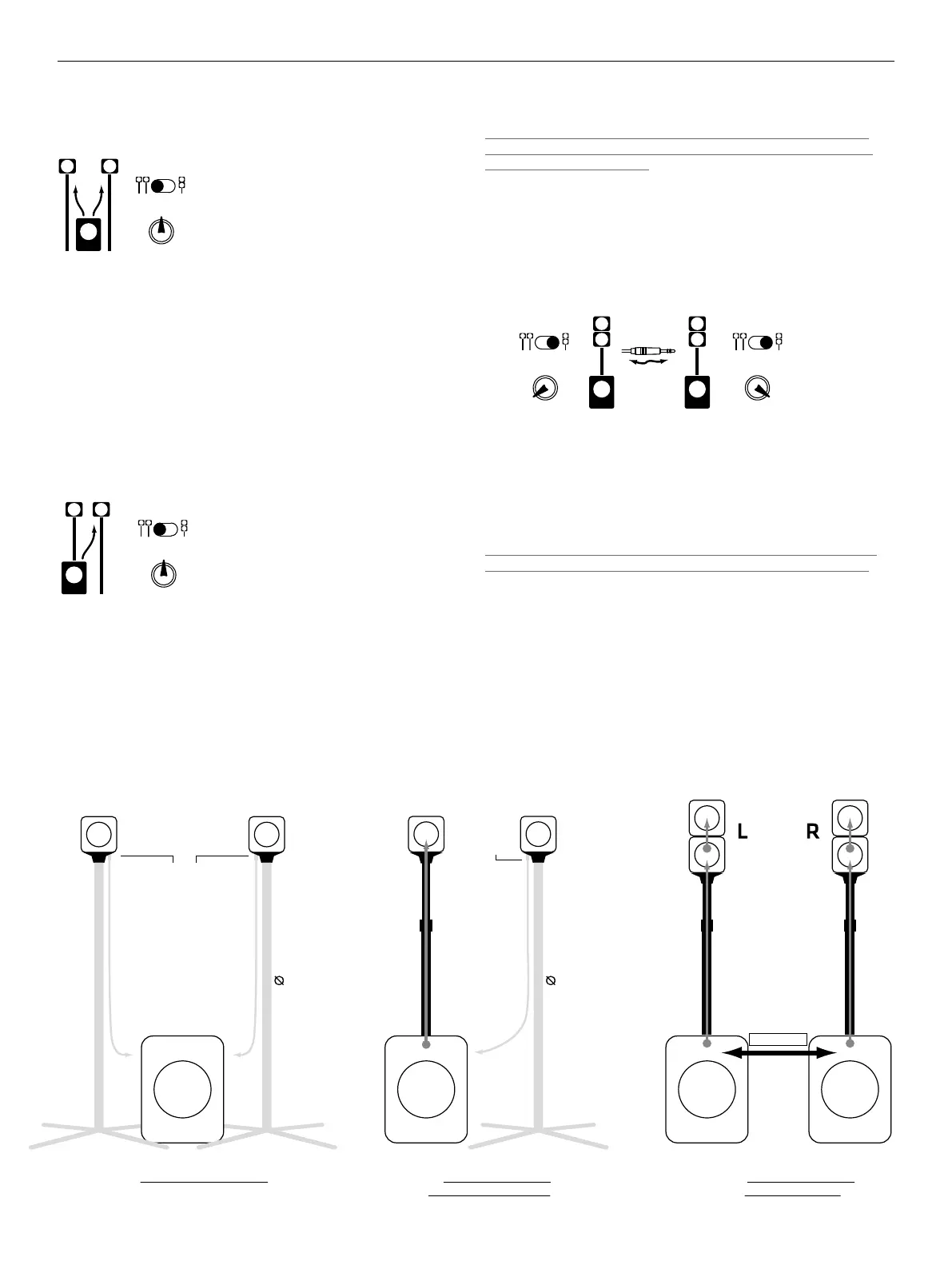

4.4 Stereo System
with two POLE MOUNT ADAPTERs
and standard pole mounts
= 35 mm
Link In/Out
Stereo cable
