HK Audio LUCAS NANO 305 FX

LUCAS NANO 305 FX 1.1
58
4 Variantes de montaje y accesorios
Puede utilizar el LUCAS NANO 305 FX en diferentes confi guraciones.
Logrará la máxima fl exibilidad al utilizar el accesorio opcional de HK Audio –
encontrará una lista en el apartado 4.7.
4.1 Mono System
con S-CONNECT POLE LN
(véase también la ilustración inferior)
No speaker cables
Setup
LR
Balance
Atornille la barra distanciadora conductora de señales S-CONNECT POLE LN
en la brida M33 de la parte superior del subwoofer. Seguidamente, bloquee
el grupo de satélites mediante Easy-Click en la S-CONNECT POLE LN. Gra-
cias a la guía de señales integrada, esta variante de montaje se suministra
sin ningún cable de señales. Compruebe que el interruptor Setup esté
ajustado en el centro del modo Satellite-Array y el regulador Balance.
• Accesorio necesario: S-CONNECT POLE LN
4.2 Mono System
junto con una barra distanciadora convencional de 35 mm/M20 y el
POLE MOUNT ADAPTER (adaptador de trípode)
(véase también la ilustración inferior)
Use Speaker Out L
Setup
LR
Balance
Atornille el adaptador reductor (M33 a M20), incluido en el volumen de
suministro, en la brida de la parte superior del subwoofer. Seguidamente,
atornille la barra distanciadora en el adaptador reductor y enchufe el POLE
MOUNT ADAPTER en el extremo superior de la barra distanciadora. Los
satélites se acoplan a presión en el alojamiento Easy-Click del POLE MOUNT
ADAPTER.
Debe tener en cuenta que el POLE MOUNT ADAPTER no sirve para transmi-
tir la señal. Utilice un cable de altavoz con conexiones de jack para conectar
la toma "Speaker Out L" del subwoofer con el par de satélites.
Compruebe que el interruptor Setup esté ajustado en el centro del modo
Satellite-Array y el regulador Balance.
• Accesorio necesario: POLE MOUNT ADAPTER
Esta variante de montaje puede realizarse con cualquier tubo distanciador
convencional de 35mm/M20; además, es necesario también un cable de
altavoz con conexiones de jack (mín. 2 x 1.5 mm² de sección transversal y 2
m de longitud).
4.3 Stereo System
con STEREO STAND ADD-ON (LUCAS NANO 300 Series) o junto
con pies de micrófono habituales con rosca 3/8"
(véase también la ilustración inferior)
Use L/R Speaker Outs
Setup
LR
Balance
RL
Atornille ambos satélites del LUCAS NANO 305 FX en la rosca de 3/8" del
trípode del STEREO STAND ADD-ON. Conecte ahora las dos Speaker Out
del subwoofer por medio de cables de altavoz con los satélites respectivos.
Compruebe que el interruptor Setup esté ajustado en el centro del modo
Stereo-Satellite y el regulador Balance.
• Accesorio necesario: STEREO STAND ADD-ON 300 Series (2x trípode
para caja de altura regulable, 2x cables de altavoz, 1x bolsa)
Debe tener en cuenta que esta variante de montaje puede transformarse
también con pies de micrófono habituales si cuentan con una rosca de 3/8".

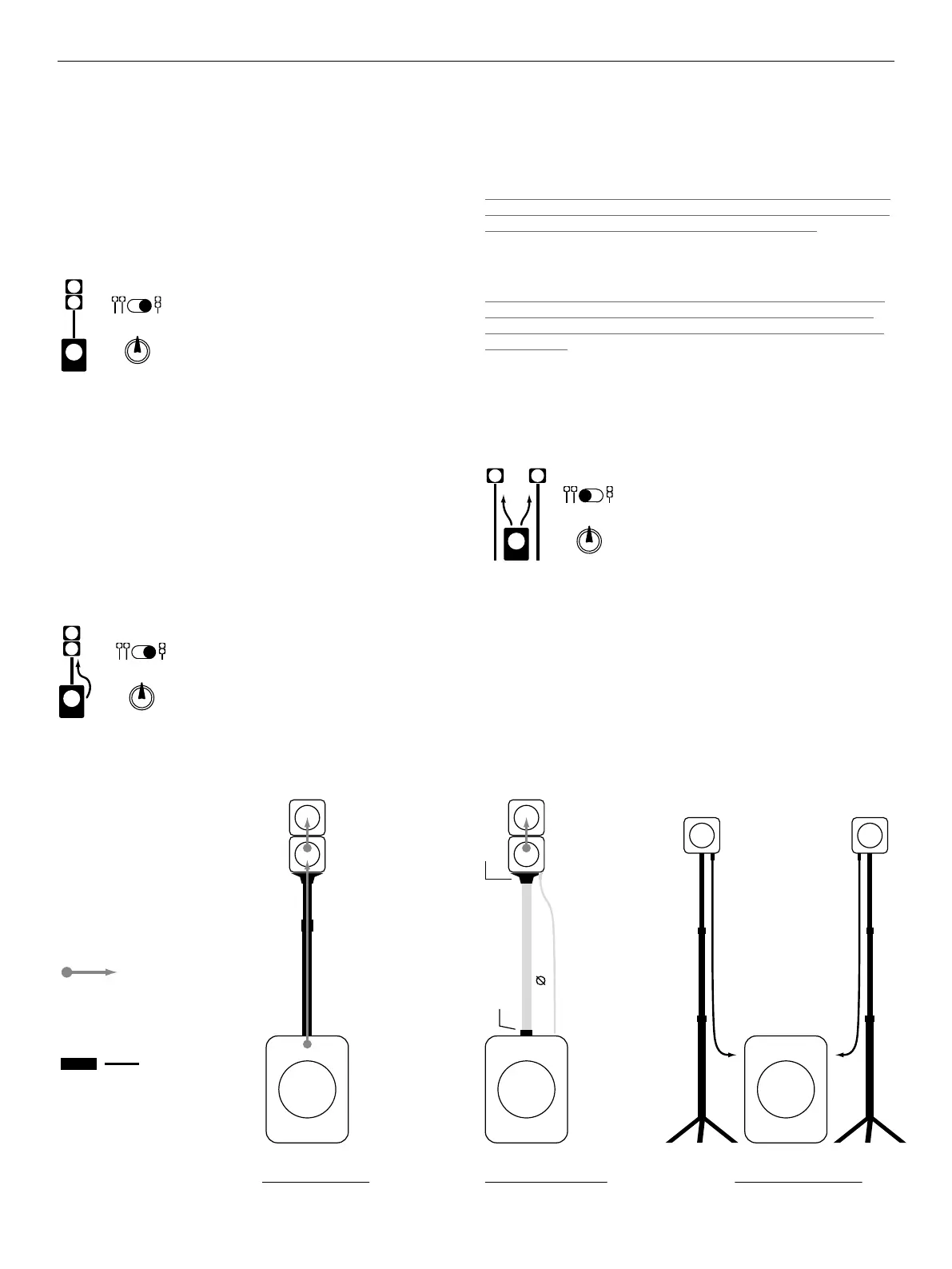

4.1 Mono System
with S-CONNECT POLE LN
No cables needed
S-Connect Pole LN
4.2 Mono System
with one POLE MOUNT ADAPTER
and standard distance rod
Stereo Stand Add-on
4.3 Stereo System
with STEREO STAND ADD-ON
(also works with microphone stands)
Pole Mount
Adapter
M20
Adapter
3/8"
= 35 mm
Two speaker
cables needed
One
speaker
cable
needed
Signal via
Easy-Click
Bold black:
Part of the listed
accessories
