7. Electrical Installations
125
Abwasser-
Sonde
Frischwasser-
Sonde
Außen-
Temp.
Sensor
Innen-
Temp.
Sensor
E14
E8
E15
E5
E6
E4
E3
E9
E10
E11
E12
E13
E1
SI1SI2
SI3
SI4
SI5
SI6
SI7
SI8
SI9
SI10
SI11
SI12
SI13SI14
E2
E7
Masse
Batterie 2
Batterie 1
Basis-
Fahrzeug
KS1
KS2
Taster
Trittstufe
M
2
1
+
-
2
1
+
-
2
1
+
-
2
1
+
-
2
1
+
-
2
1
+
-
2
1
+
-
2
1
+
-
2
1
+
-
4
3
2
1
+
-
2
1
+
+
3
-
+
-
2
1
3
4
+
-
2
1
+
+
3
-
+
+
-
3
2
1
+
+
-
3
2
1
-
5
4
+
Anzeige-
Panel
WLAN
CI-Bus
CI-Bus
CI-Bus
IBS
B1
IBS
B2B
IBS
B2A
DP
Zündg.
1
Vorzeltleuchte
Wasserpumpe
Lichtsteuerung
Radio
SI1
SI2
SI3
SI4
SI5
SI6
SI6
SI6
SI2
SI7
SI8
SI8
SI11
SI9
SI10
SI13 POLY
SI13
SI12
SI12
SI13
SI14
E1: Versorgung Lichtmodul
1: Plus
2: Plus
3: Plus
4: Masse
5: Masse
E2: 12 V Steckdose, USB Ladesteckdose
1: Plus
2: Masse
E3: Antenne
1: Plus geschalt. über D+
2: Plus
3: Masse
E4: Kühlschrank
1: Plus
2: Plus geschalt. über D+
3: Masse
E5: Toilette
1: Plus
2: Masse
E6: Zündung
1: Plus (abgesichtert durch Polyswitch)
2: Masse
E7: Tankheizung
1: Plus
2: Masse
E8: AUX: Duo Control / Eis Ex (fliegende Sicherung 1A,
1: Plus
2: Masse
E9: TV-Steckdose
1: Plus
2: Masse
E10: DP geschaltet
1: Plus geschalt. über D+
2: Masse
E11: Vorzeltleuchte
1: Plus
2: Masse
E12: Wasserpumpe (abhängig vom Hauptschalter am Bedienpanel)
1: Schalter Hahn Masse
2: Schalter Hahn Plus
3: Wasserpumpe Plus
4: Wasserpumpe Masse
E13: Radio
1: Plus geschalt. über Kl.15 / Zündung
2: Plus dauernd
3: Masse
E14: Heizung
1: Plus
2: Masse
E15: Trittstufe
1: Endschalter Plus
2: Endschalter Masse
3: Motor
4: Motor
Trittstufe
KS1 / KS2:
Brücke Kompressorkühlschrank
Anschlussbelegung
Eingangsmodul
Typ: EL532
Toptron GmbH
2016
Zündung
Kocher/KS
Kühlschrank (KS)
Toilette
Heizung
Tank-
heizung
Duo Control / Eis Ex
B+
12V-Steckd.
15 A
15 A 7,5 A
15 A
15 A
15 A
7,5 A 7,5 A
7,5 A
10 A 15 A
25 A
7,5 A
20 A
TV-Steckd.
Dok. Nr. 199850
Starterbatt.
Zusatzbatt.
Aufbaubatt. A
Ladegerät
Lichtmodul
Truma
Bedienteil
CP Plus
Sat
D+
B+
Kl. 15
E15
M
4
3
2
1
Taster links
Taster rechts
Vantana
schwarz
weiß
schwarz
weiß
weiß
schwarz
schwarz
weiß
violett
orange
braun
grau
(über Panel geschaltet - Funktion aktivieren!
bei Temp. unter 5°C + 230 V oder Motor an / D+)
30A
2x2,5 mm²
schwarz+braun
Spannungsversorgung
Hubbett
Masse direkt an B2
weiß+gelb
E15.1 = Taster
WfB Fertigung:
SI6: Absicherung D+ Signal
links / rechts
über Panel geschaltet - Funktion aktivieren!)
(fliegende Sicherung 7,5 A)
+
-
+
+
+
+
+
-
-
-
-
-
Aufbau
Motor
Nur bei K55 Fiat Vantana
30A
1x4,0 mm²
schwarz
Spannungsversorgung
Webasto Standheizung (nur Plus!)
Model-specicvariationsmayoccur.

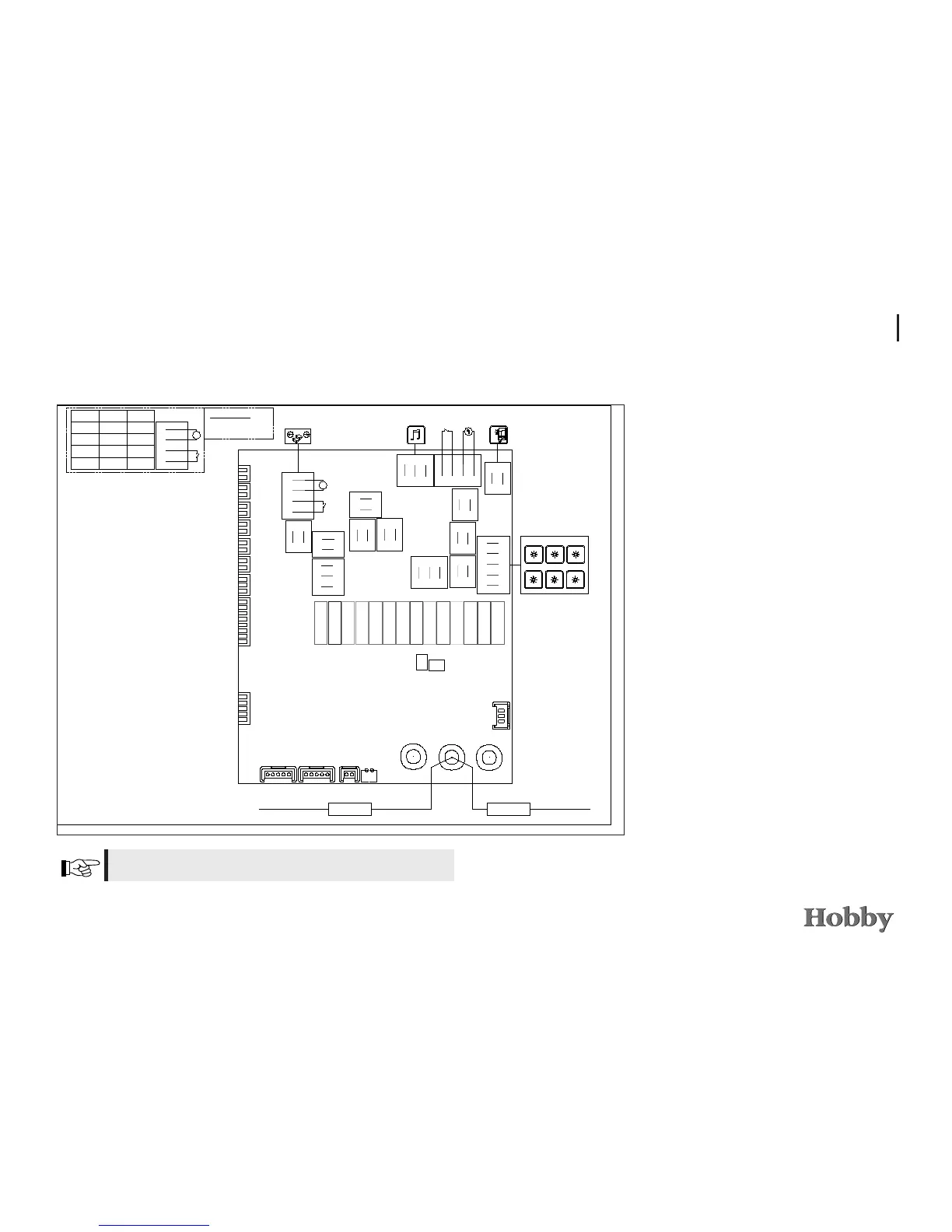

Assignment of connections for input module EL 532
