WARTUNG
HOLZMANN Maschinen GmbH www.holzmann-maschinen.at Seite 15
Drechselbank / wood turning lathe D 460FXL

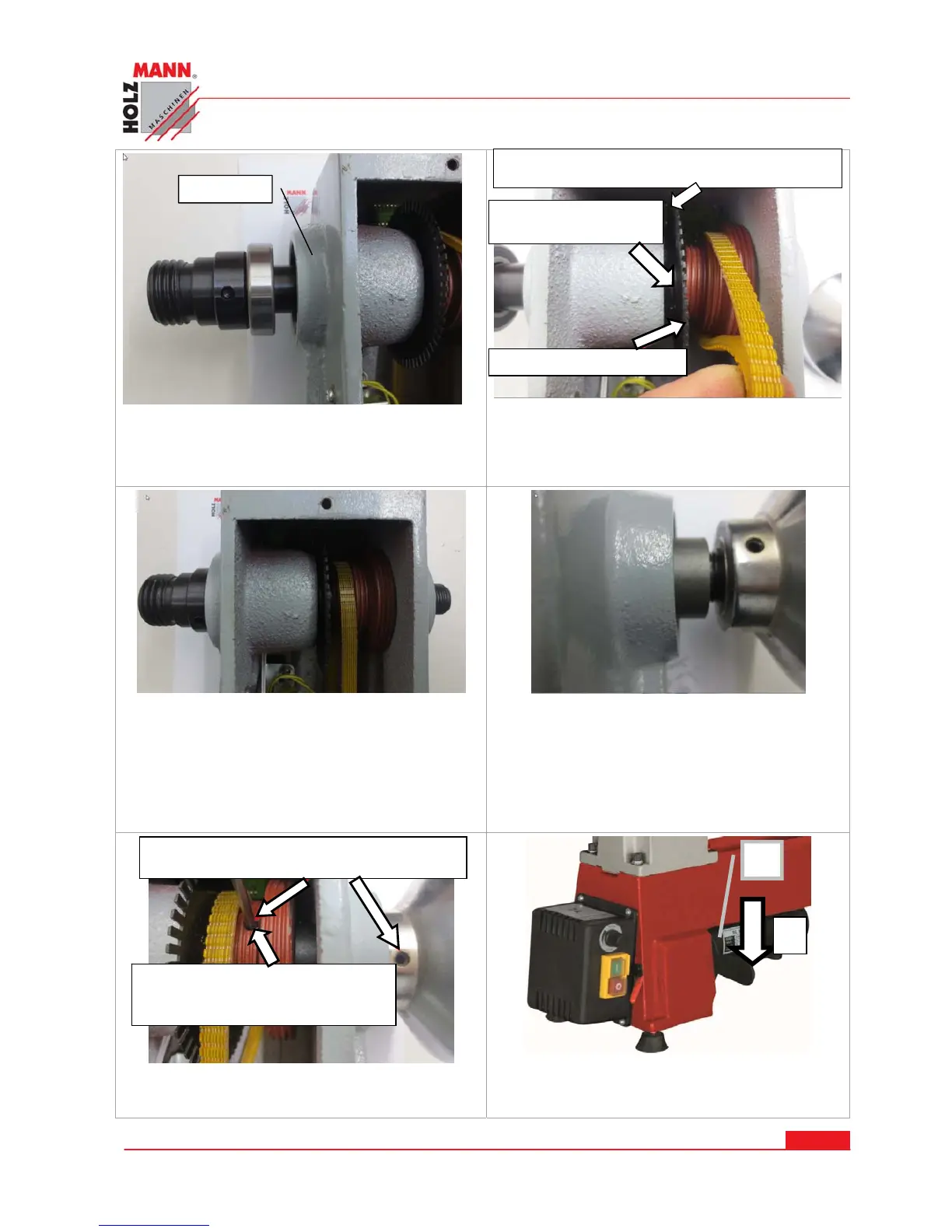

Antriebswelle bei Lagersitz herausnehmen und
auf Riemen- und Impulsscheibe gegen
herabfallen achten !
Ausgleichscheibe an der richtigen Seite, Im-
pulsscheibe und neuen Riemen mit Riemen-
scheibe einlegen und gleichzeitig vorsichtig
die Antriebswelle einschieben
Antriebswelle von links mit Schonhammer vor-
sichtig am Lagersitz einklopfen
ACHTUNG: Impulsscheibe sollte ohne Streifge-
räusche in Leseeinheit drehbar sein !
Falls doch den Sitz der Ausgleichscheibe wech-
seln. Links / rechts von Impulsscheibe.
Distanzhülse aufsetzen und Handrad auf-
schrauben
ACHTUNG: Linksgewinde !
1. Motor -mit Riemenscheibe- nach unten
drücken - spannen-
2. Inbusschraube festziehen
Lagersitz
Impulsscheibe vorsichtig in Leseeinheit ein-
le
g
en !
Sicherungsring nur
als Ausgleichscheibe!
Impulsscheibe Drehzahl
Inbusschrauben nach Festdrehen des
Handrad ( Linksgewinde ) festschrauben
Inbusschraube bei Riemenscheibe
mit Gefühl in die Längsnut der
Welle einschrauben !
2.
1.
